| Номер в госреестре | 70658-18 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-20000 |
| Изготовитель | Новокузнецкий завод резервуарных металлоконструкций, г.Новокузнецк |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-20000 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Резервуары стальные вертикальные цилиндрические РВС-20000 представляют собой стальные сосуды с днищем и крышей, оборудованные приемо-раздаточными патрубками и технологическими люками.
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки.
Резервуары стальные вертикальные цилиндрические РВС-20000 №№ 9, 10, 12 расположены: Российская Федерация, Тюменская обл., Ханты-Мансийский автономный округ-Югра, Нижневартовский р-он, АО «Самотлорнефтегаз», Белозерный центральный товарный парк.

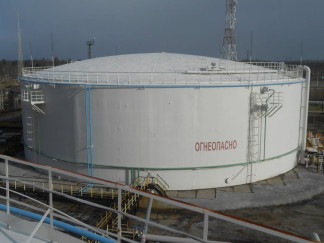

Общий вид резервуаров стальных вертикальных цилиндрических РВС-20000 представлен на рисунке 1.
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-20000 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование СИ | Номинальная вместимость, м3 | Пределы допускаемой относительной погрешности вместимости резервуара, % |
| РВС-20000 № 9 | 20000 | ±0,1 |
| РВС-20000 № 10 | 20000 | ±0,1 |
| РВС-20000 № 12 | 20000 | ±0,1 |
Таблица 2 - Основные технические характеристики
| Наименование СИ | Высота резервуара, мм, не более | Внутренний диаметр, мм, не более |
| РВС-20000 № 9 | 11920 | 45600 |
| РВС-20000 № 10 | 11920 | 45600 |
| РВС-20000 № 12 | 12000 | 45600 |
| Условия эксплуатации: - температура окружающего о/~' воздуха, С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 | от -50 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет | 30 | |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВС-20000 | 3 шт. |
| Паспорт | - | 3 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетки измерительные 2-го класса точности с верхними пределами измерений 10, 20, 30 м по ГОСТ 7502-98;
- рулетки измерительные с грузом 2-го класса точности с верхними пределами измерений 10, 20 м по ГОСТ 7502-98;
- толщиномер ультразвуковой ТЭМП-УТ1 (регистрационный № 38230-08);
- штангенциркуль ШЦ-1-150-0,1 (регистрационный № 260-97);
- термометр ртутный стеклянный лабораторный ТЛ-6М (регистрационный № 298-92);
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
МИ 3248-2009 Рекомендация. «ГСИ. Масса и объем нефти. Методика измерений в вертикальных резервуарах». Свидетельство об аттестации методики измерений № 24007-09 от 10.12.2009. Регистрационный номер ФР.1.29.2009.06690.
МИ 3252-2009 Рекомендация. «ГСИ. Масса и объем нефтепродуктов. Методика измерений в вертикальных резервуарах». Свидетельство об аттестации методики измерений № 24107-09 от 10.12.2009. Регистрационный номер ФР.1.29.2009.06689.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-20000
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
