| Номер в госреестре | 70660-18 |
| Наименование СИ | Калибраторы расхода газа |
| Обозначение типа СИ | DryCal |
| Изготовитель | Компания "Mesa Laboratories, Inc.", США |
| Год регистрации | 2018 |
| Срок свидетельства | 23.03.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибраторы расхода газа DryCal предназначены для воспроизведения и передачи единицы расхода (модели FlexCal и 800) и для измерений расхода (модели Defender 510, Defender 520, Defender 530, Defender 530+) азота, воздуха и инертных газов.
Калибраторы расхода газа DryCal являются рабочими эталонами 1-го разряда (модели FlexCal и 800) и рабочими средствами измерений (модели модели Defender 510, Defender 520, Defender 530, Defender 530+) согласно ГОСТ Р 8.618-2014.
Принцип действия калибраторов состоит в измерении времени прохождения поршня по цилиндру известного объема, температуры и давления газа под поршнем с последующим расчетом объемного расхода газа.
Калибраторы расхода газа DryCal конструктивно выполнены в одноблочных пластмассовых прорезиненных корпусах. На корпусе размещены: жидкокристаллический дисплей, клавиши управления, два штуцера, разъем RS-232 (или USB), разъем питания. В корпусе расположены: измерительная ячейка, в виде стеклянного цилиндра с графитовым поршнем внутри, печатные платы с элементами электрической схемы и микроконтроллером, датчики измерения температуры и давления, система газовых линий, электромагнитный клапан и аккумуляторная батарея.
Калибраторы расхода газа DryCal в зависимости от метрологических характеристик подразделяются на модели: Defender 510, Defender 520, Defender 530, Defender 530+, FlexCal и 800. Калибраторы модели Defender 510 не имеют встроенных датчиков температуры и давления и измеряют расход газа для текущих условий. Калибраторы модели Defender 520 имеют встроенные датчики температуры и давления, но показания этих датчиков имеют только информативный характер и не влияют на измерения расхода газа. Калибраторы моделей Defender 530, Defender 530+, FlexCal и 800 имеют встроенные датчики температуры и давления и могут измерять расход газа как при текущих условиях, так и приведенный к нормальным условиям (20 °С, 101,3 кПа). В зависимости от диапазона измерения расхода газа каждая модель калибраторов расхода газа DryCal (Defender 510, Defender 520, Defender 530, Defender 530+, FlexCal) может быть представлена в трех исполнениях L, M или H. Калибраторы модели 800 конструктивно выполнены по модульному принципу и состоят из основания и съемных измерительных ячеек (800-3, 800-10, 800-24, 800-44, 800-75) отличающиеся по диапазонам измерения расхода. В основании находится сенсорный цветной дисплей и специальный адаптер для крепления съемных измерительных ячеек.
Калибраторы имеют жидкокристаллический монохромный цифровой дисплей с подсветкой обеспечивающий отображение (модели 800 (основание) имеют сенсорный цветной дисплей):
- результатов измерений расхода газа;
- уровня заряда аккумуляторной батареи;
- меню пользователя;
- информацию о температуре и давлении внутри измерительной ячейки (кроме модели Defender 510);
- служебную информацию.

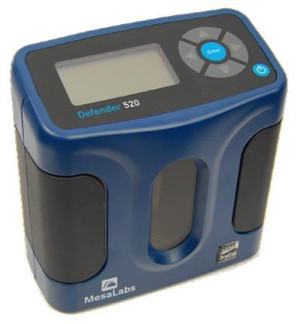

Общий вид калибраторов со схемой пломбировки от несанкционированного доступа и обозначением места нанесения знака поверки представлен на рисунках 1, 2, 3.
Программное обеспечение калибраторов состоит из двух модулей:
1) встроенное: «FW Revision»
2) автономное: «DryCal Pro»
Встроенное программное обеспечение «FW Revision» разработано изготовителем специально для решения задачи измерения расхода газа.
Автономное программное обеспечение «DryCal Pro» для персонального компьютера под управлением ОС семейства Windows ® предназначено для просмотра результатов измерений расхода газа в реальном времени.
Программное обеспечение комплекса является полностью метрологически значимым. Влияние программного обеспечения комплекса учтено при нормировании метрологических характеристик. Уровень защиты - средний по Р 50.2.077—2014.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | FW Revision | DryCal Pro |
| Номер версии ( идентификационный номер) ПО | 1.01 | 1.3 |
| Цифровой идентификатор ПО | - | C36BD2917DA78E2A526A27 61EB439214 алгоритм MD5 |
| Исполняемый файл ПО | - | DryCalPro.exe |
| Примечание - номер версии ПО должен быть не ниже указанного в таблице. | ||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||||
| FlexCal | Defender | 800 | |||
| 510, 520 | 530 | 530+ | |||
| Диапазон воспроизведения расхода газа (приведенный к температуре 20 °С и давлению 101,4 кПа), см3/мин Исполнения L M H Ячейки 800-3 800-10 800-24 800-44 800-75 | от 5,00 до 500,0 от 50 до 5000 от 500 до 50000 | - | - | - | от 2,00 до 50,00 от 5,00 до 500,0 от 50 до 5000 от 500 до 50000 от 1000 до 50000 |
| Пределы допускаемой относительной погрешности при воспроизведении расхода газа (приведенного к температуре 20 °С и давлению 101,4 кПа), % Исполнения L, M, H Ячейки 800-3 800-10, 800-24, 800-44, 800-75 | ±0,5 | - | - | - | ±0,3 ±0,2 |
| Пределы допускаемой относительной погрешности при измерении расхода (приведенного к температуре 20 °С и давлению 101,4 кПа), % | - | - | ±1,2 | ±1,0 | - |
| Пределы допускаемой относительной погрешности калибратора при измерении расхода в рабочих условиях эксплуатации, % | - | ±1,0 | ±1,0 | ±0,75 | - |
| Наименование характеристики | Значение | ||
| FlexCal | Defender | 800 | |
| 520 530 530+ | |||
| Диапазон измерений расхода газа (приведенный к температуре 20 °С и давлению 101,4 кПа), см3/мин Исполнение калибраторов: L М H | - | от 5,00 до 500,0 от 50 до 5000 от 500 до 30000 | - |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| FlexCal | Defender 510, 520, 530, 530+ | 800 | |
| Габаритные размеры (ШхГхВ), мм, не более исполнения L, M, H 800: основание 800-3 800-10, 800-24, 800-44 800-75 | 170x74x159 | 150x75x140 | 220x320x100 115x120x230 160x115x330 160x115x375 |
| Масса, кг, не более исполнения L, M, H 800: основание, 800-3, 800-10, 800-24, 800-44 800-75 | 1,5 | 1,0 | 2,6 4,6 |
| Рабочие газы | инертные, не конденсируемые газы с относительной влажностью не более 80 % | ||
| Режим работы | цикличный | ||
| Избыточное давление газа на входе, МПа | 0,100±0,005 | ||
| Время прогрева, мин, не более | 30,0 | ||
| Электрическое питание: внутренний аккумулятор, В адаптер питания, В | 6 220 (при частоте 50Гц) | ||
| Средний ресурс работы, ч | 5000 | ||
| Средний срок службы, лет | 8 | ||
| Потребляемая мощность, В • А, не более | 10 | ||
| Рабочие условия применения: - температура окружающего, °С - атмосферное давление, кПа - относительная влажность окружающей среды, %, не более | от 15 до 30 от 84 до 106,7 80 % | ||
наносится на этикетку, приклеенную на корпус калибраторов липкой аппликацией по ТУ 29.01-46-81, и на эксплуатационную документацию.
Таблица 4 - Комплектность калибраторов расхода газа DryCal
| Наименование | Обозначение | Количество |
| Калибраторы расхода газа DryCal в упаковке | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | МП-242-2089-2017 | 1 экз. |
| Зарядное устройство | 1 шт |
осуществляется по документу МП-242-2089-2017 «ГСИ. Калибраторы расхода газа DryCal. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 04 октября 2017 г. Основные средства поверки:
- калибратор расхода газа Cal=Trak SL-800, диапазон измерений от 2 см3/мин до 50 дм /мин, пределы допускаемой относительной погрешности измерений ±0,2 %, рег. номер 37946-08;
- весы лабораторные электронные LP 1200S (Sartorius) или другие с наибольшим пределом взвешивания (1000 - 1200) г, соответствующие специальному классу точности по ГОСТ Р 53228-2008;
- весы лабораторные электронные LP 8200S (Sartorius) или другие с наибольшим пределом взвешивания (8000 - 10000) г, соответствующие специальному классу точности по ГОСТ Р 53228-2008;
- секундомер электронный «СЧЕТ 1М», рег. номер 40929-09.
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на заднюю панель прибора и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.618-2014 Государственная система обеспечения единства измерений. Г осударственная поверочная схема для средств измерений объемного и массового расходов газа Техническая документация изготовителя
| Зарегистрировано поверок | 29 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
