| Номер в госреестре | 70666-18 |
| Наименование СИ | Дальномеры лазерные |
| Обозначение типа СИ | GLM 50 Professional, GLM 80 Professional |
| Изготовитель | "Robert Bosch Power Tools GmbH", Германия |
| Год регистрации | 2018 |
| Срок свидетельства | 28.03.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Дальномеры лазерные GLM 50 Professional, GLM 80 Professional (далее - дальномеры) предназначены для измерений расстояний.
Принцип измерения расстояний дальномеров лазерных основан на определении разности фаз, излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояния до цели.
Нулевой (начальной) точкой отсчёта дальномеров лазерных может быть:
- нижний торец корпуса;
- верхний торец корпуса;
- центр резьбовой втулки при измерении со штатива.
Результаты измерений выводятся на дисплее, регистрируются во внутренней памяти. Конструктивно дальномеры лазерные выполнены единым блоком, в котором размещены оптические и электронные компоненты. Управление дальномерами лазерными осуществляется при помощи встроенной клавиатуры.

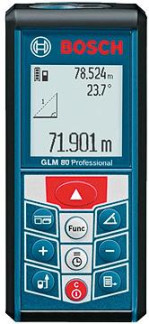

Общий вид дальномеров лазерных представлен на рисунках 1 и 2.
Опломбирование узлов дальномеров не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
Дальномеры имеют встроенное программное обеспечение (далее - ВПО), которое устанавливается в энергонезависимую память дальномеров при их производстве. Изменение ВПО не предусмотрено.
Уровень защиты ВПО «Высокий» в соответствии с Р 50.2.077-2014. Конструкция дальномеров исключает возможность несанкционированного влияния на ВПО и измерительную информацию.
Идентификационные данные ВПО приведены в таблице 1
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | ВПО |
| Номер версии (идентификационный номер ПО), не ниже | - |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение | |
| Модификация | GLM 50 Professional | GLM 80 Professional |
| Диапазон измерений расстояний, м: - при благоприятных условиях^ - при неблагоприятных условиях2) | от 0,05 до 50,00 | от 0,05 до 80,00 от 0,05 до 45,00 |
| Г раницы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм: - при благоприятных условиях^ - при неблагоприятных условиях2) | ±2 (1,50+0,05 10'3D) ±2-(1,50+0,1510-3d) | ±2 (1,50+0,05 10"3D) ±2 (2,50+0,29- 10-3D) |
| Допускаемая средняя квадратическая погрешность измерений расстояний, мм: - при благоприятных условиях^ - при неблагоприятных условиях2) | 1,50+0,05 10-3 D 1,50+0,15 • 10-3D, | 1,50+0,05 10-3 D 2,50+0,29 10-3 D, |
| где D - измеряемое | расстояние, мм | |
| Дискретность измерений расстояний, мм | 1 | 0,1 |
| 1) - измерения на поверхность со 100 % отражательной способностью (стена, окрашенная в белый цвет), низкая фоновая освещенность, температура окружающей среды +25 °С 2) - измерения на поверхность с (10 - 100) % отражательной способностью, высокая фоновая освещённость (яркое солнце), температура окружающей среды от -10 до +50 °С | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Модификация | GLM 50 Professional | GLM 80 Professional |
| Диаметр лазерной точки1), мм, не более: - на расстоянии 10 м | 6 | 6 |
| - на расстоянии 50 м | 35 | - |
| - на расстоянии 80 м | - | 48 |
| - на расстоянии 100 м | - | - |
| Источник электропитания | 2 элемента питания типа | Встроенный аккумулятор |
| Напряжение электропитания, В | ААА 2x1,5 | 3,7 |
| Измерений на полный заряд батарей | 10000 | 25000 |
| Диапазон рабочих температур, °С | от -10 до +50 | от -10 до +50 |
| Г абаритные размеры (Д^Ш^В) мм, не более | 51x114x30 | 51x111x30 |
| Масса, кг, не более | 0,14 | 0,14 |
| 1) - при температуре окружающей среды +25 °С | ||
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус дальномеров лазерных.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Дальномер лазерный | - | 1 |
| Элементы питания (тип ААА)1) | - | 2 |
| Зарядное устройство2-* | - | 1 |
| Чехол | - | 1 |
| Руководство по эксплуатации | - | 1 |
| Методика поверки | МП АПМ 46-17 | 1 |
| 1) - для модификации GLM 50 Professional 2) - для модификации GLM 80 Professional | ||
осуществляется по документу МП АПМ 46-17 «Дальномеры лазерные GLM 50 Professional, GLM 80 Professional. Методика поверки», утверждённому ООО «Автопрогресс-М» «27» сентября
2017 г.
Основные средства поверки:
- рабочий эталон (лента измерительная) 3-го разряда по ГОСТ Р 8.763-2011;
- рабочий эталон (фазовый светодальномер) 1-го разряда по ГОСТ Р 8.750-2011. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений Техническая документация «Robert Bosch Power Tools GmbH», Германия
