| Номер в госреестре | 70667-18 |
| Наименование СИ | Измерители защитного слоя бетона |
| Обозначение типа СИ | NOVOTEST Арматуроскоп |
| Изготовитель | ООО НТЦ "Промышленное Оборудование и Технологии" (Промтехнологии), г.С.-Петербург |
| Год регистрации | 2018 |
| Срок свидетельства | 28.03.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители защитного слоя бетона NOVGTEST Арматуроскоп (далее - измерители) предназначены для измерений толщины защитного слоя бетона (расстояния по нормали от поверхности бетона до образующей арматурного стержня) и определения расположения (проекции арматуры на поверхность бетона).
Принцип действия измерителей основан на взаимодействии электромагнитного поля, излучаемого преобразователем измерителей, с элементами исследуемой бетонной конструкции. Величина изменяющегося во времени электромагнитного сигнала регистрируется электронным блоком и преобразуется по заложенному в программное обеспечение измерителей семейству характеристик арматурных стержней в значение толщины защитного слоя бетона.
Вся служебная и полученная при работе измерителей информация выводится на дисплей электронного блока измерителя.
Конструктивно измерители выполняются в виде двух функционально законченных электронных блоков - электромагнитного излучения (далее - блок преобразователя) и электронного блока обработки и отображения измерительной информации (далее - электронный блок). Оба блока имеют ударопрочный пластиковый корпус.
Блок преобразователя содержит электромагнитные катушки и кабель с разъемом для подключения к электронному блоку.
Электронный блок включает в себя клавиатуру, жидкокристаллический дисплей, на котором отображаются результаты измерений и служебная информация и разъем подключения кабеля блока преобразователя.
Измерители имеют переносной вариант конструкции, питание осуществляется от двух элементов постоянного тока типа АА.
Измерители защитного слоя бетона NOVGTEST Арматуроскоп выпускаются в следующих модификациях: NOVGTEST Арматуроскоп и NOVGTEST Арматуроскоп-М, которые отличаются дизайном корпуса электронного блока.

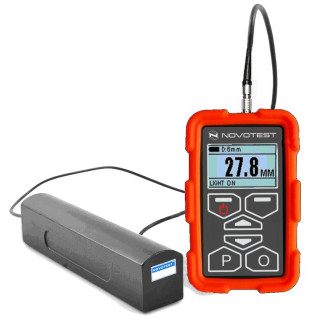

Общий вид измерителей представлен на рисунках 1 и 2.
Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится пломбирование одного из винтов отсека источника питания. Места пломбирования показаны на рисунках 3 и 4
Измерители защитного слоя бетона КОУОТЕБТ Арматуроскоп имеют встроенное программное обеспечение (далее - ВПО). ВПО служит для управления функциональными возможностями измерителей, а также для обработки и отображения результатов измерений
ВПО устанавливается на предприятии-изготовителе в процессе производства измерителей, доступ пользователя к нему полностью отсутствует и в процессе эксплуатации модификации не подлежит.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные встроенного программного обеспечения приборов представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | ВПО |
| Номер версии (идентификационный номер ПО), не ниже | 1.03 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений толщины защитного слоя бетона при номинальных диаметрах арматуры, мм: - от 6 до 12 мм включ. - св. 12 до 32 мм включ. - св. 32 до 50 мм включ. | от 5 до 80 от 5 до 130 от 10 до 170 |
| Пределы допускаемой абсолютной погрешности измерений толщины защитного слоя бетона, мм: | ± (0,5+0,03-Н), где Н - толщина защитного слоя бетона, мм |
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: | |
| - электронного блока | |
| - длина | 130 |
| - ширина | 85 |
| - высота | 40 |
| - блока преобразователя | |
| - длина | 200 |
| - ширина | 70 |
| - высота | 60 |
| Масса, кг, не более: | |
| - электронного блока | 0,35 |
| - блока преобразователя | 0,6 |
| Напряжение питания от двух элементов постоянного | |
| тока типа АА, В | 3 |
| Потребляемый ток, мА не более | 200 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от -20 до +40 |
| - относительная влажность окружающего воздуха | |
| %, при температуре 25 С, не более | 80 |
| Средняя наработка на отказ, час, не менее | 6000 |
| Средний полный срок службы, лет, не менее | 10 |
наносится на заднюю панель измерителя в виде пленочной наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Электронный блок | - | 1 шт. |
| Преобразователь преобразователя | - | 1 шт. |
| Мера толщины диэлектрическая | - | 3 шт. |
| Элемент постоянного тока типа АА | - | 2 шт. |
| Зарядное устройство | - | 1шт. |
| Методика поверки | МП АПМ 18-17 | 1 экз. |
| Руководство по эксплуатации | НТЦЭД ИБА.000 РЭ | 1 экз. |
| Паспорт | НТЦ.ЭДИБА.000 ПС | 1 экз. |
| Упаковочная тара | - | 1 шт. |
осуществляется по документу МП АПМ 18-17 «Измерители защитного слоя бетона NOVOTEST Арматуроскоп. Методика поверки», утвержденному ООО «Автопрогресс-М» 22.08.2017 г. Основные средства поверки:
- штангенциркуль по ГОСТ 166-89, (0-250) мм, ПГ ±0,05 мм Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ПРВМ.401161.001 ТУ:2017 Измерители защитного слоя бетона КОУОТЕБТ Арматуроскоп. Технические условия
| Зарегистрировано поверок | 265 |
| Поверителей | 16 |
| Актуальность данных | 21.11.2024 |
