Генераторы сигналов Г4-220А, 70670-18

Генераторы сигналов Г4-220А (далее - генератор) предназначены для генерирования смодулированных колебаний и колебаний с частотной, амплитудной, фазовой и импульсной модуляцией.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	70670-18
Наименование СИ	Генераторы сигналов
Обозначение типа СИ	Г4-220А
Изготовитель	Акционерное общество "Научно-производственная компания "МЕРА" (АО "НПК "МЕРА"), г. Краснодар
Год регистрации	2018
Срок свидетельства	28.03.2028
МПИ (интервал между поверками)	2 года
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Работа генератора Г4-220А основана на принципе преобразования частоты - сдвига спектра модулированного сигнала на частотный интервал, определяемый частотой СВЧ гетеродина. Функцию гетеродина выполняет генератор управляемый напряжением (ГУН) 4,4 - 7,4 ГГц, управляемый цифровым вычислительным синтезатором (ЦВС) в блоке синтезаторов. Преобразование частоты в блоке СВЧ позволяет получить выходной сигнал с требуемыми параметрами.

Тракт модулирующего сигнала построен с использованием сигнального процессора, управляющего ЦВС. Работа ЦВС основана на принципе прямого цифрового синтеза частоты (Direct Digital Synthesis, DDS). Генерируемый сигнал синтезируется со свойственной цифровым системам точностью. Частота, амплитуда и фаза сигнала в любой момент времени точно известны и подконтрольны.

Сигнал с установленными характеристиками воспроизводится на основном выходе с согласованной нагрузкой 50 Ом. Генератор имеет пять режимов работы:

НК - режим смодулированных колебаний;

АМ - режим амплитудной модуляции от внутреннего или внешнего сигнала;

ЧМ - режим частотной модуляции от внутреннего или внешнего сигнала;

ФМ - режим фазовой модуляции от внутреннего или внешнего сигнала;

АИМ - режим амплитудно-импульсной модуляции от внутреннего или внешнего сигнала. Параметры выходного сигнала отображаются на графическом ЖК индикаторе. Г енератор обеспечивает работу с последовательными интерфейсами RS-232C и USB 2.0.

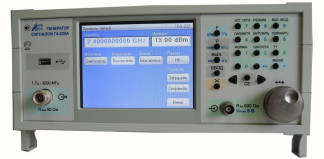

Общий вид генератора представлен на рисунке 1. Места нанесения поверительного клейма указаны на рисунке 2.

Программное обеспечение

Программное обеспечение (ПО) прибора Г4-220А записывается в память программ управляющего микроконтроллера на этапе производства и в процессе эксплуатации генератора изменению не подлежит. Номер версии и значение цифрового идентификатора ПО отображается на индикаторе прибора и контролируются при поверке генератора.

ПО осуществляет установку состояния составных частей генератора в соответствии с параметрами, заданными оператором. Установка состояния генератора производится с учетом констант (поправочных весовых коэффициентов), которые определяются при проведении его калибровки и записываются в энергонезависимую память. Изменение значений калибровочных констант приводит к изменению значения цифрового идентификатора калибровочных данных и ПО, которое также может отображаться на индикаторе прибора и указывается в формуляре для контроля.

Имеющийся внешний интерфейс калибратора позволяет осуществлять управление генератором с помощью ПЭВМ и использовать его в составе различных автоматизированных измерительных систем. Изменение ПО может производиться только через внутренний интерфейс - соответственно специальный разъем и аппаратный ключ, доступ к которым возможен только при вскрытии прибора.

Предусмотрена автоматическая проверка целостности калибровочных данных, хранящихся в энергонезависимой памяти. За счет дублирования данных производится исправление ошибок с сообщением об успешности операции. При обнаружении неустранимых ошибок происходит блокирование работы прибора.

Программные функции и интерфейсы полностью описаны в эксплуатационной документации. Уровень защиты программного обеспечения «высокий» в соответствии с Р50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Идентификационные данные (признаки)	Значение
Наименование программного обеспечения	Generator G4-220A
Номер версии ПО	Firmware version: 0.9.6.8
Цифровой идентификатор калибровочных данных и ПО	«CRC: 0xXXXX»
Алгоритм вычисления цифрового идентификатора программного обеспечения Примечание - OxXXXX - уникальные для каждого экземп сумм отображаются на индикаторе и записываются в фор	CRC16 ляра прибора значения контрольных муляр.

Технические характеристики

Таблица 2 - Метрологические характеристики генератора

Наименование характеристики	Значение
Режим немодулированных колебаний
Рабочий диапазон частот генератора, МГц, не менее	от 110-6 до 3200
Пределы допускаемой абсолютной погрешности установки частоты генерации, Гц	±5 10-6F
Дискретность установки частоты, Гц	0,1
Нестабильность частоты выходного сигнала генератора в нормальных условиях применения за любой произвольно выбранный 15-минутный интервал времени, Гц, не более	±510-/F
Диапазоны установки уровня выходной мощности, дБм, не менее	от -87 до +13
Диапазоны установки уровня выходного напряжения, В, не менее	от 1 10-5 до 1
Пределы допускаемой относительной погрешности установки уровня выходной мощности: - в диапазоне от 13 дБм до минус 47 дБм включ., дБ - в диапазоне св. минус 47 дБм до минус 87 дБм включ., дБ	±1 ±2
Нестабильность установленного уровня выходной мощности генератора в нормальных условиях применения за любой произвольно выбранный 15-минутный интервал времени, дБ, не более	0,1
Дискретность установки уровня выходной мощности, дБ	0,1
Уровень паразитных, гармонических и комбинационных спектральных составляющих, дБ, не более	-30
Режим амплитудной модуляции (АМ)
Виды АМ	синусоидальная прямоугольная внешняя
Диапазон установки частоты внутренней синусоидальной и внутренней прямоугольной АМ, Гц, не менее	от 0,1 до 105
Диапазон установки частоты внешней АМ, Гц, не менее	от 10 до 105
Дискретность установки частоты внутренней синусоидальной и внутренней прямоугольной АМ, Гц	0,1
Пределы допускаемой относительной погрешности установки частоты внутренней синусоидальной и внутренней прямоугольной АМ, %	±0,1

Наименование характеристики	Значение
Диапазон установки коэффициента внутренней синусоидальной и внутренней прямоугольной АМ, %, не менее	от 0,1 до 99,9
Диапазон установки коэффициента внешней АМ, %, не менее	от 0,1 до 99,9, при Цмод не более 1 В
Дискретность установки коэффициента АМ, %	0,1
Пределы допускаемой относительной погрешности установки коэффициента АМ, %	±5
Режим частотной модуляции (ЧМ)
Виды ЧМ	синусоидальная треугольная прямоугольная линейно импульсная внешняя
Диапазон установки частоты внутренней ЧМ, Гц, не менее	от 0,1 до 105
Диапазон установки частоты внешней ЧМ, Гц, не менее	от 1 до 105
Дискретность установки частоты внутренней ЧМ, Гц	0,1
Пределы допускаемой относительной погрешности установки частоты внутренней ЧМ, %	±0,1
Диапазон установки девиации внутренней ЧМ, Гц, не менее	от 0,1 до 5 106
Диапазон установки девиации внешней ЧМ, Гц, не менее	от 10 до 105
Дискретность установки девиации внутренней ЧМ, Гц	0,1
Пределы допускаемой относительной погрешности установки девиации внутренней ЧМ, %	±0,2
Диапазон установки длительностей фронтов и спадов модулирующих импульсов внутренней треугольной ЧМ, с, не менее	от 110-3 до 600
Дискретность установки длительностей фронтов и спадов модулирующих импульсов внутренней треугольной ЧМ, с	110-3
Диапазон установки длительностей фронтов, спадов импульсов и пауз между модулирующими импульсами внутренней линейно-импульсной ЧМ, с, не менее	от 110-3 до 600
Дискретность установки длительностей фронтов, спадов импульсов и пауз между модулирующими импульсами внутренней линейноимпульсной ЧМ, с	110-6
Пределы допускаемой относительной погрешности установки приращения несущей частоты за время действия фронта модулирующего импульса внутренней треугольной и внутренней линейно-импульсной ЧМ, %	±0,5
Диапазон установки частоты внешней ЧМ, Гц, не менее	от 10 до 1 105
Диапазон установки девиации внешней ЧМ, Гц, не менее	от 250 до 1105, при имод не более 1 В
Пределы допускаемой относительной погрешности установки девиации внешней ЧМ, %	±5
Режим амплитудно-импульсной модуляции (АИМ)
Диапазон установки длительности прямоугольных импульсов внутренней АИМ и пауз между ними, с, не менее	от 110-6 до 200
Дискретность установки длительности прямоугольных импульсов внутренней АИМ и пауз между ними, с, не менее	от 0,110-6 до 0,01

Наименование характеристики	Значение
Пределы допускаемой абсолютной погрешности установки длительности прямоугольных импульсов внутренней АИМ и пауз между ними, с	±0,5 10-6
Ослабление уровня несущей частоты в паузе между импульсами внутренней АИМ и внешней АИМ, дБ, не менее	30
Режим фазовой модуляции (ФМ)
Виды ФМ	синусоидальная прямоугольная внешняя
Диапазон установки частоты внутренней синусоидальной и прямоугольной ФМ, Гц, не менее	от 0,1 до 1105
Диапазон установки частоты внешней ФМ, Гц, не менее	от 10 до 1 105
Дискретность установки частоты внутренней синусоидальной и прямоугольной ФМ, Гц	0,1
Пределы допускаемой относительной погрешности установки частоты внутренней синусоидальной и прямоугольной ФМ, %	±0,1
Диапазон установки девиации внутренней синусоидальной и прямоугольной ФМ, о, не менее	от 0,1 до 720
Диапазон установки девиации внешней ФМ, о, не менее	от 0,1 до 720, при имод не более 1 В
Дискретность установки девиации внутренней синусоидальной и прямоугольной ФМ, о	0,1
Пределы допускаемой относительной погрешности установки девиации внутренней синусоидальной и прямоугольной ФМ модуляции, %	±0,2
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, мм рт. ст.	от +15 до +25 от 50 до 80 от 630 до 795
Примечания 1 имод - амплитудное значение модулирующего напряжения внешнего источника модуляции. 2 F - значение частоты сигнала, установленного на выходе генератора, выраженное в герцах.

Таблица 3 - Технические характеристики генератора

Наименование характеристики	Значение
Время непрерывной работы генератора с сохранением метрологических характеристик в пределах установленных норм, ч, не менее	24
Средняя наработка генератора на отказ, ч	40000
Г амма - процентный ресурс генератора, при у = 90 %, ч, не менее	40000
Среднее время восстановления работоспособного состояния генератора, мин	180
Мощность, потребляемая генератором от сети питания при номинальном напряжении, В А, не более	60
Масса генератора, кг, не более	4
Г абаритные размеры генератора (длина х ширина х высота), мм, не более	317 х 132 х 257

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение питающей сети, В

- частота переменного тока, Гц

от 198 до 242, или от 109,25 до 120,75 от 48 до 52, или от 390 до 410

Условия эксплуатации:

- температура окружающего воздуха, °С

- относительная влажность, %

- атмосферное давление, мм рт. ст.

от 5 до 40

до 90, при температуре +25 °С от 630 до 830

Знак утверждения типа

наносится на переднюю панель генератора методом офсетной печати и на титульный лист формуляра типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование, тип	Обозначение	Кол-во
Г енератор сигналов Г4-220А	МЕРА.411645.013	1
Шнур соединительный (сетевой)	SCZ-ZR	1
Кабель (К24(СТЫК С2, RS-232)	МЕРА.685061.011	1
Кабель соединительный К25 (7,0/3,04-7,0/3,04)	МЕРА.685061.012	1
Кабель соединительный К26 (Байонет-байонет)	МЕРА.685061.013	1
Вставка плавка ВП2Б-1В 3,15А 250В (Размещены в сетевом фильтре)	ОЮ0.481.005 ТУ	2
Руководство по эксплуатации	МЕРА.411645.013 РЭ	1
Формуляр	МЕРА.411645.013 ФО	1
Футляр	МЕРА.411915.021	1

Поверка

осуществляется по документу МЕРА.411645.013 РЭ Руководство по эксплуатации, раздел 13 «Методика поверки», утвержденному ФБУ «Краснодарский ЦСМ» 1 ноября 2017. г.

Основные средства поверки:

- анализатор спектра R&S FSV-40, регистрационный номер 42593-09, измерение спектральных характеристик выходного сигнала генератора;

- измеритель модуляции СК3-45, регистрационный номер 9331-94. Измерение параметров модуляции АМ, в диапазоне от 10 МГц до 500 МГц, и ЧМ в диапазоне от 10 МГц до 1000 МГц;

- частотомер электронно-счетный Ч3-66, регистрационный номер 9273-85, измерение частоты выходного сигнала генератора и частоты модулирующего сигнала генератора в полосе частот от 1 Гц до 3200 МГц;

- генератор сигналов низкочастотный Г3-118, регистрационный номер 8484-81, источник внешнего модулирующего сигнала в диапазоне частот от 10 Гц до 100 кГц.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки в виде наклейки наносится под индикатором в нижней части лицевой панели генератора, а в виде оттиска - на мастичную пломбу, закрывающую доступ к винтам крепления верхней панели генератора и в формуляре.
