Государственный реестр средств измерений

Хроматографы ионные Eco IC, 70684-18

70684-18
Хроматографы ионные Eco IC предназначены для измерений массовой концентрации катионов и анионов в питьевых, поверхностных, сточных, минеральных, технологических и других видах вод, включая воду высокой чистоты, а также растворов органических и неорганических веществ.
Карточка СИ
Номер в госреестре 70684-18
Наименование СИ Хроматографы ионные
Обозначение типа СИ Eco IC
Изготовитель "Metrohm AG", Швейцария
Год регистрации 2018
Срок свидетельства 28.03.2028
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Хроматографы ионные Eco IC предназначены для измерений массовой концентрации катионов и анионов в питьевых, поверхностных, сточных, минеральных, технологических и других видах вод, включая воду высокой чистоты, а также растворов органических и неорганических веществ.

Описание

Принцип действия хроматографов ионных Eco IC основан на разделении анализируемой пробы в хроматографических колонках с последующим детектированием ионов с помощью кондуктометрического детектора. Принцип действия детектора основан на непрерывном измерении электропроводности элюента, которая изменяется в зависимости от концентрации ионов, выходящих после колонки.

Хроматографы ионные Eco IC выполнены в виде моноблоков. Внутри основного блока расположены насос высокого давления, встроенный фильтр, обеспечивающий механическую защиту колонки от загрязнения твердыми примесями, инжекционный клапан со сменной пробоотборной петлей, модуль химического подавления «Metrohm» (MSM), перистальтический насос для подачи образца и вспомогательных растворов, разделительная колонка (система колонок), термостатируемый кондуктометрический детектор (с выдачей сигнала в цифровом виде), блок питания, электрическая и электронная схемы. В комплект хроматографа входят аналитические колонки и предколонки (по заказу). Аналитические колонки предназначены для химического разделения ионных компонентов образца с последующим детектированием отдельных ионов. Предколонки служат для повышения времени жизни аналитической колонки за счет удерживания содержащихся в пробе и/или элюенте загрязнителей. В комплект хроматографа также могут входить дополнительно (по заказу): концентрирующие колонки, колонки для удаления матрицы образца, колонки для очистки элюента и другие. Насос высокого давления и хроматографические колонки оснащены чипами, на которых хранятся технические спецификации и индивидуальная информация по эксплуатации устройства.

Хроматограф ионный Eco IC снабжен химическим подавителем фона. Химический подавитель фона «револьверной» конструкции состоит из трех подавительных микроколонок, которые поочередно применяются для подавления электропроводности, а затем регенерируются и промываются. Переключение отдельных колонок происходит в автоматическом режиме.

Хроматографы ионные Eco IC дополнительно по заказу могут быть укомплектованы устройствами для автоматического ввода пробы (автосамплерами) дополнительными комплектами колонок, наборами для автоматической пробоподготовки.

Общий вид хроматографов ионных Eco IC представлен на рисунке 1.

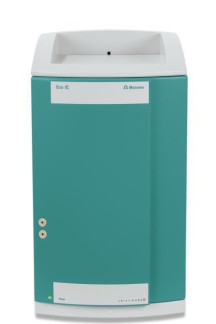

Рисунок 1 - Общий вид хроматографов ионных Eco IC

Пломбирование хроматографов ионных Eco IC не предусмотрено.

Программное обеспечение

Управление работой хроматографов ионных Eco IC осуществляется через USB-интерфейс с помощью программного обеспечения MagIC Net, установленного на внешний ПК.

Программное обеспечение осуществляет следующие функции: управление работой хроматографа, сбор и обработку данных (включая количественный расчет и калибровку, статистическую и графическую обработку, архивирование данных, использование цифровой подписи, и другие функции.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014 (программное обеспечение защищено от преднамеренных изменений с помощью простых программных средств (пароли, авторизация пользователя).

Влияние программного обеспечения хроматографов учтено при нормировании метрологических характеристик.

Идентификационные данные ПО хроматографов ионных Eco IC приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MagIC Net

Номер версии (идентификационный номер ПО)

не ниже 3.2

Цифровой идентификатор ПО

-

Технические характеристики

приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Уровень флуктуационных шумов нулевого сигнала, См/см, не более:

-    в режиме измерений катионов

-    в режиме измерений анионов

5-1 0-8 5-10-9

Наименование характеристики

Значение

Дрейф нулевого сигнала, См/(см-ч), не более:

-    в режиме измерений катионов

-    в режиме измерений анионов

5-1 0-7 1 • 10-7

Предел допускаемого относительного среднего квадратического отклонения выходного сигнала, %

-    по времени удерживания

-    по площади пика

0,5

2

Пределы допускаемого относительного изменения выходного сигнала (площади пика) за 8 часов непрерывной работы, %

±4

Таблица 3 - Технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение переменного тока, В

220±15

- частота переменного тока, Гц

50

Потребляемая мощность, Вт, не более

65

Габаритные размеры, мм, не более:

- высота

468

- ширина

262

- длина

362

Масса, кг, не более

15

Условия эксплуатации:

»-» о/'ч

- температура окружающей среды, С

от +5 до +45

- относительная влажность воздуха (без конденсации), %

от 20 до 80

- атмосферное давление, кПа

от 84 до 106,7

Знак утверждения типа

наносится на боковую панель корпуса хроматографа способом наклейки и титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4

Наименование

Обозначение

Количество

Хроматограф ионный Eco IC

-

1 шт.

Ротор химического подавителя

-

по заказу

Набор колонок

-

по заказу

Автосамплер

-

по заказу

Демпфер пульсаций

-

по заказу

Комплект ЗИП

-

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП 205- 25 - 2017

1 экз.

Поверка

осуществляется по документу МП 205- 25 - 2017 «Хроматографы ионные ECO IC. Методика поверки», утвержденному ФГУП «ВНИИМС» 30 ноября 2017 г.

Основные средства поверки:

-    ГСО 6687-93 состава водного раствора хлорид - ионов;

-    ГСО 8062-94 состава водного раствора ионов натрия.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация фирмы-изготовителя.
