| Номер в госреестре | 70685-18 |
| Наименование СИ | Анализаторы |
| Обозначение типа СИ | HQD (мод. HQ11D/HQ411D, HQ14D, HQ30D/HQ430D, HQ40D/HQ440D) |
| Изготовитель | "Hach Company", США |
| Год регистрации | 2018 |
| Срок свидетельства | 28.03.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы серии HQD (модификаций HQ11D/HQ411D, HQ14D, HQ30D/HQ430D, HQ40D/HQ440D) (далее - анализаторы) предназначены для измерений удельной электрической проводимости (УЭП), рН и окислительно-восстановительного потенциала (ОВП), массовой концентрации растворенного в воде кислорода (DO), массовых концентраций ионов нитратов (NO3-), хлоридов (Cl-), аммония (NH4+), фторидов (F-), натрия (Na) и температуры жидкости.
Принцип действия канала измерения температуры основан на преобразовании электрического сигнала, поступающего в электронный блок от первичного преобразователя, сопротивление которого изменяется при изменении температуры воды, пропорционально измеряемой температуре.
Принцип действия канала измерения УЭП (TDS) основан на измерении удельной электрической проводимости на переменном токе контактным методом.
Принцип действия канала измерения pH и окислительно-восстановительного потенциала (ОВП) и массовых концентраций ионов основан на потенциометрическом методе.
Принцип действия канала измерений массовой концентрации растворенного в воде кислорода оптическим методом основан на принципе, по которому растворенный кислород гасит интенсивность и продолжительность люминесценции.
Конструктивно анализаторы состоят из измерительного преобразователя и подключаемых к нему измерительных датчиков.
Анализаторы выпускаются в 4 модификациях, отличающихся измеряемыми параметрами, количеством подключаемых датчиков (см. табл. 2). В моделях HQ11D/HQ411D, HQ14D, HQ30D/HQ430D возможно одновременное подключение только одного датчика. В модели HQ40D MULTI возможно одновременное подключение двух датчиков в произвольном сочетании. Измерительный преобразователь автоматически распознает тип подключенного датчика. Цифра «4» в названии модификации обозначает лабораторное исполнения вторичного преобразователя. Модификации HQ11D/HQ411D, HQ30D/HQ430D и HQ40D/HQ440D представлены двумя исполнениями, HQ11D, HQ30D и HQ40D выполнены в портативном исполнении; HQ411D, HQ430D и HQ440D в виде лабораторного. Анализатор HQ14D выпускается только в портативном исполнении.
Анализаторы могут работать как от аккумуляторной батареи, так и от сети электропитания. Анализаторы могут поставляться как с датчиками лабораторного исполнения, так и с портативными аналогами.
Общий вид анализаторов представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
б)
а)

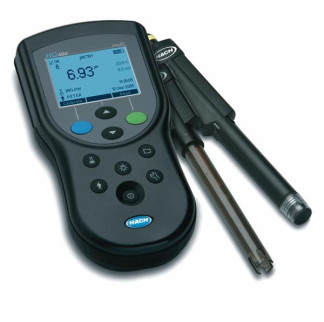

Рисунок 1 - Общий вид анализаторов серии HQD: а) - портативная модификация вторичного
преобразователя, б) - лабораторная
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Анализаторы серии HQD имеют встроенное программное обеспечение «HQ», разработанное для выполнения измерений и просмотра результатов измерений в реальном времени на дисплее измерительного блока.
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО.
| Идентиф икационные данные (признаки) | Значение |
| HQ11D/HQ411D HQ14D HQ30D/HQ430D HQ40D/HQ440D | |
| Идентиф икационное наименование ПО | HQ |
| Номер версии (идентификационный номер) ПО | 2.5.X.XXX |
представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование | Значение для модификаций | ||
| характеристик | HQ11D/HQ411D | HQ14D | HQ30D/HQ430D HQ40D/HQ440D |
| Диапазон измерений pH с датчиками серии: - PHC705xx | от 1 до 14 | от 1 до 14 | |
| - PHC705Axx | от 1 до 14 | - | от 1 до 14 |
| - PHC725xx | от 1 до 14 | - | от 1 до 14 |
| - PHC729xx | от 1 до 12 | - | от 1 до 12 |
| - PHC735xx | от 1 до 14 | - | от 1 до 14 |
| Наименование | Значение для модификаций | ||||
| характеристик | HQ11D/HQ411D | HQ14D | HQ30D/HQ430D | HQ40D/HQ440D | |
| - PHC745xx | от 1 до 14 | - | от 1 до 14 | ||
| - PHC805xx | от 1 до 14 | - | от 1 до 14 | ||
| - PHC301xx | от 1 до 14 | - | от 1 до 14 | ||
| - PHC101xx | от 2 до 14 | - | от 2 до 14 | ||
| - PHC281xx | от 1 до 14 | - | от 1 до 14 | ||
| - PHC201xx | от 1 до 14 | - | от 1 до 14 | ||
| Пределы допускаемой абсолютной | |||||
| погрешности измерений pH: | |||||
| - для датчиков серии | |||||
| PHC101xx | ±0,05 | - | ±0,05 | ||
| - для остальных серий | ±0,03 | - | ±0,03 | ||
| Диапазон измерений | |||||
| окислительно- | |||||
| восстановительного | от -1200 до | ||||
| потенциала (ОВП), мВ | +1200 | - | от-1200 до +1200 | ||
| Пределы допускаемой абсолютной | |||||
| погрешности измерений | |||||
| окислительно- | |||||
| восстановительного | |||||
| потенциала (ОВП), мВ | ±6 | - | ±6 | ||
| Диапазон измерений УЭП, См/м | - | от 110-6 до 20 | |||
| Пределы допускаемой | |||||
| относительной | |||||
| погрешности измерений УЭП, % | ±1,5 | ||||
| Диапазон показаний | |||||
| общего солесодержания (TDS), г/дм3 | от 0 до 50 | ||||
| Диапазон измерений | |||||
| массовой концентрации | |||||
| растворенного в воде кислорода, мг/дм3 | от 0,05 до 20 | ||||
| Пределы допускаемой абсолютной | |||||
| погрешности измерений | |||||
| массовой концентрации | |||||
| растворенного в воде | |||||
| кислорода в диапазоне от 0,05 до 1 мг/дм , | |||||
| мг/дм3 | - | - | ±0,2 | ||
HQ11D/HQ411D HQ14D HQ30D/HQ430D HQ40D/HQ440D
Пределы допускаемой относительной погрешности измерений массовой концентрации растворенного в воде кислорода в диапазоне св. 1 до 20 мг/дм3, %
±3
Диапазон измерений температуры,
от 0 до +50
°С
Пределы допускаемой абсолютной
±1
погрешности измерений температуры, °С_
Диапазоны показаний массовой концентрации ионов, г/дм3:
от 0,023 10-3 до 23 от 0,018-10-3 до 9 от 0,110-3 д о 35,5 от 0,01-10-3 до 19 от 0,110-3 до 14
Натрия (Na+)
Аммония (NH4+) Хлоридов (Cl-)
Фторидов (F-)
Нитратов (NO3-)_
Диапазоны измерений массовой концентрации ионов, г/дм3:
Натрия (Na+)
Аммония (NH4+) Хлоридов (Cl-)
Фторидов (F-)
Нитратов (NO3-)_
Пределы допускаемой относительной погрешности измерений массовой концентрации ионов, %
от 0,110-3 до 23
от 0,110-3 до 9 от 0,110-3 до 35,5 от 0,110-3 до 19 от 0,110-3 до 14
±5
Таблица 3 - Основные технические характеристики
| Наименование характеристик | Значение для модификаций | |||
| HQ11D/HQ411D | HQ14D | HQ30D/HQ430D | HQ40D/HQ440D | |
| Характеристики источника питания: входное напряжение, В частота, Гц автономное питание (оба типа преобразователей работают от батареек) | 220±22 от 50 до 60 4x1,5 В | |||
| Наименование | Значение для модификаций |
| характеристик | HQ11D/HQ411D HQ14D HQ30D/HQ430D HQ40D/HQ440D |
| Габаритные размеры измерительного преобразователя, мм, не более: лабораторного: - длина | 235 |
| - ширина | 175 |
| - высота | 86 |
| портативного: - длина | 210 |
| - ширина | 120 |
| - высота | 50 |
| Масса измерительного преобразователя, кг, не более: лабораторного | 0,85 |
| портативного | 0,43 |
| Средний срок службы, лет | 10 |
| Условия эксплуатации: - температура окружающей о/~' среды, С | от 0 до +50 |
| - температура »-» о/"ч анализируемой среды, С | от 0 до +60 |
| - относительная влажность воздуха, %, не более | 95 |
| - атмосферное давление, кПа, не более | 107 |
наносится на анализаторы в виде клеевой этикетки и на титульных листах руководств по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измерительный преобразователь | - | 1 шт. |
| Датчики1) | - | - |
| Транспортировочный кейс | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 209-043-2017 | 1 экз. |
| 1) Перечень датчиков определяется при заказе | ||
осуществляется по документу МП 209-043-2017 «Анализаторы серии HQD (модификаций HQ11D/HQ411D, HQ14D, HQ30D/HQ430D, HQ40D/HQ440D). Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 23.11.2017 г.
Основные средства поверки:
- рабочий эталон 2-го разряда единицы удельной электрической проводимости жидкостей согласно ГОСТ 8.457-2015;
- рабочий эталон 3-го разряда единицы температуры в соответствии с ГОСТ 8.558-2009;
- рабочие эталоны рН 2-го разряда - буферные растворы в соответствии с ГОСТ 8.120-2014;
- стандартные образцы газовой смеси состава O2+N2 ГСО 10531-2014;
- стандарт-титры СТ-ОВП-01 (рег. № 61364-15) (готовятся насыщением хингидроном буферных растворов рН 1,65 и 6,86);
- стандартные образцы: нитрат-ионов (NO3-) ГСО 6696-93/6698-93; хлорид-ионов (Cl-) ГСО 6687-93/6689-93; ионов аммония (NH4+) ГСО 7015-93/7017-93; ионов натрия (Na+) ГСО 8062-94/8064-94 и фторид ионов (F-) ГСО 7188-95.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или на анализаторы, как указано на рисунках 1 и 2.
приведены в эксплуатационном документе.
ГОСТ 8.457-2015 ГСИ. Государственная поверочная схема для средств измерений удельной электрической проводимости
ГОСТ 8.120-2014 ГСИ. Государственная поверочная схема для средств измерений pH ГОСТ Р 8.652-2016 ГСИ. Государственная поверочная схема для средств измерений массовой концентрации растворенных в воде газов (кислорода, водорода)
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация фирмы «HACH Company», США
