| Номер в госреестре | 70686-18 |
| Наименование СИ | Анализаторы кабельные |
| Обозначение типа СИ | Sidekick T&N, Sidekick T&ND, Sidekick Plus |
| Изготовитель | Компания "Greenlee Communications Inc.", США |
| Год регистрации | 2018 |
| Срок свидетельства | 28.03.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы кабельные Sidekick T&N, Sidekick T&ND, Sidekick Plus (далее -анализаторы) предназначены для измерения электрического сопротивления, емкости, напряжения и тока в кабелях связи с металлическими жилами.
Анализаторы представляют собой портативные приборы. Выпускаются три модели анализаторов: Sidekick T&N, Sidekick T&ND и Sidekick Plus, которые отличаются внешним видом и некоторыми техническими характеристиками.
Принцип действия анализаторов основан на измерении электрических сигналов с последующим преобразованием в цифровую форму. Все модели анализаторов включают в себя резистивные и емкостные мостовые схемы для измерения первичных параметров кабелей связи, а также схемы измерения электрического напряжения постоянного и переменного тока и измерения постоянного тока. Обеспечивается измерение уровня шума, наводимого в кабеле от источников электропитания. Имеется схема формирования электрического измерительного сигнала для обеспечения измерения затухания участков кабеля и проведения стрессовых испытаний (измерение уровня шума между парами жилы при подаче стрессового тонального сигнала с уровнем 0 дБм между одной из жил и землей). Осуществляется индикация вычисленной длины расстояния до места обрыва пары металлического кабеля по результатам измерения емкости для заданного типа кабеля. Модель Sidekick Plus имеет возможность наблюдения рефлектограмм для индикации места неоднородности в кабеле и анализа спектра шума. Для измерения кабельной линии предусматривается дополнительное устройство Sidekick Plus ADSL FED, обеспечивающее образование шлейфа проверяемой пары жил, подключение нагрузочного сопротивления и подачу тестовых сигналов на дальнем конце линии.

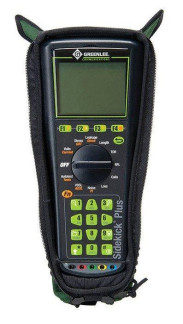

Общий вид моделей анализаторов и схема защиты от несанкционированного доступа изображены на рисунках 1 и 2 соответственно.
фирменная этикетка для пломбирования
Анализаторы по уровню защиты ПО СИ от непреднамеренных и преднамеренных изменений соответствуют уровню «высокий» согласно Р 50.2.077-2014. Запись ПО осуществляется в процессе производства. Доступ к внутренним частям анализаторов, включая процессор, защищен конструкцией и наклеиваемой этикеткой с предупреждающей надписью. Модификация ПО возможна только в сервисных центрах изготовителя. Идентификационные данные ПО моделей анализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Наименование ПО | SW Sidekick T&N | SW Sidekick T&ND | SW Sidekick Plus |
| Идентификационное наименование ПО | - | - | - |
| Номер версии (идентификационный номер) ПО | 1.0 и выше | 4.06 и выше | 3.5.8.0 и выше |
| Цифровой идентификатор ПО | - | - | - |
Таблица 2 - Метрологические характеристики
| Характеристика | Значение для моделей Sidekick | ||
| T&N | T&ND | Plus | |
| Диапазон измерения электрического напряжения постоянного тока, В Диапазон измерения электрического напряжения переменного тока, В, - в диапазоне частот, Гц Пределы допускаемой относительной погрешности измерения электрического напряжения постоянного и переменного тока, % | от 0 до 100 от 0 до 200 от 60 до 5000 ±3 | от 0 до 300 от 0 до 300 от 40 до 60 ±3 | от 0 до 250 от 0 до 300 от 40 до 70 ±3 |
| Диапазон измерения постоянного электрического тока пары жил кабеля (по шлейфу), мА Пределы допускаемой относительной погрешности измерения электрического тока пары жил кабеля (по шлейфу), % | от 0 до 100 ±2 | ||
| Диапазон измерения электрического сопротивления R пары жил кабеля (по шлейфу), кОм | от 0 до 2 | от 0 до 1000 | |
| Пределы допускаемой абсолютной погрешности измерения электрического сопротивления R пары жил кабеля (по шлейфу), кОм, в диапазонах измерения: - от 0 до 0,099 кОм - от 0,1 до 0,999 кОм - от 1 до 1000 кОм - от 0 до 2 кОм | ±(0,05R+0,003) | ±(0,03R+0,001) ±(0,03R+0,01): ±(0,03R+1) | |
| Диапазон измерения электрического сопротивления Rro изоляции, МОм | от 0 до 20 | от 0 до 100 | |
| Пределы допускаемой абсолютной погрешности измерения электрического сопротивления изоляции Rro, МОм | ±(0,05 R^+0,05) | ±0,010 | |
| Диапазоны измерения электрической емкости С между жилами пары кабеля, нФ | - | от 0 до 1000 | |
| Характеристика | Значение для моделей Sidekick | ||
| T&N | T&ND | Plus | |
| Пределы допускаемой абсолютной погрешности измерения электрической емкости С между жилами пары кабеля, нФ, в диапазонах измерения: от 0 до 1,5 нФ включ. св. 1,5 нФ до 330 нФ включ. Св. 330 нФ до 1000 нФ | - | ±0,1 ±0,04С ±0,1С | |
| Пределы измерения затухания линии Пределы допускаемой абсолютной погрешности измерений затухания линии, дБ | от -1 до +15 | от -3 до +45 | |
| ±0,5 | |||
| Пределы измерения уровня шума в линии (между жилами пары), дБм Пределы измерения уровня шума от источников питания (между одной жилой пары и землей), дБм Пределы допускаемой относительной погрешности измерений уровня шума в линии (между жилами пары) и от источников питания (между одной жилой пары и землей), дБ | от -90 до -15 от -50 до +10 ±2 | ||
Таблица 3 - Технические характеристики
| Характеристика | Значение для моделей Sidekick | ||
| T&N | T&ND | Plus | |
| Габаритные размеры (ширинахвысотахдлина), мм, не более | 273х108х64 | 280х120х76 | |
| Масса, кг, не более | 0,95 | 0,9 | 1,36 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от -20 до +60 | от -0 до +60 | |
| от 10 до 80 | |||
| Условия транспортирования и хранения: - температура окружающей среды, °C - относительная влажность воздуха, % | от -20 до +60 от 5 до 90 | ||
| Питание: - от встроенных щелочных элементов - аккумуляторной батареи литиево-ионной, с числом элементов - от сети переменного тока, напряжением, В, частотой, Гц | 4АА | 6АА 3 (100-240) ±10 % 50/60 | |
наносится на заднюю сторону анализаторов в виде наклеиваемой этикетки и на руководство по эксплуатации типографским способом.
Таблица 4
| Наименование | Количество | Примечание |
| Анализаторы кабельные Sidekick T&N, Sidekick T&ND или Sidekick Plus, | 1 | * |
| Адаптеры электропитания от сети переменного тока | 1 | только для Sidekick Plus |
| Кабели электропитания | 1 | |
| Принадлежности (кабели измерительные, футляры для переноски, устройство Sidekick Plus ADSL FED) | * | |
| Руководство по эксплуатации | 1 | |
| Методика поверки | 1 | |
| * Тип и количество определяется на основании заказа | ||
осуществляется по документу МП 70686-18 «Анализаторы кабельные Sidekick T&N, Sidekick T&ND, Sidekick Plus. Методика поверки», утвержденному ФГУП ЦНИИС 15 января 2018 г. Основные средства поверки:
- вольтметр-калибратор универсальный В1-28: (регистр. № 10759-86);
- магазины сопротивлений: МСР-63 (регистр. № 2042-65): диапазон от 0,01 Ом до 110 кОм, класс 0,1; Р4007 (регистр. № 2696-71): диапазон от 0,1 МОм до 1 ГОм, класс 0,1;
- магазин емкостей Р5025 (регистр. № 5395-76): диапазон от 100 пФ до 100 мкФ, класс 0,1;
- генератор измерительный GF-62 (регистр. № 9450-84): диапазон частоты от 200 Гц до 2,1 МГц, относительная погрешность по частоте (±2- 10-6f ±1) Гц, диапазон выходного уровня от -61 до +10) дБм; относительная погрешность выходного уровня ±0,1 дБ, импеданс: 135, 150, 600 Ом.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
приведены в эксплуатационных документах.
Техническая документация компании Greenlee Communications Inc., США.
