| Номер в госреестре | 70696-18 |
| Наименование СИ | Тепловизоры инфракрасные |
| Обозначение типа СИ | Guide серии C моделей C400 |
| Изготовитель | "Wuhan Guide Infrared Co", Китай; Завод-изготовитель фирма "Wuhan Guide Sensmart Tech Co", Китай |
| Год регистрации | 2018 |
| Срок свидетельства | 28.03.2028 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Тепловизоры инфракрасные Guide серии C моделей C400, C640, C640P (Pro), C800, C800P (Pro) (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на высококонтрастном сенсорном жидкокристаллическом дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра. В тепловизорах используется ручной или автоматический режимы фокусировки.
Тепловизоры инфракрасные Guide серии C моделей C400, C640, C640P (Pro), C800, C800P (Pro) отличаются друг от друга по техническим и метрологическим характеристикам.
Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную температуру, среднюю температуру, температуру в любой точке теплового изображения объекта. Измерительная информация, в т.ч. вместе с голосовой аннотацией, может быть записана в память микропроцессора или на съемную карту памяти типа microSD и передана на персональный компьютер посредством прямого подключения к USB-порту, подключения через HDMI порт или при помощи беспроводной связи (WiFi, Bluetooth).

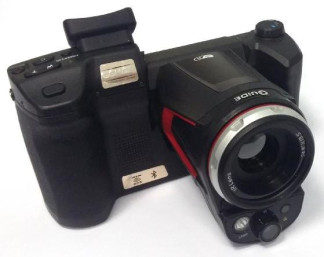

Фотография общего вида тепловизоров инфракрасных Guide серии C моделей C400, C640, C640P (Pro), C800, C800P (Pro) приведена на рисунке 1.
Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Firmware |
| Номер версии (идентификационный номер) ПО, не ниже | v1.0.0-2538 |
| Цифровой идентификатор программного обеспечения | по номеру версии |
Автономное, загружаемое на сайте изготовителя, ПО «Guide analysis software» применяется для обработки тепловых изображений, сохраненных в памяти тепловизора.
приведены в таблицах 2 и 3.
Таблица 2
| Наименование характеристики | Значение характеристики (в зависимости от модели) | ||
| C400 | C640 C640P (Pro) | C800 C800P (Pro) | |
| 1 | 2 | 3 | 4 |
| Диапазон измерений температуры, °С | от -20 до +250 от + 200 до +800 * от +800 до +2000 (опционально, при использовании высокотемпературного фильтра) | ||
| Пределы допускаемой абсолютной погрешности измерений температуры (при температуре окружающей среды от +15 до +25 °С) в диапазоне от -20 до +100 °С включ., °С | ±2,0 | ||
| Пределы допускаемой относительной погрешности измерений температуры (при температуре окружающей среды от +15 до +25 °С) в остальном диапазоне, % | ±2,0 | ||
| Порог температурной чувствительности (при температуре объекта +30 °С), °С | < 0,045 | < 0,04 (C640) < 0,03 (C640P (Pro)) | < 0,04 (C800) < 0,03 (C800P (Pro)) |
| Спектральный диапазон, мкм | от 8 до 14 | ||
| Углы поля зрения, градус по горизонтали х градус по вертикали: - стандартный объектив ** - телеобъектив ** - широкоугольный объектив | 21,7°х16,4° 10,4°х7,5° 45,9°х35,3° | 24,6°х18,5° 11,3°х8,5° 45,4°х34,9° | |
| 1 | 2 | 3 4 |
| Минимальное фокусное расстояние (в зависимости от объектива), м: - стандартный объектив ** - телеобъектив _ ** - широкоугольный объектив | 1,0 5,0 0,5 | |
| Пространственное разрешение (в зависимости от объектива), мрад: - стандартный объектив ** - телеобъектив _ ** - широкоугольный объектив | 0,99 0,45 1,84 | 0,67 0,31 1,24 |
| Количество пикселей матрицы детектора, пикселихпиксели | 384x288 | 640x480 800x600 |
| Масса (с аккумулятором и со стандартным ИК-объективом), кг, не более | 1,15 | |
| Запись изображений или частота обновлений, Гц | 9 (опционально), 50, 60 | |
| Г абаритные размеры, мм (высота х ширина х длина) | 140x206x114 | |
| Напряжение питания, В | 12 (адаптер или аккумуляторная батарея) | |
| Срок службы батареи при непрерывном использовании, ч, не более | 4 | |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от -15 до +50 от 10 до 95 (без конденсации) | |
| - при использовании высокотемпературного фильтра ** - по дополнительному заказу | ||
наносится на титульный лист Руководства по эксплуатации на тепловизор (в правом верхнем углу) типографским способом, а также при помощи наклейки на корпус тепловизора.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Тепловизор | 1 шт. |
| Зарядное устройство | 1 шт. |
| USB-кабель | 1 шт. |
| Руководство по эксплуатации (на русском языке) | 1 экз. |
| Руководство по эксплуатации (на английском языке) | 1 экз. |
| Методика поверки МП 207-002-2018 | 1 экз. |
| Аккумуляторные литий-ионные батареи | 2 шт. |
| Наручный ремешок | 1 шт. |
| HDMI-кабель | 1 шт. |
осуществляется по документу МП 207-002-2018 «Тепловизоры инфракрасные Guide серии C моделей C400, C640, C640P (Pro), C800, C800P (Pro). Методика поверки», утвержденному ФГУП «ВНИИМС» 10.01.2018 г.
Основные средства поверки:
Рабочие эталоны 2-го разряда по ГОСТ 8.558-2009 - источники излучения в виде модели абсолютно черного тела, в т.ч. и протяженные, с диапазоном воспроизводимых температур от минус 20 до плюс 2000 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы-изготовителя.
