| Номер в госреестре | 70697-18 |
| Наименование СИ | Каналы измерительные системы контроля автоматических выключателей на переменном токе |
| Обозначение типа СИ | "Крона-601.02" |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственный комплекс "КРОНА" (ООО НПК "КРОНА"), г. Пенза |
| Год регистрации | 2018 |
| Срок свидетельства | 28.03.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Каналы измерительные системы контроля автоматических выключателей на переменном токе «Крона-601.02» (далее - каналы СКВ) предназначены для воспроизведений силы переменного электрического тока и измерений интервалов времени.
Каналы СКВ используются для определения временных параметров автоматических выключателей (АВ) различного типа, установленных в цепях переменного тока и имеющих тепловые, полупроводниковые и электромагнитные расцепители.
Конструкция каналов СКВ представляет собой электронный блок в ударопрочном пластиковом кейсе на колесах с выдвижной ручкой. Для подключения каналов СКВ к автоматическим выключателям используются гибкие токопроводы со сменными наконечниками.
На лицевой панели каналов СКВ имеются органы управления, индикации и коммутирующие разъёмы и гнёзда. Отсчет показаний осуществляется визуально по показаниям цифровых индикаторов.
Принцип действия каналов СКВ состоит в преобразовании сетевого переменного напряжения (50 Гц) в регулируемый нагрузочный переменный ток с последующим измерением интервала времени срабатывания АВ. Заданное значение тока устанавливается путем плавного (в длительном режиме) или ступенчатого (в кратковременном режиме) увеличения или уменьшения тока вручную от начального значения до заданного значения.
Измерение интервалов времени срабатывания осуществляется путем подключения к свободному (не проверяемому) полюсу АВ жгута таймера с зажимами типа «крокодил». Каналы СКВ позволяют проверять время-токовые характеристики каждого полюса автоматического выключателя отдельно.

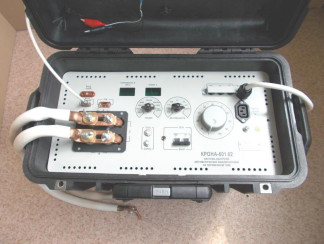

Внешний вид каналов СКВ приведен на рисунке 1.
Место пломбирования от несанкционированного доступа приведено на рисунке 2.
Рисунок 2
Программное обеспечение (далее - ПО) является встроенным. ПО отвечает за работу каналов СКВ в целом.
Всё встроенное ПО является метрологически значимым.
Идентификационные данные метрологически значимого ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные ПО | Значение |
| Идентификационное наименование ПО | Rgk.hex |
| Номер версии (идентификационный номер) ПО | 1.1 |
| Цифровой идентификатор ПО | 0ED3A52F |
| Алгоритм вычисления контрольной суммы | CRC32 |
Защита программного обеспечения и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование измерительного канала | Наименование характеристики | Значение |
| Канал измерений силы среднеквадратического значения переменного тока | Диапазон воспроизведений силы переменного тока, А | от 5 до 2000 |
| 1Пределы допускаемой приведенной погрешности воспроизведений силы переменного тока, % | ±5 | |
| Канал измерений интервалов времени воздействия переменного тока | Диапазон измерений интервалов времени, с | от 0,02 до 3600 |
| Пределы допускаемой относительной погрешности измерений интервалов времени, % | ±5 | |
| Примечание. 1 Нормирующим значением является верхнее значение поддиапазона воспроизведений: 50; 400; 2000 А | ||
| Наименование характеристики | Значение |
| Изоляция цепей питания в нормальных условиях выдерживает в течение 1 мин действие испытательного напряжения переменного тока частотой 50 Гц действующим значением, кВ | 1,5 |
| Электрическое сопротивление изоляции цепей питания в нормальных условиях, МОм, не менее | 20 |
| Максимальная потребляемая импульсная мощность (справочно), В • А | 12 000 |
| Габаритные размеры (ширинахглубинахвысота), мм, не более | 520x310x480 |
| Масса, кг, не более | 36 |
| Условия применения: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +25 °С, % - атмосферное давление, кПа - напряжение питания переменного тока, В - частота напряжения питания, Гц | от +10 до +35 от 30 до 80 от 84 до 106,7 от 198 до 242 от 49 до 51 |
| Время непрерывной работы, ч, не более | 8 |
наносится фотохимическим или печатным способом в верхнем правом углу на передней панели каналов СКВ и печатным способом на титульный лист руководства по эксплуатации.
Комплект поставки представлен в таблице 4.
Таблица 4 - Комплект поставки
| Наименование | Обозначение | Кол-во, шт. |
| Система контроля автоматических выключателей на переменном токе «Крона-601.02» | АМЦ 2.748.049-02 | 1 |
| Жгут таймера (с зажимами типа «крокодил») | НПКР 6.644.061 | 1 |
| Комплект измерительных щупов (черный, красный) | 41600400 | 1 |
| Розетка РШ30-0-К-250/380 (или подобного типа) | ТУ 6.526.372-80 | 1 |
| Предохранитель плавкий ВП1-1-0,5А | АГ0.481.303 ТУ | 1 |
| Руководство по эксплуатации | АМЦ 2.748.049-02 РЭ | 1 |
| Методика поверки | АМЦ 2.748.049-02 МП | 1 |
осуществляется по документу АМЦ 2.748.049-02 МП «Каналы измерительные системы контроля автоматических выключателей на переменном токе «Крона-601.02. Методика поверки», утвержденному ФБУ «Пензенский ЦСМ» 15 января 2018 г.
Основные средства поверки:
- амперметр Д553 (регистрационный номер 1622-62 в Федеральном информационном фонде);
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер 27007-04 в Федеральном информационном фонде);
- мультиметр цифровой 34410А (регистрационный номер 47717-11 в Федеральном информационном фонде);
- осциллограф цифровой запоминающий WeveAce 232 (регистрационный номер 40234-08 в Федеральном информационном фонде);
- шунт измерительный стационарный взаимозаменяемый М911 (регистрационный номер 40475-09 в Федеральном информационном фонде);
- секундомер электронный Интеграл С-01 (регистрационный номер 44154-16 в Федеральном информационном фонде).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационной документации.
ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 1 -10-8 до 100 А в диапазоне частот от 1-10 -1 до 1-106 Гц.
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
Каналы измерительные системы контроля автоматических выключателей на переменном токе «Крона-601.02». Частные технические условия. ЧТУ 28.99-601-27756312-2017.
