Номер в госреестре | 70699-18 |
Наименование СИ | Установка автоматизированного ультразвукового эхо-импульсного контроля рельсов |
Обозначение типа СИ | УКР-25 |
Изготовитель | АО "НИИ мостов и дефектоскопии", г.С.-Петербург |
Год регистрации | 2018 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Установка автоматизированного ультразвукового эхо-импульсного контроля рельсов УКР-25 (далее - Установка) предназначена для измерений амплитуд эхо-сигналов и времени распространения эхо-сигналов, отраженных от дефектов типа нарушения сплошности и (или) нарушений структуры в головке, шейке и средней части подошвы рельса в соответствии с требованиями ГОСТ Р 51685-2013, ГОСТ Р 55820-2013 и СТО РЖД 1.11.004-2009 (метод «Б»), а также для измерений координат расположения обнаруженных дефектов по длине рельса.
Принцип действия Установки основан на эхо-импульсном методе ультразвукового контроля. Возбуждение ультразвуковых колебаний в контролируемом изделии осуществляется с использованием обратного пьезоэлектрического эффекта при помощи пьезоэлектрических преобразователей (ПЭП). Ультразвуковые колебания передаются в контролируемое изделие через жидкую контактную среду (воду), отражаются от несплошностей и границ материалов, принимаются ПЭП и преобразуются в электрические сигналы. Полученные электрические колебания подлежат усилению, преобразованию в цифровую форму, обработке и выдаче на монитор. Признаком наличия дефекта является появление эхо-сигнала с амплитудой выше порогового уровня в определённой временной зоне.
Состав Установки: система позиционирования преобразователей; система водоснабжения; система водосбива; шкаф управления; пульт управления; многоканальный ультразвуковой дефектоскоп; координатное устройство; система краскоотметки. Установка представляет собой совокупность устройств, объединенных единым центром управления, обеспечивающим необходимый алгоритм работы при выполнении ультразвукового контроля рельсов.

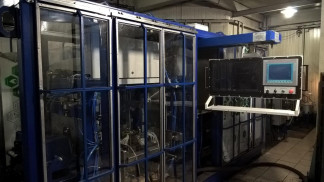

Общий вид Установки представлен на рисунке 1.
Подготовка воды (грубая очистка и дегазация), подача её к Установке и распределение к акустическим блокам осуществляется системой подготовки, подачи и распределения воды, входящей в состав Установки. Удаление подтёков воды с поверхности проконтролированного рельса осуществляется при помощи системы осушки, входящей в состав Установки.
Установка размещается в помещении линии неразрушающего контроля. Электронный блок ультразвукового дефектоскопа, выносной терминал дефектоскописта и механическая часть Установки находится непосредственно на линии контроля рельсов. Компьютер дефектоскопа и автоматизированного рабочего места оператора Установки (АРМ-УЗК), а также компьютер удалённого рабочего места дефектоскописта находятся в операторской комнате линии неразрушающего контроля рельсов.
На рабочем месте оператора размещаются мониторы дефектоскопа и АРМ-УЗК, а также клавиатура и манипулятор - мышь. На рабочем месте дефектоскописта размещается монитор, клавиатура и манипулятор - мышь.
В таблице 1 приведены обозначения каналов контроля и соответствующие им направления прозвучивания.
Канал контроля | Направление прозвучивания | Всего каналов, шт. |
A1, A2, A3, A4, A5, A6, A7, A8 | Г оловка с левой и правой боковых граней | 8 |
B1, В2, B3, B4 | Г оловка с поверхности катания | 4 |
C1, C2, C3, C4, C5, C6, C7, C8, C9, C10, C11, C12 | Шейка сбоку | 12 |
D1, D2 | Рельс по всей высоте, с поверхности катания | 2 |
D3, D4 | Рельс по всей высоте, с подошвы | 2 |
F1, F2, F3, F4 | Подошва снизу | 4 |
Итого | Количество используемых каналов контроля | 32 |
Программное обеспечение (ПО) позволяет осуществлять сбор данных ультразвукового контроля, сохранять и обрабатывать результаты контроля, управлять настройками Установки. Идентификационные признаки ПО соответствуют данным, приведенным в таблице 2. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | Дефектоскоп |
Номер версии (идентификационный номер) ПО | 1.09.3 и выше |
Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
Наименование характеристики | Значение |
Номинальное значение амплитуды импульсов генератора импульсов возбуждения (ГИВ), В, не менее | 90 |
Диапазон установки частоты следования импульсов ГИВ, Гц | от 50 до 1000 |
Отклонение установки частоты следования импульсов ГИВ, % | ±5 |
Диапазон измерений отношения амплитуд сигналов на входе приёмника установки, дБ | от 1 до 60 |
Пределы допускаемой абсолютной погрешности измерений отношения амплитуд сигналов на входе приёмника установки, дБ | ±(0,5+0,05-Ax)* |
Диапазон измерений временных интервалов, мкс | от 2 до 200 |
Пределы допускаемой абсолютной погрешности измерений временных интервалов, мкс | ±0,5 |
Номинальная частота ПЭП, МГц | 5 |
Отклонение частоты ПЭП от номинального значения, % | ±10 |
Диапазон измерений координаты дефекта относительно переднего торца рельса, мм | от 200 до 25900 |
Пределы допускаемой абсолютной погрешности измерений координаты дефекта относительно переднего торца рельса, мм | ±50 |
Предельная чувствительность при ультразвуковом контроле (УЗК) шейки рельса сбоку и головки рельса с боковых граней | отражатель -5 2 площадью 3 мм |
Наименование характеристики | Значение |
Эквивалентная чувствительность при УЗК головки, шейки и подошвы рельса с поверхности катания и с подошвы | боковой цилиндрический отражатель диаметром 2 мм |
Длина неконтролируемых концов рельса, мм, не более: - передний; - задний. | 200 100 |
*где Ах - установленное усиление приемника установки, дБ |
Таблица 3 - Основные технические характеристики
Количество каналов контроля, шт.: - с поверхности катания головки; - с боковых граней головки; - с боковой поверхности шейки; - с нижней стороны подошвы; - резерв. | 6 8 12 6 8 |
Типы контролируемых рельсов | Р50, Р65, 60Е1, 60Е2, 49E1, 49E2, 54E1, 50E6, 115RE, 132RE, 136RE ОР50, ОР65, 60Е1А1, 54Е1А1, 54Е1А2, 49Е1А2 |
Тип излучаемой ультразвуковой волны | продольная |
Минимальная длина контролируемых рельсов, м | 8 |
Максимальная длина контролируемых рельсов, м | 26 |
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220+33 50±1,25 |
Потребляемая мощность, кВт, не более | 22 |
Г абаритные размеры установки (ДхШхВ), мм, не более | 4600x4800x2200 |
Масса установки, не более, кг | 3600 |
Условия эксплуатации: - температура окружающего воздуха, °С; - относительная влажность, не более, %; - атмосферное давление, кПа. | от +5 до +40 90 от 90 до 110 |
Средний срок службы, лет | 10 |
наносится на титульный лист руководства по эксплуатации методом печати и на маркировочную бирку установки с помощью наклейки.
Таблица 4 - Комплектность установки
Наименование | Обозначение | Количество |
Установка автоматизированного ультразвукового эхоимпульсного контроля рельсов УКР-25 | - | 1 шт. |
Комплект ЗИП | - | 1 шт. |
Руководство по эксплуатации | - | 1 экз. |
Методика поверки | МП 063.Д4-17 | 1 экз. |
осуществляется по документу МП 063.Д4-17 «Установка автоматизированного ультразвукового эхо-импульсного контроля рельсов УКР-25. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 26.12.2017 г.
Основные средства поверки:
1 Осциллограф цифровой TDS2012B (госреестр № 32618-06)
2 Тестер ультразвуковой МХ01-УЗТ-1 (госреестр № 19101-99)
3 Мера из комплекта мер моделей дефектов СО5 (госреестр № 47417-11)
4 Линейка измерительная металлическая (госреестр № 20048-05)
5 Рулетка измерительная металлическая Р30УЗК (госреестр № 11505-92)
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к установке автоматизированного ультразвукового эхо-импульсного контроля рельсов УКР-25
ГОСТ Р 51685-2013 Рельсы железнодорожные. Общие технические условия ГОСТ Р 55820-2013 Рельсы железнодорожные остряковые. Технические условия
