| Номер в госреестре | 70700-18 |
| Наименование СИ | Ключи моментные предельные |
| Обозначение типа СИ | CP8905, CP9810, CP8915, CP8917, CP8920, CP8925, DMS030, DMS060, DMS200, DMS400, DMS1000 |
| Изготовитель | "CP Georges Renault SAS", Франция |
| Год регистрации | 2018 |
| Срок свидетельства | 28.03.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Ключи моментные предельные CP8905, CP9810, CP8915, CP8917, CP8920, CP8925, DMS030, DMS060, DMS200, DMS400, DMS1000 (далее - ключи) предназначены для измерений крутящего момента силы при нормированной затяжке резьбовых соединений с правой и левой резьбой.
Принцип действия ключей основан на срабатывании механизма регулирования значения крутящего момента, расположенного внутри корпуса. Под действием приложенной к рукоятке силы при достижении заранее установленного значения крутящего момента силы ключи издают четко слышимый щелчок, что указывает на достижение установленного крутящего момента силы.
Ключи состоят из корпуса, рукоятки, шкалы с указателем задаваемого крутящего момента силы, фиксатора, предельного механизма, головки с трещоточным механизмом, присоединительным квадратом с шариковым фиксатором.
Выпускаемые модификации ключей различаются между собой диапазонами измерений крутящего момента силы, а также некоторыми техническими характеристиками.

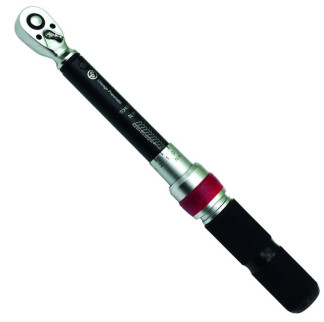

Общий вид ключей представлен на рисунках 1 - 11.
Пломбирование ключей не производится, ограничение доступа обеспечивается конструкцией самих ключей, которая может быть вскрыта только при помощи специального инструмента.
Рисунок 9 - Общий вид ключей моментных Рисунок 10 - Общий вид ключей моментных предельных DMS200 предельных DMS400
отсутствует.
| Таблица 1 - Мет | рологические характеристики | ||
| Модификация | Диапазон измерений крутящего момента силы, Н-м | Цена деления шкалы, Н-м | Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
| CP8905 | от 5 до 25 | 0,1 | ±4 |
| CP9810 | от 20 до 100 | 0,5 | |
| CP8915 | от 40 до 200 | 1 | |
| CP8917 | от 60 до 340 | 2 | |
| CP8920 | от 150 до 750 | 5 | |
| Модификация | Диапазон измерений крутящего момента силы, Н-м | Цена деления шкалы, Н-м | Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
| CP8925 | от 200 до 1000 | 5 | |
| DMS030 | от 5 до 25 | 0,1 | |
| DMS060 | от 20 до 100 | 0,5 | |
| DMS200 | от 40 до 200 | 1 | |
| DMS400 | от 150 до 750 | 5 | |
| DMS1000 | от 200 до 1000 | 5 |
Таблица 2 - Основные технические характеристики
| Модификация | Размер присоединительного квадрата, мм (дюйм) | Масса, г, не более | Длина, мм, не более |
| CP8905 | 6,3 (1/4) | 1280 | 245 |
| CP9810 | 10,0 (3/8) | 1500 | 410 |
| CP8915 | 12,5 (1/2) | 1570 | 495 |
| CP8917 | 12,5 (1/2) | 1760 | 610 |
| CP8920 | 20,0 (3/4) | 5840 | 1060 |
| CP8925 | 25,0 (1) | 6840 | 1255 |
| DMS030 | 6,3 (1/4) | 1280 | 245 |
| DMS060 | 10,0 (3/8) | 1500 | 410 |
| DMS200 | 12,5 (1/2) | 1570 | 495 |
| DMS400 | 20,0 (3/4) | 5840 | 1060 |
| DMS1000 | 25,0 (1) | 6840 | 1255 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Наработка на отказ, циклов, не менее | 5000 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от +10 до +40 80 от 84,0 до 106,7 |
наносится типографическим способом на титульный лист руководства по эксплуатации и/или наклейкой на корпус ключей.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Ключ моментный предельный | - | 1 |
| Руководство по эксплуатации | - | 1 |
| Футляр | - | 1 |
осуществляется по документу МИ 2593-2000 «Государственная система обеспечения единства измерений. Ключи моментные. Методика поверки».
Основные средства поверки:
- эталоны 2-го разряда по ГОСТ Р 8.752-2011, ПГ ±1 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.752-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений крутящего момента силы Техническая документация «CP Georges Renault SAS», Франция
