| Номер в госреестре | 70704-18 |
| Наименование СИ | Тестеры тока утечки для ультразвуковых датчиков |
| Обозначение типа СИ | DALE800B |
| Изготовитель | "Siemens Medical Solutions USA, Inc.", США |
| Год регистрации | 2018 |
| Срок свидетельства | 28.03.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Тестеры тока утечки для ультразвуковых датчиков DALE800B (далее - тестеры) предназначены для воспроизведения тестового сигнала переменного напряжения.
Принцип действия тестера основан на законе электромагнитной индукции. Воспроизводимый тестовый сигнал 120 В 60 Гц подается на двухэлектродный зонд и электрод ультразвукового датчика (УЗ-датчика), помещенные в ёмкость с проводящей жидкостью. Рассчитанные по закону Ома значения силы тока сравниваются с запрограммированными пороговыми значениями. При положительном результате загорается индикатор PASS (ГОДЕН). При отрицательном результате загорается индикатор FAIL (НЕ ГОДЕН).
Конструктивно тестер состоит из основного блока в моноблочном исполнении, двухэлектродного зонда и УЗ-датчика. На передней панели основного блока расположены кнопки включения/выключения, тумблер режимов работы LEAKAGE/CONDUCTIVITY, четыре светодиодных индикатора. В нижней части основного блока имеется батарейный отсек для размещения элемента питания. На верхней панели основного блока находятся входные разъемы для подключения двухэлектродного зонда и ультразвукового датчика.

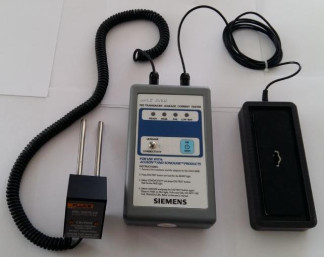

Общий вид тестера с указанием места размещения знака утверждения типа представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
приведены в таблицах 2-3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Напряжение переменного тока тестового сигнала при частоте 60 Гц, В | 120 |
| Пределы допускаемой абсолютной погрешности воспроизведения напряжения переменного тока, В | ±2 |
| Режим CONDUCTIVITY | |
| Условия включения индикатора PASS (ГОДЕН): значения силы тока в цепи двухэлектродного зонда больше или равно, мкА | 250±12,5 |
| Режим LEAKAGE | |
| Условия включения индикатора PASS (ГОДЕН): - значение силы тока в цепи больше или равно, мкА - значение силы тока в цепи менее, мкА | 20±5 185±9,25 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Питание тестера от одного элемента питания напряжением, В | 9±0,5 |
| Габаритные размеры, мм, не более | |
| - высота | 40 |
| - ширина | 100 |
| - длина | 170 |
| Масса, кг, не более | 0,34 |
| Рабочие условия эксплуатации: | |
| - температура окружающей среды, °С | от 18 до 28 |
| - относительная влажность, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус основного блока тестера в виде наклейки.
Комплект поставки приведен в таблице 4.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Тестер тока утечки для ультразвуковых датчиков DALE800B в составе: - основной блок; - двухэлектродный зонд; - ультразвуковой датчик | 1 шт. | |
| Комплект принадлежностей | 1 шт. | |
| Руководство по эксплуатации | DALE800B.00^ | 1 экз. |
| Методика поверки | МП-610-006-2017 | 1 экз. |
осуществляется по документу МП-610-006-2017 «Инструкция. Тестеры тока утечки для ультразвуковых датчиков DALE800B. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 01.11.2017 г.
Основные средства поверки:
- калибратор электрического сопротивления КС-100М-5Т0, регистрационный номер 42502-09 в Федеральном информационном фонде;
- мультиметр 3458А, регистрационный номер 25900-03 в Федеральном информационном
фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на основной блок тестера и (или) на свидетельство о поверке в виде наклейки или оттиска.
приведены в эксплуатационном документе.
ГОСТ Р 8.648-2015 «ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 1-10 до 2-10 Гц» Техническая документация фирмы-изготовителя
| Зарегистрировано поверок | 39 |
| Поверителей | 8 |
| Актуальность данных | 06.12.2024 |
