| Номер в госреестре | 70705-18 |
| Наименование СИ | Дозиметры-радиометры |
| Обозначение типа СИ | МКС-03С |
| Изготовитель | Филиал акционерного общества "Нижегородское научно-производственное объединение имени М.В.Фрунзе" - Курский завод "Маяк" (Филиал АО "ННПО имени М.В.Фрунзе" - Курский завод "Маяк"), г. Курск |
| Год регистрации | 2018 |
| Срок свидетельства | 28.03.2024 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Дозиметры-радиометры МКС-03 С (далее - дозиметры-радиометры) предназначены для измерений мощности эквивалентной дозы нейтронного излучения, мощности поглощенной в воздухе дозы гамма-излучения, плотности потока нейтронов.
Принцип работы дозиметра-радиометра заключается на преобразовании энергии ионизирующих излучений в электрические импульсы с дальнейшим их измерением и регистрацией в виде, удобном для снятия показаний оператором.
Конструктивно дозиметр-радиометр состоит из грех основных узлов: блока детектирования БДКС-05С. пульта измерительного УИ-113С, устройства подзаряда УНК-7С2 (УНК-7С2-1).
Регистрация нейтронов и гамма-излучения выполняется в блоке детектирования БДКС-05С.
Нейтроны регистрируются пятью счетчиками тепловых нейтронов, размещенными так. чтобы их чувствительные объемы находились на разной глубине в блоке замедлителя. Таким способом обеспечивается избирательная регистрация быстрых, промежуточных и медленных нейтронов центральным счетчиком типа СНМ-16, двумя парами периферийных счетчиков типа СНМ-17 и СНМ-16. Локализация чувствительных объемов достигается соответствующей экранировкой счетчиков борированным полиэтиленом. Сигналы со счетчиков после усиления, дискриминации и формирования поступают на пульт измерительный УИ-113С.
Гамма-излучение регистрируется тремя счетчиками типа Гамма-3-1. Для компенсации энергетической зависимости чувствительности использованы фильтры. Сформированные сигнал^ поступают на пульт измерительный УИ-113С.
В пульте измерительном УИ-113С выполняется измерение скорости счета в каждом канале регистрации, обработка, представление на информационном табло и хранение до 500 результатов измерений, каждый из которых включает плотность потока нейтронов трех энергетических групп, мощность эквивалентной дозы нейтронов и мощность поглощенной дозы гамма-излучения.
Полученные значения выводятся на индикаторное табло по выбору оператора. Все данные одновременно записываются в ячейку запоминающего устройства под номером, который высвечивается на табло. При каждом последующем измерении номер ячейки автоматически увеличивается па 1. Вывести данные всех ячеек можно, подключив пульт к ЭВМ с помощью устройства подзаряда УНК-7С2 (УНК-7С2-1).
Дозиметр-радиометр МКС-03 С может работать в переносном (при питании от четырех последовательно включенных аккумуляторов НКГЦ-1,8-1 или аналогичных) или в стационарном (при питании от сети переменного тока 220 В (127 В) с частотой 50 или 400 Гц с устройством подзаряда УНК-7С2 (УНК-7С2-1)) режимах.
По условиям эксплуатации прибор относятся к классу 2 ГОСТ РВ 20.39.301-98 и группам 2.1.2 и 2.3.1 по ГОСТ РВ 20.39.304-98 с рабочей температурой от минус 40 до 50 °C и относительной влажностью воздуха до (95±3) % при температуре 40 °C.
Общий вид дозиметра-радиометра с указанием места таблички с нанесенным знаком утверждения типа и схемы пломбировки от несанкционированного доступа приведен на рисунках 1 - 4.
Места пломбирования БДКС-05С
Место расположения таблички с нанесенным знаком утверждения типа
УИ-113С

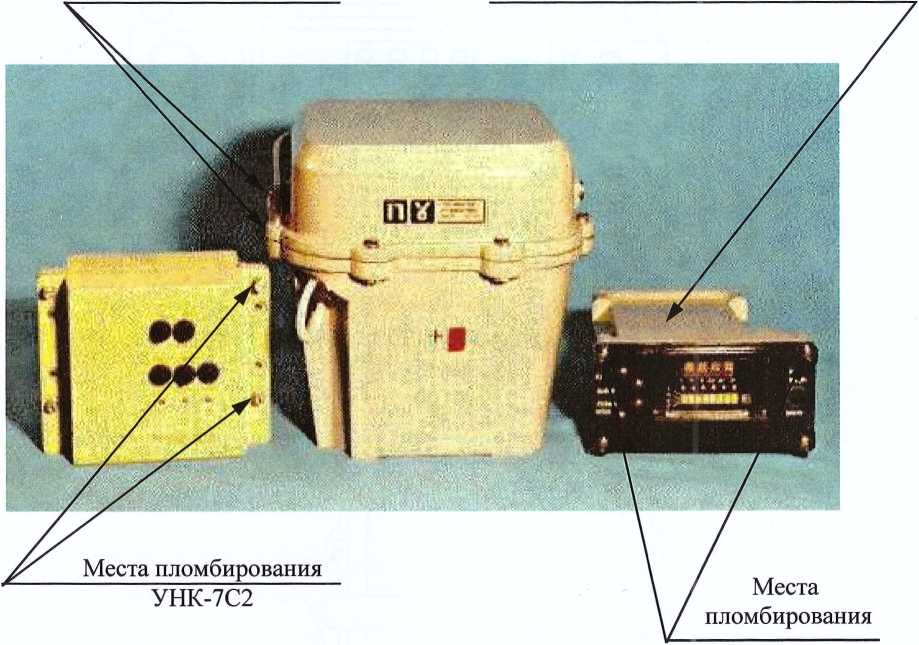

Рисунок 1 - Общий вид дозиметра-радиометра МКС-ОЗС

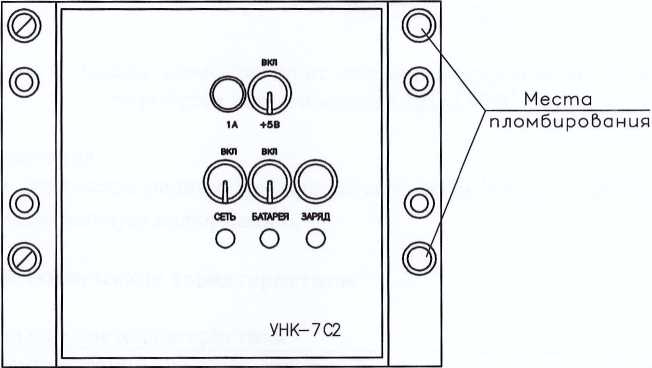

Рисунок 2 - Схема пломбировки от несанкционированного доступа устройства подзаряда УНК-7С2

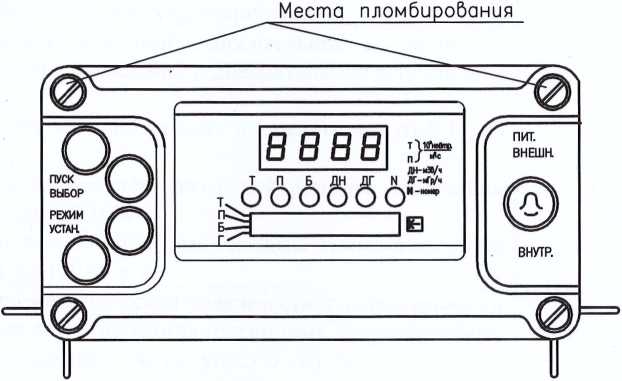

Рисунок 3 - Схема пломбировки от несанкционированного доступа устройства измерительного УИ-113С

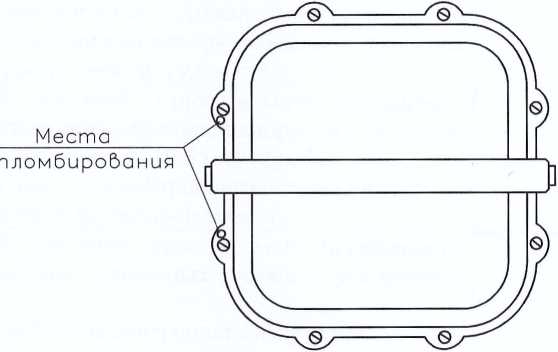

Рисунок 4 - Схема пломбировки от несанкционированного доступа устройства детектирования БДКС-05С
Конструкция дозиметра-радиометра исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерений: - мощности эквивалентной дозы нейтронного излучения с энергией от 0,025 эВ до 14 МэВ, мЗв/ч - мощности поглощенной в воздухе дозы гамма-излучения с энергией 0,1 до 3 МэВ, мГр/ч - плотности потока нейтронов, Мнейтр./(м2 с) (нейтр./см2-с) | от 0,01 до 100 от 0,01 до 100 от 0,1 до 1000 (от 10 до 105) |
| Наименование характеристики | Значение |
| Пределы допускаемой основной относительной погрешности измерений для нормальных условий и доверительной вероятности 0,95, %,: - для плотности потока нейтронов в диапазоне от 0.1 до 1000 Мнейтр./(м2 с) - для мощности эквивалентной дозы нейтронного излучения в диапазоне от 0,01 до 100 мЗв/ч - для мощности поглощенной в воздухе дозы гамма-излучения в диапазоне от 0.01 до 100 мГр/ч | ±(15+5/N)* ±(15+0,5/N) ±(15+0,5/N) |
| Пределы отклонения энергетической зависимости чувствительности при работе с блоком детектирования от типовых энергетических зависимостей представленных на рисунках 5 - 6), %: - для нейтронного излучения в диапазоне от 0,025эВ до 14 МэВ - для гамма-излучения в диапазоне от 0,1 до 3 МэВ | ±40 ±40 |
| Пределы допускаемой дополнительной относительной погрешности измерений при уменьшении питающего напряжения до 4 В, % | ±10 |
| Пределы допускаемой дополнительной относительной погрешности измерений при воздействии синусоидальной вибрации в диапазоне частот от 1 до 60 Гц с ускорением до 19,6 м/с“ (2g), % | ±10 |
| Пределы допускаемой основной относительной погрешности измерений при воздействии синусоидальной вибрации в диапазоне частот от 1 до 60 Гц с ускорением до 19,6 м/с (2g), %: - мощности эквивалентной дозы нейтронного излучения - мощности поглощенной дозы гамма-излучения | ±(15+0.5/N) ±(15+0,5/N) |
| Пределы допускаемой основной относительной погрешности измерений при воздействии одиночных ударов с ускорением 400g, %: - мощности эквивалентной дозы нейтронного излучения - мощности поглощенной дозы гамма-излучения | ±(15+0,5/N) ±(15+0,5/N) |
| Пределы допускаемой основной относительной погрешности измерений после транспортирования с пиковым ударным ускорением 147 м/с2 (15g) и длительностью ударного ускорения от 5 до 10 мс, %: - мощность эквивалентной дозы нейтронного излучения - мощности поглощенной дозы гамма-излучения | ±(15+0,5/N) ±(15+0,5/N) |
| Пределы допускаемой основной относительной погрешности измерений после падении на грунт с высоты 750 мм, %: - мощность эквивалентной дозы ней тронного излучения - мощности поглощенной дозы гамма-излучения | ±(15+0,5/N) ±(15+0,5/N) |
| Пределы допускаемой основной относительной погрешности измерений после воздействия морского тумана, %: - мощности эквивалентной дозы нейтронного излучения - мощности поглощенной дозы гамма-излучения | ±(15+0,5/N) ±(15+0,5/N) |
| Пределы допускаемой дополнительной относительной погрешности измерений дозиметра-радиометра при воздействии внешнего излучения (в 10 раз превышающего измеряемое значение излучения), % | ±25 |
| *где N - значение измеряемой величины в единицах шкалы | |
.^таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время установления рабочего режима, мин, не более | 5 |
| Нестабильность показаний за 8 ч непрерывной работы, %, не более | ±10 |
| Время непрерывной работы в отсутствии излучения в нормальных условиях при работе от свежезаряженных аккумуляторов типа НКГЦ-1,8 (с учетом возможности использования дополнительных комплектов аккумуляторов), ч, не менее | 24 |
| Автоматическое запоминание измеренной информации, количество запоминаемых точек, не менее | 500 |
| Электрическая прочность изоляции сетевой вилки. В. не менее: - в нормальных условиях в течение 1 мин без пробоя действие переменного или постоянного тока частотой 50Гц (400Гц) - после пребывания в условиях повышенной влажности | 1000 600 |
| Электрическое сопротивление изоляции между корпусом устройства подзаряда и одним из контактов сетевой вилки, МОм, не менее: - в нормальных условиях - после пребывания в условиях повышенной влажности | 20 1 |
| Дозиметры-радиометры сохраняют устойчивость к воздействию повышенной температуры, °C | +60 |
| Дозиметры-радиометры сохраняют устойчивость к воздействию пониженной температуры, °C | -50 |
| Дозиметры-радиометры сохраняют устойчивость и прочность к воздействию повышенной относительной влажности при температуре 40 °C, % | 95+3 |
| Дозиметры-радиометры сохраняют прочность в диапазоне температур окружающего воздуха, °C | от -50 до +60 |
| Дозиметры-радиометры сохраняют прочность к воздействию изменения атмосферного давления, кПа (мм рг. ст.) | от 84 до 304 (от 630 до 2280) |
| Дозиметры-радиометры сохраняют герметичность корпусов блока детектирования, устройства подзаряда и измерительного пульта при погружении на глубину, м | 1 |
| Напряжения питания. В: - от аккумуляторов НКГЦ-1.8-1 или аналогичных - от сети переменного тока напряжением (127+6,5) В совместно с подзарядным устройством УНК-7С2-1 или (220+11) В совместно с подзарядным устройством УНК-7С2, частотой (50+1) или (400+8) Гц - от бортовой сети постоянного тока совместно с узлом питания ПНН-174С | от 4 до 5,8 от 4,75 до 5,25 от 10 до 30 |
| Устройство подзаряда УНК-7С2 (УНК-7С2-1) обеспечивает: - сигнализацию включения в сеть переменного тока напряжением 127 или 220 В - подзаряд четырех последовательно соединенных аккумуляторов типа НКГЦ-1,8-1 током (0,72+0,01) А до достижения напряжения на выходе, В - стабилизацию напряжения и прекращение тока заряда при снижении его до, А - подзаряд аккумуляторной батареи после кратковременного нажатия кнопки "ЗАРЯД" и дальнейший автоматический подзаряд по указанной схеме через каждые, сут - световую сигнализацию во время процесса подзаряда аккумуляторной батареи на светодиоде с обозначением | от 5,84 до 5,92 0,360+0,011 2-3 "ЗАРЯД" |
| Наименование характеристики | Значение |
| Мощность, потребляемая устройством подзаряда при подзаряде от сети переменного тока при номинальном напряжении питания 220 В (127 В) и частоте 50 или 400 Гц, В А, не более: -УНК-7С2 -УНК-7С2-1 | 25 50 |
| Выходное напряжение узла питания ПНН-174С при токе нагрузки не более 300 мА, В | от 4.75 до 5.75 |
| Габаритные размеры (длина х ширина * высота), мм. не более: Устройство детектирования УДКС-02С Блок детектирования БДКС-05С Устройство измерительное У И-13 ОС Пульт измерительный УИ-11ЗС Устройство подзаряда УНК-7С2 Устройство подзаряда УНК-7С2-1 Футляр батарейный ПНН-257С Узел питания ПНН-174С Штатив Жгут АБЛК.685622.417 Жгут АБЛК.685622.419 | 365 х 400 х 335 285 х 285 х 282 502 х 256 х 270 96 х 217 х 225 130 х 200 х 162 130 х 200 х 162 148 х 33 х 65 170 х 75 х 88 1500 х200 1 800 600 |
| Масса, кг, не более: Устройство детектирования УДКС-02С Блок детектирования БДКС-05С Устройство измерительное УИ-130С Пульт измерительный УИ-113С Устройство подзаряда УНК-7С2 Устройство подзаряда УНК-7С2-1 Футляр батарейный ПНН-257С Узел питания ПНН-174С | 24,00 14,00 21,00 2,50 3,00 3,00 0,45 1.10 |
| Штатив Жгут АБЛК.685622.417 Жгут АБЛК.685622.419 | 5,00 0,45 0,60 |
| Вероятность безотказной работы прибора за 750 ч работы, не менее | 0,95 |
| Средний срок службы, лет, не менее | 15 |
| Средний срок службы до среднего ремонта, лет, не менее | 7,5 |
| Средний ресурс прибора до среднего ремонта, ч, не менее | 5 000 |
| Среднее время восстановления работоспособности прибора путём замены сменных элементов из ЗИП-0 (без проведения проверки), мин, не более | 30 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, С - относительная влажность воздуха при температуре 40 °C, % - атмосферное давление, кПа | от - 40 до + 50 95±3 от 84 до 304 |
Лист № 7
Всего листов 10

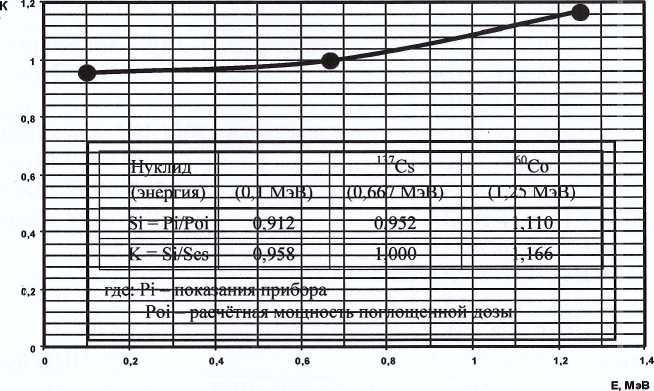

Рисунок 5 - Энергетическая зависимость чувствительности при измерении гамма-излучения счетчиком Гамма-3-1

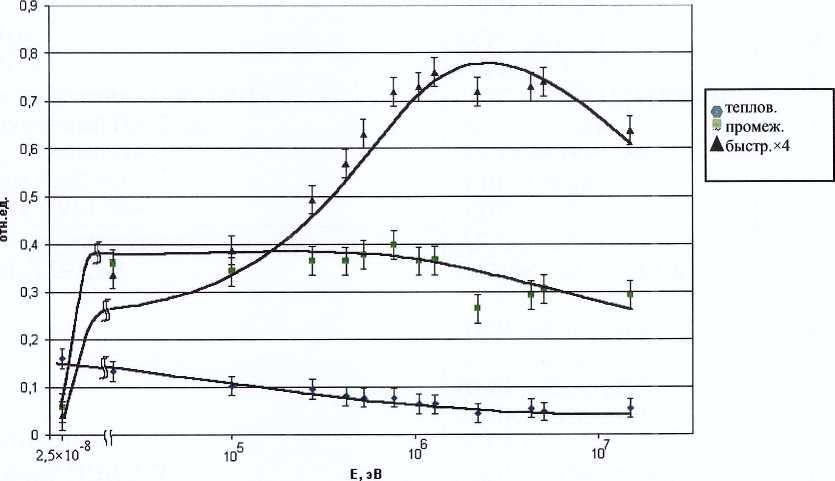

Рисунок 6 - Энергетическая зависимость чувствительности к нейтронам
наносится на планку, расположенную на корпусе пульта измерительного УИ-113С (рисунок 1) фотохимическим способом и на титульный лист руководства по эксплуатации типографским способом.
Лист № 8
Всего листов 10
Таблица 3 - Комплектность средства измерения
| Наименование, тип | Обозначение | Кол-во, шт. |
| Устройство детектирования УДКС-02С, в составе: | ЖШ2.327.067 | 1 |
| Блок детектирования БДКС-05С | ЖШ2.328.899 | 1 |
| Корпус | ЖШ6.115.465 | 1 |
| Устройство измерительное УИ-130С, в составе: | ЖШ2.702.629 | 1 |
| Пульт измерительный УИ-11ЗС | ЖШ2.702.603 | 1 |
| Устройство подзаряда УНК-7С2 | АБЛК.436614.400 | 1* |
| Устройство подзаряда УНК-7С2-1 | АБЛК.436614.400-01 | 1 ** |
| Жгут | АБЛК.685622.417 | 1 |
| Жгут | АБЛК.685622.419 | 1 |
| Щит | АБЛК.301122.014 | 1 |
| Ремень | ЖШ6.834.269 | 1 |
| Футляр батарейный ПНН-257С | АБЛК.323366.003-01 | 1 |
| Комплект ЗИП согласно ведомости ЖШ1.289.473 ЗИ. | АБЛК.412913.017 | 1 к-т |
| в составе: | ||
| Аккумулятор НКГЦ-1,8-1 | ИКШЖ.563342.001-01 ТУ 16-88 | 8 |
| Вставка плавкая ВП1-1В 0.5 250 В | ОЮ0.480.003 ТУ | 10 |
| Вставка плавкая ВП1-1В 1,0 250 В | ОЮ0.480.003 ТУ | 10 |
| Жгут | АБЛК.685622.419 | 1 |
| Счетчик СМИ 16 | ОД0.339.071ТУ | 2 |
| Счетчик СМИ 17 | ОД0.339.071ТУ | 2 |
| Счетчик гамма-излучения «Гамма-3-1» | ТУ6343-006-11714530-04 | 2 |
| Узел комбинированный ПХ-232С | ЖШ5.402.427 | 1 |
| Узел комбинированный ПХ-392С | АБЛК.469535.269 | 1 |
| Узел процессора ПАК-04С | ЖШ5.105.605 | 1 |
| Узел управления ПУМ-300С | ЖШ5.139.715 | 1 |
| Инструменты и принадлежности: | АБЛК.412914.012 | 1 |
| Аккумулятор НКГЦ-1.8-1 | ИКШЖ.563342.001-01 ТУ 16-88 | 4 |
| Жгут | АБЛК.685622.417 | 4 |
| Жгут | АБЛК.685622.419 | 2 |
| Кабель | АБЛК.685621.033 | 1 |
| Ключ | АБЛК.749261.032 | 1 |
| Узел питания ПНН-174С | ЖШ5.123.271 | 1 |
| Футляр батарейный ПНН-257С | АБЛК.323366.003-01 | 1 |
| Штатив | ЖШ4.110.084 | 1 |
| Комплект монтажных частей, в составе: | АБЛК.412911.424 | 1 к-т |
| Шпилька | АБЛК.746611.003 | 8 |
| Гайка М8 6Н.5.029 ГОСТ 5915-70 | 8 | |
| Шайба 8.01.029 ГОСТ 11371-78 | 8 | |
| Розетка 2РМДТ18КУН4Г5В1В | ГЕО.364.16 ТУ | 1 |
| Розетка СНЦ22-10/14Р-6-В | ГЕО.364.239 ТУ | 1 |
| Комплект эксплуатационных документов согласно ведомости ЖШ1.289.473 ВЭ | ЖШ 1.289.473 ВЭ | 1 к-т |
| Ведомость эксплуатационных документов | 1 |
* - Устройство подзаряда УНК-7С2 поставляется на объекты с сетевым питанием 220 В. В этом случае УНК-7С2-1 не поставляется.
* * - Устройство подзаряда УНК-7С2-1 поставляется на объекты с сетевым питанием 127 В и устанавливается в измерительное устройство УИ-130С. Устройство подзаряда УНК-7С2 в этом случае не поставляется.
осуществляется по документу ЖШ 1.289.473 РЭ (АБЛК.412152.011 РЭ) «Дозиметр-радиометр МКС-ОЗС. Руководство по эксплуатации, раздел 7 «Методы поверки», утвержденному ФГБУ «ГНМЦ» Минобороны России 18.12.2017 г.
Основные средства поверки:
- установка поверочная дозиметрическая гамма-излучения 2 разряда по ГОСТ Р 8.070-2014: диапазон воспроизведения мощности поглощенной дозы от 0,36 мкГр/ч до 48,6 Гр/ч, пределы допускаемой основной относительной погрешности воспроизведения мощности поглощенной дозы ± 8 %;
- установка поверочная нейтронного излучения по ГОСТ Р 8.803-2012: диапазон воспроизведения мощности эквивалентной дозы от Г10'" до 100 мЗв/ч, пределы допускаемой относительной погрешности воспроизведения мощности эквивалентной дозы ±15 %;
- установка поверочная нейтронного излучения 2 разряда по ГОСТ Р 8.031-82: диапазон воспроизведения плотности потока нейтронов от Г10? до 1 109 с'1 м'2 пределы допускаемой относительной погрешности воспроизведения плотности потока нейтронов ± 8 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик устройств детектирования с требуемой точностью.
Знак поверки наносится в свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТРВ 20.39.301-98
ГОСТ РВ 20.39.304-98
ГОСТ 8.070-2014 Государственная поверочная схема для средств измерений поглощенног и эквивалентной доз и мощности поглощенной и эквивалентной доз фотонного и электронной излучений
ГОСТ Р 8.803-2012 ГСИ. Государственная схема для средств измерений мощност! поглощенной дозы и мощности эквивалента дозы нейтронного излучения
ГОСТ 8.031-82 ГСИ. Государственный первичный эталон и государственная поверочна схема для средств измерений потока и плотности потока нейтронов
ЖШ1.289.473 ТУ (АБЛК.412152.011 ТУ) Дозиметр-радиометр МКС-ОЗС. Технически условия
