| Номер в госреестре | 70707-18 |
| Наименование СИ | Установки для тестирования средств беспроводной связи |
| Обозначение типа СИ | E7515A |
| Изготовитель | Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия |
| Год регистрации | 2018 |
| Срок свидетельства | 28.03.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки для тестирования средств беспроводной связи E7515A (далее - установки) предназначены для воспроизведения и измерений сигналов проводной и беспроводной связи.
Принцип действия установок основан на измерении уровней сигналов, поступающих на вход антенны, и дальнейшем их преобразовании в цифровой код, обработке и отображении измерительной информации на дисплее.
Установки обеспечивают контроль и измерения характеристик современного оборудования связи четвертого поколения (4G). Возможности установок позволяют осуществлять тестирование устройств стандарта LTE-Advanced категории 6, LTE, TD-SCDMA/HSPA, W-CDMA/HSPA+. Управление всеми режимами работы и параметрами осуществляется как вручную, так и дистанционно от внешнего компьютера, включая автоматическое тестирование и самодиагностику. Для связи с внешними устройствами имеются интерфейсы USB и LAN.
Основные узлы установок: векторный генератор сигналов, векторный анализатор сигналов, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, блок питания, клавиатура, цветной жидкокристаллический экран.
Конструктивно установки представляет собой настольные моноблочные приборы.
Установки могут быть оснащены дополнительными опциями, представленными в таблице 1.
Таблица 1 - Дополнительные опции установок
| Описание опции | Обозначение опции |
| Приложение для тестирования устройств в режиме LTE/LTE-Advanced | Е7530А |
| Приложение для тестирования устройств в режиме TD-SCDMA/HSPA | Е7529А |
| Приложение для тестирования устройств в режиме W-CDMA/HSPA+ | Е7523А |
| Приложение для тестирования устройств в режиме GSM/GPRS/EGPRS | Е7521А |

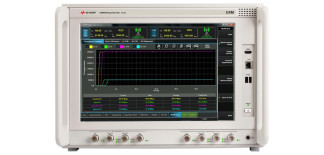

Общий вид установок и место нанесения знака утверждения типа представлены на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Программное обеспечение (далее - ПО) установок представляет собой приложение, работающее в среде ОС Windows, установленной на встроенный компьютер установки.
ПО предназначено для управления работой узлами установок, расчета значений измеряемых параметров и отображения измерительной информации.
ПО идентифицируется непосредственно, как исполняемый файл, в среде ОС Windows при помощи вспомогательных подпрограмм ОС, а также при помощи специальных программ-идентификаторов (позволяющих рассчитывать значение контрольной суммы). Производителем не предусмотрен иной способ идентификации программного и микропрограммного обеспечения.
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Метрологически значимая часть ПО записана на жесткий диск встроенного компьютера.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Низкий» по Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Software for the E7515A UXM |
| Номер версии (идентификационный номер) ПО | не ниже А.09.42.12 |
| Цифровой идентификатор ПО |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, ГГц: - опция 504 - опция 506 | от 0,3 до 3,8 от 0,3 до 6,0 |
| Дискретность установок частоты, кГц | 100 |
| Относительная погрешность по частоте внутреннего кварцевого генератора, не более | 0,7 • 10-6 |
| В режиме «Векторный анализатор» | |
| Динамический диапазон, дБ/мВт | от -53,5 до +3,5 |
| Пределы относительной погрешности измерений уровня входной мощности (в частотном диапазоне от 0,3 до 6,0 ГГц), дБ | ±1,0 |
| Пределы относительной погрешности измерения вектора ошибки, %: | ±4 |
| В режиме «Векторный генератор» | |
| Выходной уровень сигнала, дБм | от -110 до 0 |
| Разрешающая способность, дБ | 0,1 |
| Пределы допускаемой относительной погрешности выходного сигнала, дБ | ±1,0 |
| Дискретность установки мощности, дБ | 0,1 |
| Пределы относительной погрешности вектора ошибки, %: | ±4,5 |
| В режиме LTE | |
| Структура сигнала | FDD и TDD |
| Ширина полосы модуляции, МГц | 1,4 3 5 10 15 20 |
| Диапазон измерений мощности модуляций (ПЧ=20 МГц, OFDM, 64QAM), дБ/мВт | от -45 до 30 |
| В режимах GSM, GPRS, EGPRS | |
| Тип модуляций | GMSK и 8PSK |
| Поддерживаемые стандарты | GSM450, GSM480, GSM750, PGSM, EGSM, RGSM, TGGSM1800, GSM850, DCS, PCS |
| Диапазон частот, ГГц | от 0,45 до 2,00 |
| Наименование характеристики | Значение |
| В режиме TD-SCDMA/HSPA | |
| Тип модуляций | QPSK и 16QAM |
| Поддерживаемые стандарты - диапазоны, МГц | а (от 1900 до 1920 / от 2010 до 2025), b (от 1850 до 1910 / от 1930 до 1990), c (от 1910 до 1930), d (от 2570 до 2620), e (от 2300 до 2400), f (от 1880 до 1920), 41 (от 2496 до 2690) |
| Диапазон частот, ГГц | от 1,8 до 2,7 |
| В режиме W-CDMA/H SPA+ | |
| Тип модуляций - вниз -вверх | QPSK, 16QAM, 64QAM QPSK, 16QAM |
| Поддерживаемые стандарты - диапазоны, МГц | от 1 до 14 от 19 до 21 25 26 |
| Диапазон частот, ГГц | от 0,7 до 2,7 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока при частоте 50/60 Гц, В - напряжение переменного тока при частоте 50/60/400 Гц, В | от 100 до 240 от 100 до 132 |
| Потребляемая мощность, В-А, не более | 1100 |
| Габаритные размеры, мм, не более - длина - ширина - высота | 305 435 445 |
| Масса установок, кг, не более | 36 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность, %, | от 15 до 25 до 85 |
наносится в верхнем левом углу руководства по эксплуатации типографским или компьютерным способом и на корпус установок в виде наклейки.
Таблица 5 - Комплектность установок
| Наименование | Обозначение | Количество |
| Установка для тестирования средств беспроводной связи E7515A | 1 шт. | |
| Комплект эксплуатационных документов | 1 к-т | |
| Методика поверки | 651-18-001 МП | 1 экз. |
осуществляется по документу 651-18-001 МП «Инструкция. Установки для тестирования средств беспроводной связи E7515A. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 12 января 2018 г.
Основные средства поверки:
-блок измерительный ваттметра Е1914А, регистрационный № 57386-14, с преобразователями измерительными N8482A, регистрационный № 58375-14 и 8481D, регистрационный № 58320-14; -генератор сигналов Е8257D, регистрационный № 53941-13;
-анализатор сигналов N9030A, регистрационный № 69527-17.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых установок с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация изготовителя.
