| Номер в госреестре | 70708-18 |
| Наименование СИ | Модули для измерений параметров отражения/передачи |
| Обозначение типа СИ | N1055A |
| Изготовитель | Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия |
| Год регистрации | 2018 |
| Срок свидетельства | 28.03.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули для измерений параметров отражения/передачи N1055A (далее - модули) предназначены для измерений параметров отражения (TDR) и передачи (TDT) во временной области соединительных линий на печатной плате, пассивных устройств или высокочастотных кабелей.
Принцип действия модулей основан на измерении уровней сигналов, отражённых или прошедших через пассивный тракт и поступающих на вход осциллографа, и дальнейшем их преобразовании в цифровой код, обработке и отображении измерительной информации на дисплее.
Основные узлы модулей: генератор импульсов, аналого-цифровой преобразователь, микропроцессор, усилитель, схема синхронизации, приемник.
Модули выпускаются в двух- или четырехпортовой модификации.
Модули применяется совместно с осциллографом 86100D. По каждому из каналов модули имеют комбинацию генератора импульсов и приемника, с полосой пропускания 35 ГГц или 50 ГГц (со временем нарастания переходной характеристики до 7 или 10 пс) и обеспечивают точные измерения амплитудных и временных параметров отражённой и падающей волны. В базовый блок осциллографа 86100D может быть установлено от одного до четырёх сменных модулей, что позволяет получить измерительную систему, содержащую от двух до шестнадцати каналов для измерения параметров отражения и передачи. Выносные измерительные головки оснащены встроенной схемой дискретизации с полосой пропускания 35 ГГц или 50 ГГц и обеспечивают измерение несимметричных и дифференциальных сигналов.
Конструктивно модули представляют собой сменный модуль для базового блока осциллографа 86100D в корпусе из алюминия с выносными измерительными головками.
При наличии установленной на осциллографе 86100D программной опции 86100D-202 (или 86100DT-202) модули позволяют измерять профиль импеданса во временной области, расстояния до неоднородностей, S-параметры (коэффициенты передачи и отражения), фазовые характеристики и групповое время запаздывания многопортовых (до 16 портов) устройств и компонентов.
При наличии установленной на осциллографе программной опции для преобразования сигналов 86100D-SIM (или 86100DT-SIM) возможно внесение/устранение влияния каналов для
2 портов, внесение/устранение влияния каналов для 4 портов, добавление моделированного случайного джиттера и шума. Также без наличия источника сигнала возможны симуляция сигналов, внесение в них искажений и влияния каналов и анализ преобразованных сигналов.
Модули имеют следующие дополнительные опции и аксессуары, указанные в таблице 1.
| Название опций и аксессуаров | Описание опций и аксессуаров |
| 86100D-202 | Приложение для расширенного измерения импеданса и S-параметров, фиксированная лицензия |
| 86100DT-202 | Приложение для расширенного измерения импеданса и S-параметров, переносимая лицензия |
| 86100D-BFP | Приложение для автоматического удаления влияния тестовой оснастки, фиксированная лицензия |
| 86100DT-BFP | Приложение для автоматического удаления влияния тестовой оснастки, переносимая лицензия |
| 86100D-SIM | Приложение для преобразования сигналов (внесение/устранение влияния каналов для 2 портов, внесение/устранение влияния каналов для 4 портов, добавление моделированного случайного джиттера и шума), фиксированная лицензия |
| 86100DT-SIM | Приложение для преобразования сигналов (внесение/устранение влияния каналов для 2 портов, внесение/устранение влияния каналов для 4 портов, добавление моделированного случайного джиттера и шума), переносимая лицензия |
| N1055A-32F | Модификация Модуля: 2 порта, полоса пропускания 35 ГГц, соединители типа 2,92 мм (розетка) |
| N1055A-32M | Модификация Модуля: 2 порта, полоса пропускания 35 ГГц, соединители типа 2,92 мм (вилка) |
| N1055A-34F | Модификация Модуля: 4 порта, полоса пропускания 35 ГГц, соединители типа 2,92 мм (розетка) |
| N1055A-34M | Модификация Модуля: 4 порта, полоса пропускания 35 ГГц, соединители типа 2,92 мм (вилка) |
| N1055A-52F | Модификация Модуля: 2 порта, полоса пропускания 50 ГГц, соединители типа 1,85 мм (розетка) |
| N1055A-52M | Модификация Модуля: 2 порта, полоса пропускания 50 ГГц, соединители типа 1,85 мм (вилка) |
| N1055A-54F | Модификация Модуля: 4 порта, полоса пропускания 50 ГГц, соединители типа 1,85 мм (розетка) |
| N1055A-54M | Модификация Модуля: 4 порта, полоса пропускания 50 ГГц, соединители типа 1,85 мм (вилка) |
| N1055A-FS1 | Увеличение частоты дискретизации (с 80 до 250 квыб./с) |

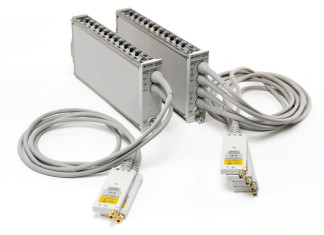

Внешний вид модулей, место пломбировки от несанкционированного доступа и место нанесения знака утверждения типа приведены на рисунке 1.
Программное обеспечение (далее - ПО) для управления работой модулями устанавливается непосредственно на встроенный компьютер осциллографа 86100D и представляет собой приложение, работающее в среде ОС Windows.
ПО предназначено для управления работой узлами установки, расчета значений измеряемых параметров и отображения измерительной информации.
ПО идентифицируется непосредственно, как исполняемый файл, в среде ОС Windows при помощи вспомогательных подпрограмм ОС, а также при помощи специальных программ-идентификаторов (позволяющих рассчитывать значение контрольной суммы). Производителем не предусмотрен иной способ идентификации программного и микропрограммного обеспечения.
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Метрологически значимая часть ПО записана на жесткий диск встроенного компьютера осциллографа 86100D.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «Низкий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 86100D Infiniium DCA-X Firmware Upgrade |
| Номер версии (идентификационный номер) ПО | не ниже A.04.00 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| Опции различных вариантов конфигураций каналов (типы разъемов: F - female (розетка); M - male (вилка)) | 32F/32M | 34F/34M | 52F/52M | 54F/54M |
| Число каналов | 2 | 4 | 2 | 4 |
| Полоса пропускания, ГГц | 35 | 35 | 35/50 | |
| Время нарастания переходной характеристики (от 10 % до 90 %), пс | 10 | 10/7 | ||
| Среднеквадратичное значение собственного шума, мкВ | 730 | 950 | ||
| Диапазон напряжений постоянного тока входного сигнала, В | от -1 до +2 | |||
| Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока одним маркером, В | ±(0,002 + 0,04-Аизм*) | |||
| Диапазон значений смещения напряжения постоянного тока, мВ | ±500 | |||
| Входной динамический диапазон (относительно постоянного смещения), мВ | ±400 | |||
| *где Аизм. - измеренное значение напряжения постоянного тока, В | ||||
| Наименование характеристики | Значение | |
| Номинальное входное сопротивление, Ом | 50 | |
| Тип соединителя, мм | 2,92 | 1,85 |
| Минимальное значение времени нарастания/ спада передаваемого ступенчатого сигнала, пс, не более | 18 | 7 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от 15 до 35 |
| - относительная влажность воздуха, %, не более | 80 |
| Габаритные размеры, мм, не более | |
| - длина | 285 |
| - ширина | 40 |
| - высота | 130 |
наносится в верхнем левом углу руководства по эксплуатации типографским или компьютерным способом и на корпус модулей в виде наклейки.
Таблица 5 - Комплектность модулей
| Наименование | Обозначение | Количество |
| Модуль для измерения параметров отражения/передачи N1055A | 1шт. | |
| Комплект эксплуатационной документации | 1 к-т | |
| Методика поверки | 651-18-004 МП | 1 экз. |
осуществляется по документу 651-18-004 МП «Инструкция. Модули для измерения параметров отражения/передачи N1055A. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 25 января 2018 г.
Основные средства поверки:
калибратор осциллографов 9500B, регистрационный № 30374-13; генератор испытательных импульсов 4005, регистрационный № 37630-08; генератор сигналов Е8257D, регистрационный № 53941-13;
блок измерительный ваттметра Ш914А, регистрационный № 57386-14 с преобразователями измерительными N8482A, регистрационный № 58375-14.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых модулей с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Техническая документация изготовителя.
| Зарегистрировано поверок | 12 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
