| Номер в госреестре | 70709-18 |
| Наименование СИ | Установки для тестирования средств беспроводной связи |
| Обозначение типа СИ | E6640A |
| Изготовитель | Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия |
| Год регистрации | 2018 |
| Срок свидетельства | 28.03.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки для тестирования средств беспроводной связи E6640A (далее - установки) предназначены для воспроизведения и измерений сигналов проводной и беспроводной связи, спутниковых систем и цифрового видео.
Принцип действия установок основан на генерации и измерении уровней сигналов, поступающих на вход установок, и дальнейшем их преобразовании в цифровой код, обработке и отображении измерительной информации на внешнем дисплее.
Установки обеспечивают проведение функциональных испытаний и аттестации оборудования связи следующих проводных и беспроводных стандартов: LTE-Advanced Carrier Aggregation (CA); LTE/LTE-Advanced FDD; LTE/LTE-Advanced TDD; TD-SCDMA; HSPA+; W-CDMA; 1xEV-DO; cdma2000®; GSM/EDGE/EDGE Evo;802.11a/b/g/n/ac/j/p; WiMAX; PHS; DECT; Bluetooth®; многоспутниковые системы GNSS (GPS, ГЛОНАСС, Galileo, Beidou, SBAS, QZSS), а также цифрового видео. Осуществляют управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера, автоматическое тестирование и самодиагностику. Для связи с внешними устройствами имеются интерфейсы USB и LAN.
Основные узлы установок: векторный генератор сигналов, векторный анализатор сигналов, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, блок питания, клавиатура.
Конструктивно установки представляют собой настольный моноблочный прибор, в который устанавливается от 1 до 4-х приемопередающих модуля.

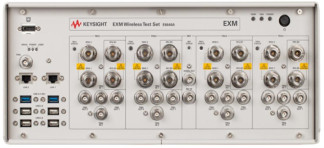

Общий вид установок, место нанесения знака утверждения типа представлены на рисунке 1.
Программное обеспечение (далее - ПО) установки представляет собой приложение, работающее в среде ОС Windows, установленной на встроенный компьютер установки.
ПО предназначено для управления работой узлами установки, расчета значений измеряемых параметров и отображения измерительной информации.
ПО идентифицируется непосредственно, как исполняемый файл, в среде ОС Windows при помощи вспомогательных подпрограмм ОС а также при помощи специальных программ-идентификаторов (позволяющих рассчитывать значение контрольной суммы). Производителем не предусмотрен иной способ идентификации программного и микропрограммного обеспечения.
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Метрологически значимая часть ПО записана на жесткий диск встроенного компьютера.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Низкий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | EXM Wireless Test Set Software E6640A |
| Номер версии (идентификационный номер) ПО | не ниже E.19.55 |
| Цифровой идентификатор ПО |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| 1 | 2 | |
| Диапазон рабочих частот, ГГц: | ||
| опция 504 | от 0,38 до 3,80 | |
| опция 506 | от 0,38 до 6,00 | |
| опция 5WC | от 1,1 до 1,8 | |
| от 2,3 до 2,6 | ||
| от 4,8 до 6,0 | ||
| Диапазоны установки поддиапазонов | от 380 до 495 | |
| частоты (в зависимости от опций), МГц | от 695 до 920 | |
| от 1425 до 1485 | ||
| от 1620 до 2030 | ||
| от 2300 до 2700 | ||
| от 3400 до 3800 | ||
| от 4900 до 6000 | ||
| Дискретность установки частоты, Гц | 1 | |
| Диапазон частот полосы пропускания, МГц | от 0 до 160 (в зависимости от опций и | |
| частотного | диапазона) | |
| Диапазон значений мощности входного | ||
| сигнала, дБ/мВт: | ||
| RF3 I|O и RF3 I|O (полудуплекс опция 2FD) | от -70 до 30 | |
| RFIO3 и RFIO4 (дуплекс опция 4FD) | от -65 до 36 | |
| RFIO1 и RFIO2 (дуплекс) | от -65 до 36 | |
| Пределы абсолютной погрешности измерения мощности входного синусоидального | ||
| сигнала на портах RF3 I|O and RF4 I|O, дБ: | ||
| Диапазон частот | -70 дБ/мВт < Рвх* | -8 дБ/мВт < Рвх |
| < -8 дБ/мВт | < 24 дБ/мВт | |
| от 380 до 495 МГц | ±0,60 | ±0,40 |
| от 695 до 920 МГц | ±0,60 | ±0,65 |
| от 1425 до 1485 МГц | ±0,65 | ±0,55 |
| от 1620 до 2030 МГц: | ||
| полоса пропускания 40 МГц | ±0,45 | ±0,45 |
| полоса пропускания 160 МГц | ±0,70 | ±0,70 |
| от 2300 до 2700 МГц | ||
| полоса пропускания 40 МГц | ±0,55 | ±0,50 |
| полоса пропускания 160 МГц | ±0,80 | ±0,65 |
| от 3400 до 3800 МГц | ±0,65 | ±0,55 |
| от 4900 до 6000 МГц | ||
| полоса пропускания 40 МГц | ±0,75 | ±0,60 |
| полоса пропускания 160 МГц | ±0,90 | ±0,75 |
| 1 | 2 | |
| Пределы абсолютной погрешности измерения мощности входного синусоидального сигнала на портах RFIO1 и RFIO2, RFIO3 и RFIO4, дБ: | ||
| Диапазон частот | -65 дБ/мВт < Рвх | -8 дБ/мВт < Рвх |
| < - 8 дБ/мВт | < 24 дБ/мВт | |
| от 380 до 495 МГц | ±0,50 | ±0,50 |
| от 695 до 920 МГц | ±0,60 | ±0,65 |
| от 1425 до 1485 МГц | ±0,65 | ±0,50 |
| от 1620 до 2030 МГц: | ||
| полоса пропускания 40 МГц | ±0,50 | ±0,45 |
| полоса пропускания 160 МГц | ±0,65 | ±0,60 |
| от 2300 до 2700 МГц | ||
| полоса пропускания 40 МГц полоса пропускания 160 МГц | ±0,55 ±0,75 | ±0,50 ±0,55 |
| от 3400 до 3800 МГц | ±0,65 | ±0,60 |
| от 4900 до 6000 МГц | ||
| полоса пропускания 40 МГц полоса пропускания 160 МГц | ±0,85 ±0,95 | ±0,65 ±0,90 |
| Полоса модуляции векторного генератора, МГц | от 0 до 160 (в зависимости от опции и частотного диапазона) | |
| Память векторного генератора | 4 ГБ, 512 Мвыборок для IQ данных | |
| Диапазон значений мощности выходного сигнала векторного генератора, дБ/мВт: | ||
| порты RF3 I|O и RF4 IO | порты RFIO1 и RFIO2 | |
| от 0,38 до 6,00 ГГц | от -130 до 5 | - |
| от 0,38 до 3,80 ГГц включ. | - | от -130 до -15 |
| св. 3,80 до 6,00 ГГц | - | от -130 до -20 |
| Пределы основной абсолютной погрешности установки мощности выходного | ||
| синусоидального сигнала на портах RF3 I|O и RF4 I|O, дБ: | ||
| от 380 до 1325 МГц: | ||
| 5 дБ/мВт < Р** < -80 дБ/мВт | ±0,50 | |
| -80 < Р < -120 дБ/мВт | ±0,65 | |
| от 1425 до 2700 МГц: | ||
| 5 дБ/мВт < Р < -15 дБ/мВт | ±0,55 | |
| -15 дБ/мВт < Р < -80 дБ/мВт | ±0,75 | |
| -80 < Р < -120 дБ/мВт | ±0,85 | |
| от 3400 до 3800 МГц: | ||
| 5 дБ/мВт < Р < -80 дБ/мВт | ±0,60 | |
| -80 < Р < -110 дБ/мВт | ±1,10 | |
| от 4900 до 6000 МГц: | ||
| 5 дБ/мВт < Р < -15 дБ/мВт | ±0,70 | |
| -15 дБ/мВт < Р < -80 дБ/мВт | ±0,75 | |
| -80 < Р < -100 дБ/мВт | ±1,0 | |
| 1 | 2 |
| Пределы основной абсолютной погрешности установки мощности выходного | |
| синусоидального сигнала на портах RFIO1 и RFIO2, RFIO3 и RFIO4, дБ: | |
| от 380 до 1325 МГц: | |
| -15 дБ/мВт < Р < -80 дБ/мВт | ±0,65 |
| -80 < Р < -120 дБ/мВт | ±0,75 |
| от 1425 до 2700 МГц: | |
| -15 дБ/мВт < Р < -80 дБ/мВт | ±0,65 |
| -80 < Р < -120 дБ/мВт | ±0,75 |
| от 3400 до 3800 МГц: | |
| -15 дБ/мВт < Р < -80 дБ/мВт | ±0,60 |
| -80 < Р < -110 дБ/мВт | ±1,10 |
| от 4900 до 6000 МГц: | |
| -15 дБ/мВт < Р < -80 дБ/мВт | ±0,90 |
| -80 < Р < -100 дБ/мВт | ±1,00 |
| Пределы погрешности установки выходной | |
| мощности в диапазоне выходных мощностей | |
| от минус 65 до 8 дБ/мВт и в диапазоне частот, | |
| не более, дБ: | ±0,5 |
| от 0,3 до 3,5 ГГц включ. | ±0,8 |
| св. 3,5 до 6,0 ГГц включ. | |
| Пределы относительной погрешности вектора | |
| ошибки, %, не более: | ±2 |
| * где Рвх - мощность входного синусоидального сигнала; | |
| ** где Р - мощность выходного синусоидального сигнала. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - частота переменного тока, Гц | 50/60 |
| - напряжение переменного тока, В | от 100 до 120 |
| от 220 до 240 | |
| Потребляемая мощность, В-А, не более | 870 |
| Габаритные размеры, мм, не более | |
| - длина | 450 |
| - ширина | 191 |
| - высота | 581 |
| Масса, кг, не более | 25,9 |
| Условия применения: | |
| - температура окружающего воздуха, °С | от 15 до 25 |
| - относительная влажность, %, | до 85 |
наносится в верхнем левом углу руководства по эксплуатации типографским компьютерным способом и на корпус установок в виде наклейки.
или
Таблица 4 - Комплектность установок
| Наименование | Обозначение | Количество |
| Установки для тестирования средств беспроводной связи E6640A | 1 шт. | |
| Комплект эксплуатационных документов | 1 к-т | |
| Методика поверки | 651-18-006 МП | 1 экз. |
осуществляется по документу 651-18-006 МП «Инструкция. Установки для тестирования средств беспроводной связи E6640A. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 25 января 2018 г.
Основные средства поверки:
частотомер электронно-счетный 53152А, регистрационный № 61967-15; стандарт частоты рубидиевый FS 725, регистрационный № 31222-06; ваттметр N1913A с преобразователем N8485A, регистрационный № 44731-10; генератор сигналов E8257D, регистрационный № 53941-13;
блок измерителя мощности E4418B с преобразователем измерительным 8482В, регистрационный № 38915-08;
аттенюатор ступенчатый ручной 8494B, регистрационный № 60237-15; аттенюатор ступенчатый ручной 8496B, регистрационный № 60237-15.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых установок с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация изготовителя.
