Тепловизоры инфракрасные Guide серии D моделей D160, D400 (далее по тексту -тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
| Номер в госреестре | 70711-18 |
| Наименование СИ | Тепловизоры инфракрасные |
| Обозначение типа СИ | Guide серии D моделей D160 |
| Изготовитель | "Wuhan Guide Infrared Co", Китай; Завод-изготовитель фирма "Wuhan Guide Sensmart Tech Co", Китай |
| Год регистрации | 2018 |
| Срок свидетельства | 28.03.2028 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Тепловизоры инфракрасные Guide серии D моделей D160, D400 (далее по тексту -тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на высококонтрастном сенсорном жидкокристаллическом дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра. В тепловизорах используется ручной режим фокусировки.
Тепловизоры инфракрасные Guide серии D моделей D160, D400 отличаются друг от друга по техническим и метрологическим характеристикам.
Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную температуру, среднюю температуру, температуру в любой точке теплового изображения объекта. Измерительная информация, в т. ч. вместе с голосовой аннотацией, может быть записана в память микропроцессора или на съемную карту памяти типа microSD и передана на персональный компьютер посредством прямого подключения к USB-порту, подключения через HDMI порт или при помощи беспроводной связи по Wi-Fi.

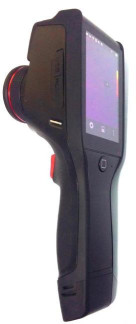

Фотография общего вида тепловизоров инфракрасных Guide серии D моделей D160, D400 приведена на рисунке 1.
Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Firmware |
|
Номер версии (идентификационный номер) ПО, не ниже |
v1.0.0 |
|
Цифровой идентификатор программного обеспечения |
по номеру версии |
Автономное, поставляемое на диске, ПО «Guide analysis software» применяется для обработки тепловых изображений, сохраненных в памяти тепловизора.
приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение характеристики (в зависимости от модели) |
|
|
D160 |
D400 |
|
|
1 |
2 |
3 |
|
Диапазон измерений температуры, °С |
от -20 до +1500 (для поддиапазона от +650 до +1500 применяется высокотемпературный фильтр) |
|
|
Пределы допускаемой абсолютной погрешности измерений температуры (при температуре окружающей среды от +15 до +25 °С) в диапазоне от -20 до +100 °С включ., °С |
±2,0 |
|
|
Пределы допускаемой относительной погрешности измерений температуры (при температуре окружающей среды от +15 до +25 °С) в остальном диапазоне, % |
±2,0 |
|
|
Порог температурной чувствительности (при температуре объекта +30 °С), °С |
< 0,06 |
< 0,045 |
|
Спектральный диапазон, мкм |
от 8 до 14 |
|
|
Углы поля зрения, градус по горизонтали х градус по вертикали: - стандартный объектив - телеобъектив* - широкоугольный объектив |
31,9°х24,2° 10,4°х7,8° |
28,3°х21,5° 13,7°х10,3° 57°х45° |
|
Минимальное фокусное расстояние (в зависимости от объектива), м: - стандартный объектив - телеобъектив* - широкоугольный объектив |
0,5 5,0 0,5 |
0,5 5,0 0,5 |
|
1 |
2 |
3 |
|
Пространственное разрешение, мрад (в зависимости от объектива), мрад: - стандартный объектив ** - телеобъектив ** - широкоугольный объектив |
3,57 1,14 |
1,32 0,65 2,60 |
|
Количество пикселей матрицы детектора, пиксели ^пиксели |
160x120 |
384x288 |
|
Масса (с аккумулятором и со стандартным ИК-объективом), кг, не более |
0,7 |
|
|
Запись изображений или частота обновлений, Гц |
25 |
|
|
Г абаритные размеры, мм (высота х ширина х длина) |
246x137x78 |
|
|
Напряжение питания, В |
12 (адаптер либо аккумуляторная батарея) |
|
|
Срок службы батареи при непрерывном использовании, ч, не более |
4 |
|
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от -10 до +50 от 10 до 95 (без конденсации) |
|
|
* - по дополнительному заказу |
||
наносится на титульный лист Руководства по эксплуатации на тепловизор (в правом верхнем углу) типографским способом, а также при помощи наклейки на корпус тепловизора.
Таблица 3 - Комплектность средства измерений
|
Наименование |
Количество |
|
Тепловизор |
1 шт. |
|
Зарядное устройство |
1 шт. |
|
USB-кабель |
1 шт. |
|
Руководство по эксплуатации (на русском языке) |
1 экз. |
|
Руководство по эксплуатации (на английском языке) |
1 экз. |
|
Методика поверки МП 207-001-2018 |
1 экз. |
|
Аккумуляторные литий-ионные батареи |
2 шт. |
|
Наручный ремешок |
1 шт. |
|
HDMI-кабель |
1 шт. |
осуществляется по документу МП 207-001-2018 «Тепловизоры инфракрасные Guide серии D моделей D160, D400. Методика поверки», утвержденному ФГУП «ВНИИМС» 10.01.2018 г. Основные средства поверки:
Рабочие эталоны 2-го разряда по ГОСТ 8.558-2009 - источники излучения в виде модели абсолютно черного тела, в т.ч. и протяженные, с диапазоном воспроизводимых температур от минус 20 до плюс 1500 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы-изготовителя.
