| Номер в госреестре | 70712-18 |
| Наименование СИ | Контроллеры программируемые логические |
| Обозначение типа СИ | AS |
| Изготовитель | "Delta Electronics, Inc.", Тайвань |
| Год регистрации | 2018 |
| Срок свидетельства | 28.03.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры программируемые логические серии AS (далее - ПЛК) предназначены для измерительного аналого-цифрового преобразования сигналов силы и напряжения постоянного электрического тока, сигналов от термопар и термопреобразователей сопротивления; цифроаналогового преобразования сигналов силы и напряжения постоянного электрического тока.
Принцип действия ПЛК основан на измерении и преобразовании сигналов силы и напряжения постоянного электрического тока, сигналов от термопар и термопреобразователей сопротивления в цифровой код при помощи аналого-цифрового преобразователя (АЦП) и на преобразовании цифрового кода в воспроизводимые сигналы силы и напряжения постоянного электрического тока при помощи цифро-аналогового преобразователя (ЦАП).
ПЛК относятся к проектно-компонуемым устройствам и конструктивно выполнены из соединенных согласно требуемой конфигурации:
- центрального управляющего устройства;
- модулей ввода/вывода дискретных сигналов;
- модулей ввода/вывода аналоговых сигналов: AS04AD-A, AS04DA-A, AS06XA-A, AS04RTD-A, AS04TC-A, AS02LC-A;
- технологических модулей;
- коммуникационных модулей;
- блока питания.
На лицевой поверхности центрального управляющего устройства расположены разъёмы Ethernet и miniUSB для подключения к ПК.

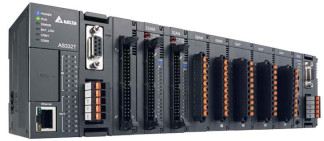

Общий вид ПЛК в сборе представлен на рисунке 1.
Общий вид модулей ввода/вывода сигналов и место нанесения знака поверки представлен на рисунке 2.
Программное обеспечение (ПО) контроллеров функционально разделено на две группы: встроенное системное программное обеспечение (ВСПО) и сервисное ПО, устанавливаемое на персональный компьютер.
ВСПО содержит метрологически значимые компоненты, оно устанавливается в энергонезависимую память контроллеров на заводе-изготовителе. В процессе эксплуатации изменение ВСПО пользователем невозможно (уровень защиты «высокий» в соответствии с Р 50.2.077-2014).
Метрологические характеристики ПЛК, указанные в таблице 2, приведены с учетом влияния ВСПО.
Сервисное ПО -«ISPSoft» - не является метрологически значимым, так как его функциями является конфигурирование ПЛК, а также создание алгоритмической программы ПЛК. В процессе эксплуатации изменение конфигурации ПЛК посредством сервисного ПО пользователем может быть защищено паролём (уровень защиты «средний» в соответствии с Р 50.2.077-2014).
Идентификационные данные сервисного ПО приведены в таблице 1.
| Таблица 1 - Идентификационные данные се | рвисного ПО |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ISPSoft |
| Номер версии | Не ниже v2.0 |
| (идентификационный номер ПО) | |
| Цифровой идентификатор ПО | Не используется |
Основные метрологические характеристики измерительных каналов (ИК) модулей ПЛК приведены в таблице 2.
| Тип модуля | Количество ИК ввода/ вывода | Диапазоны преобразования аналоговых сигналов | Пределы допускаемой основной приведенной к диапазону преобразования погрешности, ±, % | Пределы допускаемой приведенной к диапазону преобразования погрешности в рабочих условиях эксплуатации, ±, % |
| 1 | 2 | 3 | 4 | 5 |
| Модули аналогового ввода сигналов силы и напряжения постоянного электрического тока | ||||
| AS04AD-A | 4/0 | от 0 до 5 В от 1 до 5 В от 0 до 10 В от -5 до +5 В от -10 до +10 В от 0 до 20 мА от 4 до 20 мА от -20 до +20 мА | 0,2 | 0,5 |
| Модули аналогового вывода сигналов силы и напряжения постоянного электрического тока | ||||
| AS04DA-A | 0/4 | от 0 до 5 В от 1 до 5 В от 0 до 10 В от -5 до +5 В от -10 до +10 В от 0 до 20 мА от 4 до 20 мА | 0,2 | 0,5 |
| Модули аналогового ввода/вывода сигналов силы и напряжения постоянного электрического тока | ||||
| AS06XA-A | 4/2 | от 0 до 5 В от 1 до 5 В от 0 до 10 В от -5 до +5 В от -10 до +10 В от 0 до 20 мА от 4 до 20 мА от -20 до +20 мА* | 0,2 | 0,5 |
| Модули аналогового ввода сигналов от термопреобразователей сопротивления (в соответствии с ГОСТ 6651-2009) | ||||
| AS04RTD-A | 4/0 | Pt100/1000 от -180 до +800 °С | 0,1 | 0,5 |
| 100Н/1000Н от -80 до +170 °С | 0,5 | 1,0 | ||
| 50М от -50 до +150°С | 4 | 6 | ||
| 100М от -50 до +150°С | 2 | 4 | ||
| 1 | 2 | 3 | 4 | 5 |
| Модули аналогового ввода сигналов от термопар (в соответствии с ГОСТ Р 8.585-2001) | ||||
| AS04TC-A | 4/0 | Термопары типов: J: от -100 до +1200 °С K:от -100 до +1350 °С R, S: от 0 до +1750 °С T: от -150 до +400 °С E: от -150 до +980 °С N:от -150 до +1300°С Напряжение постоянного электрического тока: от -100 до +100 мВ | 0,5 | 1,0 |
| Модули аналогового ввода сигналов от тензодатчиков | ||||
| AS02LC-A | 2/0 | от 0 до 1 мВ/В от 0 до 2 мВ/В от 0 до 4 мВ/В от 0 до 6 мВ/В от 0 до 20 мВ/В от 0 до 40 мВ/В от 0 до 80 мВ/В | 0,04 | 0,05 |
| Примечание: *- только для ИК ввода | ||||
Основные технические характеристики ПЛК приведены в таблице 3.
Таблица 3 - Основные технические характеристики ПЛК
| Наименование характеристики | Значение |
| Нормальные условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % | от +20 до +30 от 5 до 95 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % | от -20 до +60 от 5 до 95 |
| Температура хранения, °С | от -40 до +80 |
| Параметры электрического питания модуля питания: - напряжение переменного тока, В - частота переменного тока, Гц Параметры электрического питания модулей аналогового ввода/вывода: - напряжение постоянного тока, В | от 100 до 240 50/60 от 20,4 до 28,8 |
| Максимальное число модулей аналогового ввода/вывода | 16 |
| Габаритные размеры модулей ввода/вывода, мм, не более: - высота (с/без клеммной колодки) - ширина - длина | 95/75 35 88 |
| Масса модуля ввода/вывода, кг, не более | 0,4 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Модули аналогового ввода/вывода | AS04AD-A, AS04DA-A, AS06XA-A, AS04RTD-A, AS04TC-A, AS02LC-A | в соответствии с заказом |
| Центральное управляющее устройство; технологический модуль; коммуникационный модуль; блок питания | в соответствии с заказом | |
| Руководство по эксплуатации на русском языке | 1 экз. | |
| Методика поверки | МП 201-002-2018 | 1 экз. |
осуществляется по документу МП 201-002-2018 «ПЛК серии AS. Методика поверки», утвержденному ФГУП «ВНИИМС» 17.01.2018 г.
Основные средства поверки:
калибратор универсальный Н4-7, регистрационный номер в Федеральном информационном фонде (далее - Госреестр) № 22125-01;
мультиметр цифровой прецизионный Fluke 8508А, Госреестр № 25984-14;
мультиметр цифровой Fluke 8845A, Госреестр № 57943-14;
магазин сопротивлений измерительный МСР-60М, Госреестр № 2751-71.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на боковую поверхность модуля ПЛК в соответствии с рисунком 2.
Нормативные документы, устанавливающие требования к контроллерам программируемым логическим серии AS
ГОСТ Р 51841-2001 Программируемые контроллеры. Общие технические требования и методы испытаний.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
