Преобразователи термоэлектрические Н1, Н4, 70716-18

70716-18
Преобразователи термоэлектрические моделей H1, H4 (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры сжиженных газов в криогенных установках.
Карточка СИ
Номер в госреестре 70716-18
Наименование СИ Преобразователи термоэлектрические
Обозначение типа СИ Н1, Н4
Изготовитель "ERCIAT SAS", Франция
Год регистрации 2018
Срок свидетельства 28.03.2024
МПИ (интервал между поверками) Первичная поверка до ввода в эксплуатацию
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Преобразователи термоэлектрические моделей H1, H4 (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры сжиженных газов в криогенных установках.

Описание

Принцип работы термопреобразователей основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, места соединений (спаи) которых находятся при разной температуре. Величина термоэлектродвижущей силы определяется типом материалов чувствительных элементов (ЧЭ) и разностью температур мест соединения (спаев) чувствительных элементов.

ТП моделей H1, H4 отличаются друг от друга по конструктивному исполнению.

Термопреобразователи изготавливаются на основе термопарного кабеля и представляют собой гибкую измерительную вставку, которая состоит из одного чувствительного элемента -термопары с номинальной статической характеристикой преобразования (НСХ) типа «Т» по ГОСТ Р 8.585-2001 с минеральной изоляцией (MgO) термоэлектродов и изолированным незаземленным рабочим спаем, помещенным в защитный чехол из нержавеющей стали (316L), удлинительных термоэлектродных проводов и монтажных приспособлений. Термоэлектродные провода армированы и имеют тефлоновую изоляцию.

ТП модели H4 снабжены дополнительными удлинительными термоэлектродными проводами со штекерным соединением с плоскими разъемами.

Монтаж ТП осуществляется методом установки под слой теплоизоляционных материалов при помощи различных крепежных элементов.

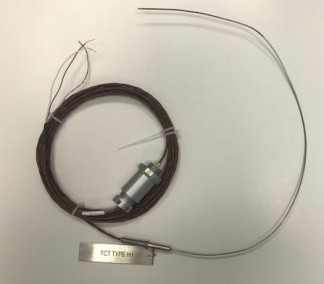

Фотографии общего вида ТП приведены на рисунках 1 и 2.

Пломбирование ТП не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Диапазон измерений температуры, пределы допускаемых отклонений ТЭДС ТП от НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-1:2013) в температурном эквиваленте приведены в таблице 1. Основные технические характеристики ТП приведены в таблице 2.

Таблица 1 - Основные метрологические характеристики для преобразователей термоэлектрических моделей H1, H4_

Условное обозначение

Класс

Диапазон измерений

Пределы допускаемых отклонений ТЭДС ТП

НСХ

допуска

температуры, °С

от НСХ, °С (где t - значение измеряемой температуры, °С)

1

от -40 до +125 включ.

±0,5

св. +125 до +350

±0,004 t

T

2

от -40 до +135 включ.

±1,0

св. +135 до +350

±0,0075 t

3

от -200 до -66 включ.

±0,015 t

св. -66 до +40

1,0

Наименование характеристики

Значение

Электрическое сопротивление изоляции ТП между цепью чувствительного элемента и металлической частью защитной арматуры (при 500 В), МОм, не менее

1000

Длина монтажной части ТП, мм

от 50 до 5000

Диаметр монтажной части ТП, мм

0,5; 1,5; 3 (другие -по специальному заказу)

Масса ТП, кг

от 0,04 до 2

Длина удлинительных термоэлектродных проводов ТП, мм

от 300 до 5500

Маркировка взрывозащиты ТП

2Ex ia IIC T6 Gс X

Назначенный срок службы ТП, лет

10

Средняя наработка до отказа, ч, не менее

40000

Рабочие условия эксплуатации ТП:

-    диапазон температур окружающей среды, °С

-    относительная влажность воздуха, %, не более

от -70 до +85 95

Знак утверждения типа

наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания или типографским способом.

Комплектность

Комплектность ТП приведена в таблице 3.

Таблица 3 - Комплектность средства измерений

Наименование

Кол-во

Примечание

Преобразователь термоэлектрический

1 шт.

модель в соответствии с заказом

Паспорт

1 экз.

-

Методика поверки МП 207.1-072-2017

1 экз.

на партию ТП при поставке в один адрес

Поверка

осуществляется по документу МП 207.1-072-2017 «Преобразователи термоэлектрические моделей H1, H4. Методика поверки», утверждённому ФГУП «ВНИИМС» 06.12.2017 г. Основные средства поверки:

Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-10);

Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07); Калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный № 46576-11); Термостат с флюидизированной средой FB-08 (Регистрационный № 44370-10); Измеритель температуры многоканальный прецизионный МИТ 8.10(М) (Регистрационный № 19736-11).

Допускается применение средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт и (или) на свидетельство о поверке.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия. ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

Международный стандарт МЭК 60584-1:2013 Спецификация и допуски для электродвижущей силы (EMF).

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

Техническая документация фирмы-изготовителя «ERCIAT SAS», Франция.

70716-18
Номер в ГРСИ РФ:
70716-18
Производитель / заявитель:
"ERCIAT SAS", Франция
Год регистрации:
2018
Cрок действия реестра:
28.03.2024
