Весы неавтоматического действия PMA, 70720-18

Назначение

Весы неавтоматического действия РМА (далее - весы) предназначены для измерений массы при статическом взвешивании в процессе смешивания красок и лакокрасочных материалов.

Описание

Принцип действия весов основан на измерении массы методом преобразования измеряемой величины (массы) в другую измеряемую величину (выходной сигнал) с учетом влияния силы тяжести и выталкивающей силы воздуха, действующих на взвешиваемый объект. Конструктивно весы состоят из взвешивающего модуля и модуля терминала.

Результат взвешивания выводится на модуль терминала, оснащенный цветным экраном. Весы имеют верхнее расположение грузоприемной платформы.

Весы оснащены следующими дополнительными устройствами (указанными ниже в соответствии с ГОСТ OIML R 76-1-2011):

-    устройствами установки нуля (Т.2.7.2);

-    полуавтоматическим устройством установки нуля (Т.2.7.2.2);

-    устройством первоначальной установки нуля (Т.2.7.2.4);

-    устройством слежения за нулем (может быть отключено) (Т.2.7.3);

-    устройствами тарирования (Т.2.7.4);

-    устройством уравновешивания тары (Т.2.7.4.1);

-    совмещённым устройством установки нуля и уравновешивания тары (4.6.9);

-    цифровым показывающим устройством с отличающимся делением (Т.2.5.4);

-    устройством полуавтоматической юстировки (4.1.2.5).

Весы выпускаются в разных модификациях, отличающихся:

-    исполнением модуля терминала:

EVO1- c сегментным ЖК-дисплеем,

VIS1- с графическим сенсорным ЖК-дисплеем (LCD);

-    конструктивным исполнением для применения весов в различных зонах;

-    длиной соединительного кабеля USB;

-    типом блока питания и способом подключения весов к сети питания (через: компьютер (ПК), блок питания);

-    конструктивным исполнением интерфейса для передачи данных и автоматического протоколирования

Обозначение модели весов складывается из позиций: X1X2X3X4RU-C, где X1 - модификация, связанная с исполнением модуля терминала: EVO1, VIS1;

X2 - модификация, связанная с конструктивным исполнением-взвешивающего модуля и модуля терминала для применения весов в различных зонах: S, Y, X;

X3 - модификация, связанная с наличием и длиной соединительного кабеля USB: 1, 2, 3, 4; Х4 - модификация, связанная с типом блока питания: N1, M1.

Весы имеют несколько режимов работы (прикладных программ), не связанных с взвешиванием (4.20):

-    расчет с помощью коэффициента (рецептурное взвешивание);

-    взвешивание с функцией пересчета;

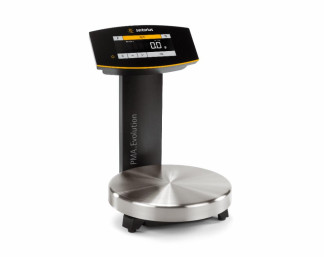

Общий вид весов представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение нанесения знака поверки представлены на рисунках 1 и 2.

На рисунке 2 использованы следующие обозначения: П - место нанесения знака поверки;

MD- наклейка с метрологическими характеристиками весов: Min, Max, e, d, класс

точности, температура эксплуатации;

К - наклейка с обозначением модели весов и заводского номера (один из вариантов)

Sarlorius Lab Instruments GmbH S Co. KG 37070 Goettingen. Germany r™ ^ ^ N»''

EV01S1N1RU-C

S/N 12345678

Made in Germany

Программное обеспечение

Весы оснащены встроенным программным обеспечением (далее - ПО). Программное обеспечение весов заложено в микроконтроллере весов и модуле терминала в процессе производства и защищено от доступа и изменения. Изменение ПО невозможно без применения специализированного оборудования производителя. Версии ПО высвечиваются при обращении к одноименному подпункту меню весов.

Программное обеспечение имеет взвешивающий модуль (основные функции - передача и обработка сигнала с весоизмерительного устройства, последующий пересчет его в единицы массы, хранение данных юстировки, вывод данных на дисплей и передачу на периферийные устройства) и модуль терминала (только VIS 1) (метрологически значимые функции - хранение результатов измерений). Метрологически незначимая часть ПО модуля терминала содержит информацию о количестве прикладных программ в режиме работы, не связанном со взвешиванием, о порядковом номере и (или) годе выпуска.

Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Идентификационные данные метрологически значимой части программного обеспечения (в таблице - ПО).

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

*позиции поставляются по дополнительному заказу

Поверка

осуществляется по Приложению ДА ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Основные средства поверки:

Рабочие эталоны третьего разряда по ГОСТ 8.021-2015.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на переднюю панель весов (если позволяют условия эксплуатации) в соответствии с рисунком 1.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.021-2015 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы

ГОСТ OIML R 76-1-2011 Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания Техническая документация фирмы «Sartorius Lab Instruments GmbH & Co.KG», Германия.
