| Номер в госреестре | 70724-18 |
| Наименование СИ | Комплекс автоматизированный измерительно-вычислительный |
| Обозначение типа СИ | ТМСА 1.0-18.0 Д 086 |
| Изготовитель | ООО "НПП "ТРИМ СШП Измерительные системы", г.С.-Петербург |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0-18.0 Д 086 (далее - комплекс), предназначен для измерений радиотехнических характеристик антенн.
Принцип действия комплекса основан на измерении частотных и угловых зависимостей коэффициента передачи при подключении к измерительным портам векторного анализатора электрических цепей ZVA-24 (ВАЦ) антенных устройств, размещенных в соответствии с условием «дальней зоны». При работе ВАЦ устанавливается в режим измерений параметров S21 или S12, его измерительные порты при помощи кабельных сборок подключаются к входам вспомогательной и исследуемой антенн.
По командам оператора, вводимым в интерфейс управления на персональном компьютере (ПК), контроллер управления и ВАЦ устанавливаются в режимы для измерений в необходимых диапазонах углов и частот. Контроллер управления выдает команды опорно-поворотному устройству (ОПУ), которое устанавливает исследуемую антенну в требуемые угловые положения по азимуту, элевации, поляризации и по слайдеру. ВАЦ измеряет комплексный коэффициент передачи между каналами, к которым подключены антенны. Измеренные частотные и угловые зависимости комплексного коэффициента передачи передаются в ПК, где производится их обработка и представление оператору в заданном виде.
Конструктивно комплекс состоит из безэховой экранированной камеры, четырехкоординатного опорно-поворотного устройства (ОПУ), в комплекте с контроллером осей ТМС 3113, СВЧ вращающимися соединителями, кабелями управления, пультом дистанционного управления, стойки вспомогательных антенн, ВАЦ ZVA-24, комплекта вспомогательных антенн, комплекта эталонных антенн, комплекта ПК с программным обеспечением, приборной стойки, источников бесперебойного питания, комплекта кабелей управления связи и синхронизации, набора инструментов для монтажа и обслуживания комплекса.
ОПУ предназначено для установки и вращения испытываемой антенны в горизонтальной плоскости, в плоскости элевации, поляризации и для перемещения по слайдеру (Az, El, Z, P), где Az - азимут, El - угол места (элевации), Z-слайдер, P-поляризация.
Стойка вспомогательных антенн предназначена для крепления вспомогательных
антенн;
Комплект вспомогательных антенн предназначен для излучения и приема сигналов в заданной полосе частот;
Комплект эталонных антенн предназначен для реализации измерений энергетических характеристик антенн методом замещения;
ВАЦ предназначен для измерений комплексного коэффициента передачи в тракте, включающем в себя испытываемую (или эталонную) и вспомогательную антенны;
Комплект кабелей управления связи и синхронизации, предназначен для коммутации функциональных узлов комплекса;
Комплект РС со специализированным программным обеспечением (ПО) предоставляет оператору интерфейс для автоматизированного управления элементами комплекса, сбора, обработки, хранения и вывода результатов измерений.
Приборная стойка предназначена для размещения оборудования, располагаемого в аппаратной комплекса.
Источники бесперебойного питания обеспечивают стабилизованное электропитание комплекса;
Внешний вид составных частей комплекса приведен на рисунках 1 - 8.
Место размещения знака утверждения типа и схема пломбировки от несанкционированного доступа приведены на рисунках 6 и 8.
(б)
Рисунок 1 - Схематичный вид четырехкоординатного ОПУ (а), схематичный вид стойки вспомогательных антенн (б)

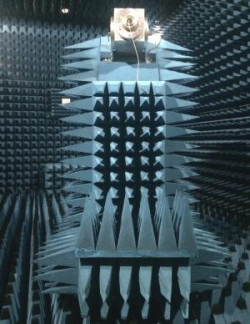

Рисунок 2 - Внешний вид четырехкоординатного ОПУ (а), внешний вид стойки вспомогательных антенн (б)
..чь,. :
Рисунок 3 - Внешний вид вспомогательных антенн ТМА 1-6 И диапазона частот 1-6 ГГц и ТМА 6-18 И диапазона частот 6-18 ГГц
ПО комплекса осуществляет:
- управление элементами комплекса и процессом измерений;
- обработку результатов измерений и получение значений радиотехнических характеристик исследуемой антенны;
- представление радиотехнических характеристик исследуемой антенны в виде таблиц, графиков и диаграмм;
- хранение результатов измерений и радиотехнических характеристик исследуемой антенны.
ПО комплекса работает под управлением операционной системы Windows 7, идентификационные данные ПО комплекса приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | ||
| Идентиф икационное наименование ПО | FrequencyMeas. exe | NFCalc.exe | AmrView.exe |
| Номер версии (идентификационный номер) ПО | 5.1 | 3.20.1 | 3.16.60612 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 6D0A938315B1DB AC4F3B15C308FF C6B0 (алгоритм MD5) | 90F2307A43D1122 07504337B9CCA9F 24 (алгоритм MD5) | FAF113F3C83206E B863D69624F5D3F C0 (алгоритм MD5) |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
приведены в таблицах 2-4.
| Наименование характеристики | Значение характеристики |
| Диапазон рабочих частот, ГГц | от 1 до 18 |
| Динамический диапазон измерений характеристик антенных устройств^ в диапазоне частот, дБ, не менее: от 1 ГГц до 2 ГГц включ. | 83 |
| св. 2 ГГц до 4 ГГц включ. | 79 |
| св. 4 ГГц до 8 ГГц включ. | 82 |
| св. 8 ГГц до 12 ГГц включ. | 80 |
| св. 12 ГГц до 18 ГГц | 72 |
| Коэффициент безэховости в рабочей зоне в диапазоне частот, дБ, не более: от 1 ГГц до 2 ГГц включ. | -35 |
| св. 2 ГГц до 3 ГГц включ. | -40 |
| св. 3 ГГц до 4 ГГц включ. | -45 |
| св. 4 ГГц до 18 ГГц | -50 |
| Пределы допускаемой инструментальной погрешности измерений амплитудных диаграмм направленности (АДН), фазовых (ФДН) и поляризационных диаграмм2), дБ, на уровне: -3 дБ | ±0,10 (±0,7°) |
| -5 дБ | ±0,10 (±0,7°) |
| -10 дБ | ±0,15 (±1,0°) |
| -15 дБ | ±0,20 (±1,4°) |
| -20 дБ | ±0,25 (±1,7°) |
| -25 дБ | ±0,30 (±2,1°) |
| -30 дБ | ±0,35 (±2,4°) |
| -35 дБ | ±0,40 (±2,7°) |
| -40 дБ | ±0,45 (±3,1°) |
| -45 дБ | ±0,50 (±3,4°) |
| -50 дБ | ±0,60 (±4,1°) |
| Пределы допускаемой погрешности измерений коэффициента усиления (КУ) методом замещения3) при погрешности КУ эталонной антенны, дБ: ±0,5 дБ | ±0,8 |
| ±0,8 дБ | ±1,1 |
| ±1,0 дБ | ±1,3 |
| ±1,5 дБ | ±1,8 |
| Диапазон изменений угла поворота ОПУ в азимутальной плоскости | ±200° |
| Диапазон изменений угла поворота ОПУ в плоскости поляризации | ±180° |
| Диапазон изменений угла поворота ОПУ по элевации | от -20 до +90 |
| Пределы допускаемой абсолютной погрешности установки углового положения ОПУ | ±0,1° |
| Диапазон перемещения ОПУ по слайдеру, м, не менее | от 0 до 0,5 |
| Примечания: 1) при полосе фильтра промежуточной частоты не более 10 Гц, выходной мощности ВАЦ | |
| не менее 15 дБм и при коэффициенте усиления измеряемой антенны не менее 10 дБ в диапазоне | |
| частот от 1 до 4 ГГц и не менее 20 дБ в диапазоне частот от 4 до 18 ГГц; | |
| 2) при ширине полосы фильтра промежуточной частоты 10 Гц; 3) при КСВН антенн не более 1,5, уровне ортогональной составляющей поляризации поля | |
| излучения не более -20 дБ, отличии КУ антенн не более 20 дБ, отношении сигнал шум | |
| не менее 50 дБ. | |
диаграмм
| КБ | Уровень АДН | Пределы допускаемой погрешности измерений АДН (ФДН) и поляризационных диаграмм в диапазоне частот 1-18 ГГц, при отношении сигнал/шум, дБ, ± | ||
| 50 | 55 | 60 и более | ||
| -3 дБ | 0,4 (2,2°) | 0,4 (2,2°) | 0,4 (2,2°) | |
| -6 дБ | 0,5 (2,8°) | 0,5 (2,8°) | 0,5 (2,8°) | |
| -10 дБ | 0,7 (4,4°) | 0,7 (4,3°) | 0,7 (4,3°) | |
| -35 | -15 дБ | 1,1 (7,3°) | 1,1 (7,1°) | 1,1 (7,0°) |
| -20 дБ | 1,7 (12,0°) | 1,7 (11,8°) | 1,7 (11,7°) | |
| -25 дБ | 2,7 (19,7°) | 2,7 (19,4°) | 2,6 (19,2°) | |
| -30 дБ | 4,2 (31,5°) | 4,1 (31,0°) | 4,1 (30,8°) | |
| -3 дБ | 0,3 (1,6°) | 0,3 (1,6°) | 0,3 (1,5°) | |
| -6 дБ | 0,3 (2,0°) | 0,3 (1,9°) | 0,3 (1,9°) | |
| -10 дБ | 0,5 (3,0°) | 0,5 (2,9°) | 0,5 (2,9°) | |
| -40 | -15 дБ | 0,7 (4,8°) | 0,7 (4,7°) | 0,7 (4,6°) |
| -20 дБ | 1,2 (7,8°) | 1,1 (7,6°) | 1,1 (7,4°) | |
| -25 дБ | 1,8 (12,7°) | 1,8 (12,3°) | 1,7 (12,0°) | |
| -30 дБ | 2,8 (20,5°) | 2,7 (19,9°) | 2,7 (19,6°) | |
| -35 дБ | 4,3 (32,4°) | 4,2 (31,6°) | 4,2 (31,2°) | |
| -3 дБ | 0,2 (1,2°) | 0,2 (1,2°) | 0,2 (1,2°) | |
| -6 дБ | 0,3 (1,5°) | 0,3 (1,4°) | 0,2 (1,4°) | |
| -10 дБ | 0,4 (2,2°) | 0,4 (2,1°) | 0,4 (2,1°) | |
| -15 дБ | 0,6 (3,5°) | 0,5 (3,3°) | 0,5 (3,2°) | |
| -45 | -20 дБ | 0,8 (5,4°) | 0,8 (5,2°) | 0,8 (5,0°) |
| -25 дБ | 1,3 (8,6°) | 1,2 (8,1°) | 1,2 (7,9°) | |
| -30 дБ | 1,9 (13,7°) | 1,8 (12,9°) | 1,8 (12,5°) | |
| -35 дБ | 3,0 (22,0°) | 2,8 (20,8°) | 2,8 (20,2°) | |
| -40 дБ | 4,5 (34,2°) | 4,3 (32,6°) | 4,2 (31,8°) | |
| -3 дБ | 0,2 (1,0°) | 0,2 (1,0°) | 0,15 (1,0°) | |
| -6 дБ | 0,2 (1,2°) | 0,2 (1,1°) | 0,2 (1,1°) | |
| -10 дБ | 0,3 (1,8°) | 0,3 (1,7°) | 0,3 (1,7°) | |
| -15 дБ | 0,4 (2,7°) | 0,4 (2,6°) | 0,4 (2,5°) | |
| -50 | -20 дБ | 0,6 (4,1°) | 0,6 (3,8°) | 0,6 (3,7°) |
| ■J \J | -25 дБ | 1,0 (6,3°) | 0,9 (5,7°) | 0,8 (5,5°) |
| -30 дБ | 1,4 (9,9°) | 1,3 (8,9°) | 1,2 (8,4°) | |
| -35 дБ | 2,2 (15,8°) | 2,0 (14,0°) | 1,9 (13,2°) | |
| -40 дБ | 3,4 (25,0°) | 3,0 (22,2°) | 2,9 (21,0°) | |
| -45 дБ | - | 4,6 (34,3°) | 4,4 (32,7°) | |
| Примечание 1)КБ-коэффициент безэховости | ||||
Таблица 4 - Технические характеристики комплекса
| Наименование характеристики | Значение характеристики |
| Потребляемая мощность, В А, не более | 3000 |
| Габаритные размеры (длина х ширина х высота), мм, не более: - приборная стойка - четырехкоординатное ОПУ | 800х555х770 1470х560х2150 |
| Наименование характеристики | Значение характеристики |
| Напряжение электропитания от сети переменного тока частотой (50±1) Гц, В | 220±22 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +20 °С, %, не более - атмосферное давление, кПа | от +15 до +25 80 от 84,0 до 106,7 |
наносится на лицевую панель приборной стойки в виде наклейки и типографским способом на титульный лист документа «Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0-18.0 Д 086. Руководство по эксплуатации. ТМСА 086.018. 00Д РЭ».
Комплект поставки комплекса приведен в таблице 4.
Таблица 5 - Комплект поставки комплекса
| Наименование | Обозначение | Заводской номер | Коли чество |
| Комплекс автоматизированный измерительновычислительный в составе: | ТМСА 1.0-18.0 Д 086 | 086 | 1 шт. |
| Четырехкоординатное прецизионное ОПУ в комплекте с контроллером осей ТМС 3113, СВЧ вращающимися соединителями, кабелями управления и пультом дистанционного управления (ПДУ) | ТМП 03В-020 01П-0.5 ТМС 3113 | 0316086О 0416041 | 1 ком-т |
| Стойка вспомогательных антенн | - | - | 1 шт. |
| Комплект безэховой экранированной камеры в составе: - комплект экранированной камеры - радиопоглощающий материал VHP-18-NRL - радиопоглощающий материал FS-50-NRL | VHP-18-NRL FS-50-NRL | - | 1 шт. |
| Векторный анализатор электрических цепей | ZVA-24 | - | 1 шт. |
| Комплект вспомогательных антенн в составе: - ТМА 1-6 И диапазона частот 1-6 ГГц - ТМА6-18 И диапазона частот 6-18 ГГц | ТМА 1-6 И ТМА6-18 И | 0314216 0216331 | 1 шт. |
| Комплект эталонных антенн в составе: - ТМА1-6 Э диапазона частот 1-6 ГГц - ТМА6-18 Э диапазона частот 6-18 ГГц | ТМА 1-6 Э ТМА6-18 Э | 0615305 0216332 | 1 шт. |
| Комплект кабелей управления, связи и синхронизации | - | - | 1 шт. |
| Комплект ПК в комплекте с приборной стойкой | - | - | 1 шт. |
| Источник бесперебойного питания 700 ВА | - | - | 1 шт. |
| Источник бесперебойного питания 1,5 кВА | - | - | 1 шт. |
| Программное обеспечение | - | - | 1 шт. |
| Руководство по эксплуатации | ТМСА 086.018. 00Д РЭ | - | 1 шт. |
| Паспорт | ТМСА 086.018. 00Д ПС | - | 1 шт. |
| Методика поверки | 165-17-10 МП | - | 1 шт. |
осуществляется по документу 165-17-10 МП «Инструкция. Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0-18.0 Д 086. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 20 ноября 2017 года.
Основные средства поверки:
- аттенюатор ступенчатый программируемый 84908M (регистрационный номер в Федеральном информационном фонде 60239-15);
- антенный измерительный комплект АИК 1-40Б (регистрационный номер в Федеральном информационном фонде 55403-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого комплекса с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
Техническая документация изготовителя.
