| Номер в госреестре | 70725-18 |
| Наименование СИ | Антенны измерительные магнитного поля |
| Обозначение типа СИ | П6-119, П6-219 |
| Изготовитель | Акционерное общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс"), г. Курск |
| Год регистрации | 2018 |
| Срок свидетельства | 28.03.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Антенны измерительные магнитного поля П6-119, П6-219 (далее - антенны П6-119, П6-219) предназначены для преобразования напряженности переменного магнитного поля в напряжение переменного тока и в комплекте с измерительным приемником (селективным микровольтметром, анализатором спектра) для измерений напряженности магнитного поля.
Антенны П6-119, П6-219 представляют собой направленную антенну, выполненную в виде одного витка, образующего рамку округлой формы.
Конструктивно антенны П6-119, П6-219 состоят из экранированной рамки соответствующего диаметра и корпуса, в котором установлены соединители и согласующий усилитель.
Под воздействием переменного магнитного поля в экранированной рамке наводится ЭДС, которая пропорциональна напряженности магнитного поля. Сигнал с экранированной рамки через усилитель подается на выходной ВЧ разъем.
Усилитель согласовывает импеданс экранированной рамки с волновым сопротивлением выходного ВЧ разъема и осуществляет частотную коррекцию сигнала, что позволяет получить необходимую величину коэффициента калибровки антенны в рабочем диапазоне частот.
Питание антенн П6-119, П6-219 производится от батарейного блока питания, который поставляется по отдельному заказу.
Установка антенн П6-119, П6-219 возможна на опору любого типа.

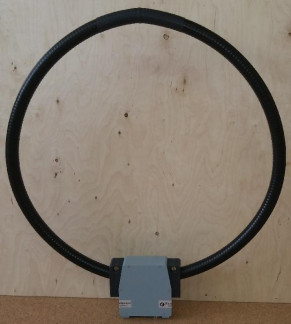

Общий вид антенн П6-119, П6-219 представлен на рисунках 1, 2.
От несанкционированного доступа антенны П6-119, П6-219 защищены пломбированием (нанесением голографической наклейки с логотипом предприятия-изготовителя) и лакокрасочным покрытием.
Место пломбирования (наклейки) антенны П6-119 приведено на рисунке 1.
Место пломбирования (наклейки) антенны П6-219 приведено на рисунке 2.
отсутствует.
Метрологические характеристики приведены в таблице 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для антенны | |
| П6-119 | П6-219 | |
| Диапазон рабочий частот, МГц | от 0,009 до 30 | от 20 до 600 |
| Диапазон изменений коэффициента калибровки, дБ (1 Ом-1м-1) | от -55 до 0 | от -20 до +15 |
| Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ | ±1 ,5 | ±2,0 |
| Максимальная величина измеряемой напряженности магнитного поля (при компрессии 1 дБ), мА-м-1, не менее | 2 | 20 |
| Спектральная плотность собственных шумов, дБ (1 мкА-м-1Тц-0’5), не более | -10 | -30 |
Основные технические характеристики приведены в таблице 2.
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение для антенны |
| П6-119 П6-219 | |
| Тип выходного ВЧ соединителя | N(розетка) |
| Номинальное входное сопротивление, Ом | 50 |
| Напряжение постоянного тока электрического питания, В | +(15,00±0,75) -(15,00±0,75) |
| Тип входного соединителя батарейного блока питания | РС-4ВТ (вилка блочная) |
| Наименование характеристики | Значение для антенны | |
| П6-119 | П6-219 | |
| Масса, г | 1700±10 | 400±10 |
| Диаметр экранированной рамки, мм | 599,0±0,1 | 87,4±0,1 |
| Габаритные размеры, мм: - длина - ширина - высота | 682,0±0,1 599,0±0,1 40,0±0,1 | 191,0±0,1 87,4±0,1 68,6±0,1 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха при +20 °С, %, не более - атмосферное давление, кПа (мм рт.ст.) | от -40 до +50 98 от 84,0 до 106,7 (от 630 до 800) | |
наносится типографским способом на титульный лист документа «Антенна измерительная магнитного поля П6-119. Формуляр КНПР.464639.003 ФО» или на титульный лист документа «Антенна измерительная магнитного поля П6-219. Формуляр КНПР.464641.019 ФО» и в виде наклейки на маркировочный ярлык, расположенный на корпусе антенны П6-119 или на корпусе антенны П6-219.
Комплект поставки антенны П6-119 приведен в таблице 5.
Таблица 3 - Комплектность антенны П6-119
| Наименование | Обозначение | Количество |
| Антенна измерительная магнитного поля П6-119 | КНПР.464639.003 | 1 шт. |
| Формуляр | КНПР.464639.003 ФО | 1 экз. |
| Руководство по эксплуатации | КНПР.464639.003 РЭ | 1 экз. |
| Методика поверки | КНПР.464639.003 МП | 1 экз. |
| Нормы расхода материалов | КНПР.464639.003 НМ | 1 экз. |
| Ящик укладочный | КНПР.321144.124 | 1 шт.* |
| Блок питания | - | 1 шт.* |
| * - поставляется по отдельному заказу | ||
Комплект поставки антенны П6-219 приведен в таблице 6.
Таблица 4 - Комплектность антенны П6-219
| Наименование | Обозначение | Количество |
| Антенна измерительная магнитного поля П6-219 | КНПР.464641.019 | 1 шт. |
| Формуляр | КНПР.464641.019 ФО | 1 экз. |
| Руководство по эксплуатации | КНПР.464641.019 РЭ | 1 экз. |
| Методика поверки | КНПР.464639.003 МП | 1 экз. |
| Нормы расхода материалов | КНПР.464641.019 НМ | 1 экз. |
| Ящик укладочный | КНПР.321144.129 | 1 шт.* |
| Блок питания | - | 1 шт.* |
| * - поставляется по отдельному заказу | ||
осуществляется по документу КНПР.464639.003 МП «Инструкция. Антенны измерительные магнитного поля П6-119, П6-219. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 9 ноября 2017 года.
Основные средства поверки:
- рабочий эталон единицы напряженности магнитного поля 2 разряда по ГОСТ Р 8.808-2012, диапазон частот от 0,009 до 30 МГц, диапазон воспроизведения напряженности магнитного поля от 0,8 до 8 мА-м-1, пределы допускаемой относительной погрешности воспроизведения напряженности магнитного поля ±(6 - 8) %;
- рабочий эталон единицы напряженности магнитного поля 2 разряда по ГОСТ Р 8.808-2012, диапазоне частот от 30 до 1000 МГц, диапазон воспроизведения напряженности магнитного поля от 10 до 100 мА-м-1, пределы допускаемой относительной погрешности воспроизведения напряженности магнитного поля ±(6 - 12) %;
- приемник измерительный приемник R&S ESPI3, регистрационный номер 26743-04 в Федеральном информационном фонде, диапазон частот от 9 кГц до 3 ГГц, пределы допускаемой погрешности измерений среднеквадратичного значения напряжения ±0,7 дБ.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых антенн П6-119, П6-219 с требуемой точностью.
Знак поверки наносится в виде наклейки или оттиска клейма поверителя на свидетельство
о поверке.
приведены в эксплуатационных документах.
ГОСТ Р 8.808-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности магнитного поля в диапазоне частот от 0,000005 до 1000 МГц
ГОСТ Р 51319-99 Совместимость технических средств электромагнитная. Приборы для измерения индустриальных радиопомех. Технические требования и методы испытаний. ГОСТ 8.363-79 ГСИ. Антенны измерительные рамочные. Методы и средства поверки. Антенны измерительные магнитного поля П6-119, П6-219. Технические условия КНПР.464639.003 ТУ
| Зарегистрировано поверок | 116 |
| Поверителей | 9 |
| Актуальность данных | 22.11.2024 |
