Датчики виброскорости Т1-40, 70726-18

Назначение

Датчики виброскорости Т1-40 (далее - датчики) предназначены для измерений виброскорости.

Описание

Датчики являются преобразователями инерционного типа с выходом по напряжению, значение которого прямо пропорционально скорости вибрации.

В основе принципа действия датчиков лежит явление электромагнитной индукции, заключающееся в образовании напряжения в катушке, подвешенной в корпусе датчика и погруженной в поле, генерируемое постоянным магнитом, жестко закрепленным на корпусе датчика.

Конструктивно датчики состоят из подвижной катушки и постоянного магнита, расположенных в металлическом корпусе, имеющим резьбу для подсоединения к контролируемому механизму и разъем для подключения к приемнику выходного сигнала.

Датчики виброскорости Т1-40 изготавливаются в трех модификациях Т1-40/00, Т1-40/VO и Т1-40/ВБ, в зависимости от направления измерений виброскорости. Корпус датчика может быть алюминиевый (исполнение 0) или из нержавеющей стали (исполнение 1) с алюминиевым или пластиковым разъемом. В зависимости от диапазона рабочих температур датчика различают версии: 00 - температурный диапазон от минус 40 до плюс 100 °С; HT -температурный диапазон от минус 40 до плюс 170 °С. Датчики могут изготавливаться во взрывозащищенном исполнении.

Схема обозначения модификаций датчиков:

Т1-40/ ХХ / ХХ / Х / Х / Х

Разъем для подключения:

0    - Алюминиевый

1    - Пластиковый_

Исполнение:

0    - Алюминиевый

1    - Нержавеющая сталь Взрывозащита:

2    - зона 1 по ATEX 8 - зона 0 по ATEX

0 - отсутствует_

Температурный диапазон: 00 - от -40 °С до +100 °С НТ - от -40 °С до +170 °С Направление измерений: 00 - всенаправленный BF - горизонтальный VO - вертикальный_

Общий вид датчиков представлен на рисунке 1.

%>

а)

б)

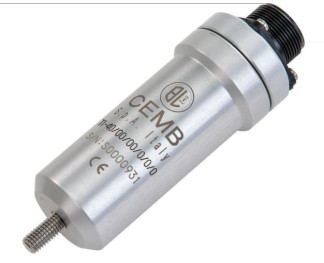

Рисунок 1 - Общий вид датчиков виброскорости T1-40

где а) модификация с всенаправленным (Т1-40/00) направлением измерений;

б) исполнение с горизонтальным (Т1-40/ВЕ) (вертикальным (Т1-40/У0)) направлением

измерений

Пломбирование датчиков виброскорости Т1-40 не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Значение

Модификация

Наименование характеристики

T1-40/00 T1-40/V0 T1-40/BF

Номинальное значение коэффициента преобразования на базовой частоте 75 Гц, мВ/(ммс-1)_

21,2

±10

Пределы допускаемого отклонения коэффициента преобразования от номинального значения на базовой частоте 75 Гц, %_

от 12 до 1000 от 10 до 2000 от 5 до 2000

Диапазон рабочих частот, Гц

Максимальная амплитуда виброперемещения, мм

Неравномерность амплитудно-частотной характеристики, %

-    от 12 до 20 Гц включ.

-    св. 20 >> 700 Гц >>

-    св. 700 >> 1000 Гц >>

-    от 10 до 40 Гц включ.

-    св 40 >> 1500 Гц >>

-    св. 1500 >> 2000 Гц >>

-    от 5 >> 20 Гц включ.

-    св. 20 >> 1500 Гц >>

-    св.1500 >> 2000 Гц >>

Нелинейность амплитудной характеристики, %

Относительный коэффициент поперечного преобразования, %, не более_

±1

±20

±10

±20

±20

±10

±20

±20

±10

±20

±5

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу РТ-МП-4443-441-2017 «ГСИ. Датчики виброскорости Т1-40. Методика поверки», утвержденному ФБУ «Ростест-Москва» 05.09.2017 г.

Основные средства поверки:

-    виброустановка поверочная 2-го разряда по ГОСТ Р 8.800-2012;

-    мультиметр цифровой 34401А (регистрационный номер в Федеральном информационном фонде 54848-13).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.800-2012 ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 110- до 210 Гц Техническая документация изготовителя CEMB S.p.A., Италия
