| Номер в госреестре | 70728-18 |
| Наименование СИ | Акселерометры |
| Обозначение типа СИ | 600 |
| Изготовитель | "PCB Piezotronics, Inc.", США |
| Год регистрации | 2018 |
| Срок свидетельства | 28.03.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Акселерометры серии 600 предназначены для измерений виброускорения.
Акселерометры серии 600 являются преобразователями инерционного типа, имеющими выход по напряжению.
В основе принципа действия акселерометров серии 600 лежит прямой пьезоэлектрический эффект, заключающийся в образовании электрического заряда при механическом воздействии на пьезокристалл.
Конструктивно акселерометры серии 600 состоят из пьезоэлектрического элемента с электродами, инерционного элемента, а также электрических изоляторов, заключенных в металлический корпус.
Акселерометры изготавливаются в одноосевых модификациях. В зависимости от чувствительности, диапазона измерений, массы и габаритных размеров выделяют следующие модификации: 601А01, 601А02, 601А61, 601А92, 602D01, 602D11, 602D91, 603C00, 603C01, 603C02, 603C05, 603C11, 603C61, 603C91, 606B01, 606B61, 607А01, 607A11, 607A61, 608A10, 608A11, 621B40, 621B41, 621B51, 622B01, 623C00, 623C01, 623C61, 624B01, 624B11, 625B01, 625B02, 625B61, 626B01, 626B02, 626B03, 626B61, 627A01, 628F01.
Внешний вид акселерометров серии 600 представлен в таблице 1.

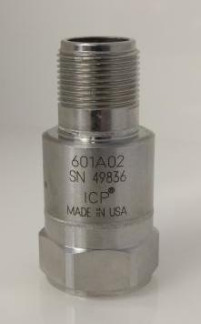

Таблица 1 - Внешний вид акселерометров
| Модификация акселерометра | Общий вид акселерометра |
| 601А01, 601А02, 622В01, 627А01, 628F01 | 1* |
| 601А61 |
601А92
602D01, 602D91
602D11
603C00, 603C01, 603C02, 603С05, 623С00, 623С01, 623С61
603С61
603С91
606В01
606В61
607А01
607А61
.j sn icp®
t
Н fl'-DE IN USA
607А61
рлт.«.«.мг
608А10, 608А11
621В40
621В41
621В51
| Модификация акселерометра | Общий вид акселерометра |
| 624В11 | |
| 626В01, 626В02, 626В03, 626В61 | d |
Пломбирование акселерометров серии 600 не предусмотрено.
отсутствует.
Таблица 2 - Метрологические и технические характеристики
| Модификации | ||||
| Наименование характеристики | 601А02 | 601А92 | 601А01 | 601А61 |
| Значение | ||||
| Номинальное значение коэффици- | ||||
| ента преобразования на базовой | 51,0 | 10,2 | ||
| частоте 100 Гц, мВ/м-с-2 | ||||
| Диапазон измерений пикового значения виброускорения, м/с2 | от 0,15 до 98,00 | от 0,15 до 490,00 | ||
| Диапазон рабочих частот, Гц | от 0,5 до 10000,0 | |||
| Пределы допускаемого отклонения значения коэффициента преобразо- | +10 | |||
| вания от номинального значения на | ||||
| базовой частоте 100 Гц, % | ||||
| Неравномерность амплитудно- | ||||
| частотной характеристики, % от 0,5 до 4000 Гц включ. | 5 | |||
| св. 4000 до 5000 Гц включ. | 10 | - | ||
| св. 5000 до 10000 Гц | 30 | - | ||
| от 0,5 до 10000 Гц | - | 30 | ||
| Наименование характеристики | Модификации | |
| 601А02 601А92 601А01 | 601А61 | |
| Значение | ||
| Нелинейность амплитудной характеристики, % | 1 | |
| Относительный коэффициент поперечного преобразования, %, не более | 5 | |
| Условия эксплуатации: диапазон рабочих температур, °С | от -54 до +121 | |
| Масса, г | 80 | |
| Г абаритные размеры, (диаметр ^высота), мм, не более | 22,2x48,3 22,2x46,3 22,0x49,3 | 22,0x114,0 |
Таблица 3
| Наименование характеристики | Модификации | |||
| 607А01 | 607А11 607А61 608А11 | 608А10 | ||
| Значение | ||||
| Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, мВ/м-с-2 | 10,20 | 1,02 | ||
| Диапазон измерений пикового значения виброускорения, м/с2 | от 0,15 до 490,00 | |||
| Верхний предел показаний пикового значения виброускорения, м/с2 | - | до 4905 | ||
| Диапазон рабочих частот, Гц | от 0,5 до 10000,0 | |||
| Пределы допускаемого отклонения значения коэффициента преобразования от номинального значения на базовой частоте 100 Гц, % | ±10 | |||
| Неравномерность амплитудночастотной характеристики, % | 15 | |||
| Нелинейность амплитудной характеристики, % | 1 | |||
| Относительный коэффициент поперечного преобразования, %, не более | 5 | |||
| Условия эксплуатации: диапазон рабочих температур, °С | от -54 до +121 | |||
| Масса, г | 105 | 31 | 100 | |
| Г абаритные размеры, (диаметрхвысота), мм, не более | 22,0x31,2 | 14,0x24,6 14,0x25,4 | 14,0x64,0 | 14,0x64,0 |
Таблица 4
| Наименование характеристики | Модификации | ||
| 602D01 602D11 602D91 603C01 | 603C00 | 603C02 | |
| Значение | |||
| Номинальное значение коэффициента преобразования -2 на базовой частоте 100 Гц, мВ/м-с" | 10,20 | 1,02 | 51,00 |
| Наименование характеристики | Модификации | ||||
| 602D01 | 602D11 602D91 603C01 603C00 | 603C02 | |||
| Значение | |||||
| Диапазон измерений пикового значения виброускорения, м/с2 | от 0,15 до 490,00 | ||||
| Верхний предел показаний пикового значения виброускорения, м/с2 | ■ 4 vo и о о | - | |||
| Диапазон рабочих частот, Гц | от 0,5 до 8000,0 | от 0,5 до 10000,0 | от 0,5 до 3000,0 | ||
| Пределы допускаемого отклонения значения коэффициента преобразования от номинального значения на базовой частоте 100 Гц, % | ±10 | ||||
| Неравномерность амплитудночастотной характеристики, % | 15 | ||||
| Нелинейность амплитудной характеристики, % | 1 | ||||
| Относительный коэффициент поперечного преобразования, %, не более | 5 | ||||
| Условия эксплуатации: диапазон рабочих температур, °С | от -54 до +121 | ||||
| Масса, г | 74 | 51 | |||
| Г абаритные размеры, (длинах ширинахвысота), мм, не более | 42,1x19,0 х21,5 | 94,0x 40,0x19,0 19,0x21,5 x21,5 | 18,0x42,0* | ||
| Примечание:* Габаритные размеры указаны для диаметра и высоты | |||||
Таблица 5
| Наименование характеристики | Модификации | |
| 603С05 | 603С11 603С61 603C91 606В01 606В61 | |
| Значение | ||
| Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, мВ/м-с-2 | 5,1 | 10,2 |
| Диапазон измерений пикового значения виброускорения, м/с2 | от 0,15 до 490,00 | |
| Верхний предел показаний пикового значения виброускорения, м/с2 | до 981 | - |
| Диапазон рабочих частот, Гц | от 1,2 до 10000,0 | от 0,5 до 10000,0 |
| Пределы допускаемого отклонения значения коэффициента преобразования от номинального значения на базовой частоте 100 Гц, % | ±10 | |
| Неравномерность амплитудночастотной характеристики, % | 15 | |
| Нелинейность амплитудной характеристики, % | 1 | |
| Наименование характеристики | Модификации | |||
| 603С05 | 603С11 603С61 603C91 606В01 606В61 | |||
| Значение | ||||
| Относительный коэффициент поперечного преобразования, %, не более | 5 | |||
| Условия эксплуатации: диапазон рабочих температур, °С | от -54 до +121 | |||
| Масса, г | 51 | 55 | 24 | |
| Габаритные размеры, (диаметр* высота), мм, не более | 18,0*42,0 | 18,0*119 | 18,0*44,0 | 35,0*25,5 |
Таблица 6
Модификации
Наименование характеристики
623С01 621В41 621В51 622В01 621В40 623С00
Значение
Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, мВ/м-с-2_
Диапазон измерений пикового значения виброускорения, м/с2
Верхний предел показаний пикового значения виброускорения, м/с2_
10,2
1,0
от 0,15 до 490,00
до 4905
от 0,8 до 15000,0
от 0,5 до 15000,0
от 1,6 до 20000,0
от 0,8 до 15000,0
Диапазон рабочих частот, Гц
от 0,8 до 20000,0
Пределы допускаемого отклонения значения коэффициента преобразования от номинального значения на базовой частоте 100 Гц, %
+10
Неравномерность амплитудночастотной характеристики, % от 0,5 до 10000 Гц включ. от 0,8 до 10000 Гц включ. от 0,8 до 15000 Гц включ. от 1,6 до 18000 Гц включ. св. 10000 до 15000 Гц включ. св. 15000 до 20000 Гц включ. св. 18000 до 20000 Гц включ.
10
10
10
10
10
10
30
30
30
30
30
30
Нелинейность амплитудной характеристики, %_
1
Относительный коэффициент поперечного преобразования, %, не более
Условия эксплуатации: диапазон рабочих температур, °С
Масса, г
50
30
94
2,8
51
Габаритные размеры, (диаметр* высота), мм, не более
| Наименование характеристики | Модификации | |||||
| 623С61 | 624В01 624В11 625В01 | 625В61 | 625В02 | |||
| Значение | ||||||
| Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, мВ/м-с-2 | 10,2 | 51,0 | ||||
| Диапазон измерений пикового значения виброускорения, м/с2 | от 0,15 до 490,00 | от 0,15 до 98,00 | ||||
| Диапазон рабочих частот, Гц | от 0,8 до 15000,0 | от 0,8 до 10000,0 | от 0,5 до 10500,0 | от 0,5 до 6000,0 | ||
| Пределы допускаемого отклонения значения коэффициента преобразования от номинального значения на базовой частоте 100 Гц, % | ±10 | |||||
| Неравномерность амплитудночастотной характеристики, % от 0,5 до 4000 Гц включ. от 0,8 до 7000 Гц включ. от 0,5 до 7500 Гц включ. от 0,8 до 10000 Гц включ. св. 4000 до 6000 Гц св. 7000 до 10000 Гц св. 7500 до 10500 Гц включ. св. 10000 до 15000 Гц включ. | 10 30 | 10 30 | 10 30 | 10 30 | 10 30 | 10 30 |
| Нелинейность амплитудной характеристики, % | 1 | |||||
| Относительный коэффициент поперечного преобразования, %, не более | 5 | |||||
| Условия эксплуатации: диапазон рабочих температур, °С | от -54 до +121 | |||||
| Масса, г | 51 | 120 | 145 | 133 173 | ||
| Габаритные размеры, (диаметрx высота), мм, не более | 17,5x 112,0 | 35,0x24,5 | 35,0x29,0 | |||
| Таблица 8 | ||||||
| Наименование характеристики | Модификации | |||||
| 626В01 | 626В61 627А01 628F01 626В03 | 626В02 | ||||
| Значение | ||||||
| Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, мВ/м-с-2 | 10,2 | 51,0 | ||||
| Диапазон измерений пикового значения виброускорения, м/с2 | от 0,15 до 490,00 i | от 0,15 Ю 49,10 | от 0,15 до 98,00 | |||
| Диапазон рабочих частот, Гц | от 0,5 до 10000,0 | от 0,5 до 12000,0 | от 0,5 до 6000,0 | |||
| Модификации | ||||||
| Наименование характеристики | 626В01 | 626В61 | 627А01 | 628F01 | 626В03 | 626В02 |
| Значение | ||||||
| Пределы допускаемого отклонения значения коэффициента преобразо- | ±10 | |||||
| вания от номинального значения на | ||||||
| базовой частоте 100 Гц, % | ||||||
| Неравномерность амплитудно- | ||||||
| частотной характеристики, % от 0,5 до 4000 Гц включ. | - | - | - | - | 10 | 10 |
| от 0,5 до 6500 Гц включ. | - | - | - | 10 | - | - |
| от 0,5 до 7000 Гц включ. | 10 | 10 | 10 | - | - | - |
| св. 4000 до 6000 Гц | - | - | - | - | 30 | 30 |
| св. 6500 до 12000 Гц | - | - | - | 30 | - | - |
| св. 7000 до 10000 Гц включ. | 30 | 30 | 30 | - | - | - |
| Нелинейность амплитудной | 1 | |||||
| характеристики, % | ||||||
| Относительный коэффициент | ||||||
| поперечного преобразования, %, не более | 5 | |||||
| Условия эксплуатации: диапазон рабочих температур, °С | от -54 до +121 | |||||
| Масса, г | 150 | 94 | 199 | |||
| Габаритные размеры, (диаметрх высота), мм, не более | 30,0x55,5 | 22,0x52,0 | 30,0x55,5 | |||
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 9 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Акселерометр серии 600 (модификация по заказу) | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | РТ-МП-5029-441-2017 | 1 экз. |
осуществляется по документу РТ-МП-5029-441-2017 «ГСИ. Акселерометры серии 600. Методика поверки», утвержденному ФБУ «Ростест-Москва» 02.11.2017 г.
Основные средства поверки:
- поверочная виброустановка 2-го разряда по ГОСТ Р 8.800-2012;
- осциллограф цифровой LeCroy WaveAce 2034 (регистрационный номер в Федеральном информационном фонде № 53945-13);
- усилитель измерительный NEXUS мод. 2692 (регистрационный номер в Федеральном информационном фонде № 43778-10);
- вольтметр универсальный цифровой быстродействующий В7-43 (регистрационный номер в Федеральном информационном фонде № 10283-85).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
ГОСТ Р 8.800-2012 ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 110-1 до 2104 Гц Техническая документация PCB Piezotronics, Inc., США
