| Номер в госреестре | 70732-18 |
| Наименование СИ | Модули преобразователей напряжения аналого-цифровые |
| Обозначение типа СИ | SIRIUS |
| Изготовитель | Компания "DEWESoft d.o.o.", Словения |
| Год регистрации | 2018 |
| Срок свидетельства | 28.03.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |

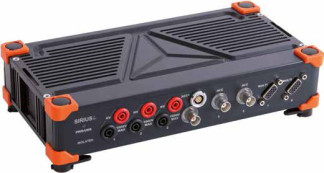

Модули преобразователей напряжения аналого-цифровые SIRIUS (далее - модули) предназначены для воспроизведения и измерений напряжения постоянного и переменного токов, измерений заряда и коэффициента рассогласования мостовых схем.
Принцип действия модулей при измерении напряжения постоянного и переменного токов, заряда основан на согласовании, усилении, аналогово-цифровом преобразовании входных электрических сигналов, дальнейшей обработке информации в персональном компьютере (ПК), её регистрации и выдаче результатов измерений и расчетных величин на внешние устройства в виде, удобном для пользователя. Принцип действия модулей при воспроизведении напряжения постоянного и переменного токов основан на воспроизведении программно-заданных значений напряжения путем цифро-аналогового преобразования, усилении (ослаблении) и согласовании выходного сигнала.
Модули созданы на основе отдельных для каждого измерительного канала унифицированных плат АЦП и ЦАП:
- 24-битный двухъядерный АЦП с частотой дискретизации 200 кГц и с высоким динамическим диапазоном (стандартные модули серии SIRIUS);
- 24-битный двухъядерный АЦП с частотой дискретизации 200 кГц (модули с высокой плотностью каналов серии SIRIUS-HD);
- 16-битный АЦП с частотой дискретизации 1 МГц и аналоговым фильтром зеркальных частот (высокоскоростные модули серии SIRIUS-HS);
- 24-битный ЦАП с частотой дискретизации 200 кГц (SIRIUS-AOUT).
Модули серий SIRIUS и SIRIUS-HS имеют 4 или 8 входных аналоговых каналов, модули серии SIRIUS-HD имеют 16-канальное исполнение, при этом аналоговые каналы могут быть как с дифференциальным подключением, так и с гальванической развязкой. Модули имеют внутренний процессор, производящий цифровую обработку входных сигналов от первичных преобразователей и содержат программно-подключаемые фильтры низких частот Баттерворта, Бесселя и Чебышева 2-го, 4-го и/или 8-го порядков.
Стандартные модули серии SIRIUS могут комплектоваться программно-управляемыми аналоговыми выходами на основе 24-битных ЦАП, разъём типа BNC.
Модули имеют различные конструктивные решения для формирования многоканальных систем различных типов (модульных, корпусных и стоечных) и обеспечивают возможность подключения датчиков с кабельными линиями связи длиной до 500 м.
Для независимого применения отдельных модулей и для формирования модульных и корпусных систем применяются модули в моноблочном пластиковом или металлическом корпусе. На передней панели корпуса расположены разъемы аналоговых входов, CAN и/или счётно-цифровых входов/выходов, а на задней - разъемы интерфейсов USB и EtherCAT (опциональная возможность), разъемы питания, внешней синхронизации и каналов аналоговых выходов.
Модульная система формируется путем вертикального объединения модулей с помощью системы крепления (защелкивающийся механизм). В корпусной системе используется жесткое винтовое крепление корпусов модулей друг к другу. В указанных конфигурациях модули функционируют под управлением внешнего ПК посредством интерфейса USB. В качестве управляющего может выступать как стандартный ПК, так и высокопроизводительный ПК SBOX с сетевым интерфейсом Ethernet, выполненный в том же форм-факторе, что и модули SIRIUS, и интегрированный в модульный набор или корпус.
Для формирования стоечных многоканальных модульных систем применяются функциональные модули, устанавливаемые в базовые блоки (стойки) с интегрированным ПК SBOX с сетевыми интерфейсами Ethernet и EtherCAT:
- стойка SIRIUS R8 (от 1 до 8 модулей, от 8 до 128 аналоговых каналов), в составе стойки ПК в модульном исполнении SBOX-R8;
- стойка с экраном SIRIUS R8D^) (от 1 до 8 модулей, от 8 до 128 аналоговых каналов), в составе стойки ПК в модульном исполнении SBOX-R8 и сенсорный 17-дюймовый экран Full-HD;
- портативная стойка SIRIUS R2D^) (от 1 до 2 модулей, от 8 до 32 аналоговых каналов), в составе стойки ПК в модульном исполнении SBOX и сенсорный 12,1-дюймовый сенсорный экран Full-HD;
- 19-дюймовая стойка SIRIUS R3 на базе ПК (от 1 до 3 модулей, от 8 до 48 аналоговых каналов).
Примечание: Индексы в обозначении модулей: m - компактный 4-х канальный (SIRIUSm); i - входы с гальванической развязкой; f - безвентиляторные, для пылезащищенного исполнения; r - функциональный модуль для стоечного исполнения; отсутствует индекс -стандартный моноблочный модуль с дифференциальными входами. Наличие дополнительных индексов B и e указывает на портативное исполнение с аккумуляторными батареями и на наличие гнезда интерфейса EtherCAT, соответственно.
Пример обозначения: SIRIUSmif - компактный модуль со входами с гальванической развязкой в безвентиляторном исполнении с наличием интерфейса EtherCAT.
Обозначение входных каналов, указанных на модулях в зависимости от функциональных возможностей и типов входных разъемов, где индекс «+» означает наличие каналов цифрового и счётного ввода/вывода.
АСС/АСС+ - аналоговые входы по напряжению, питание датчиков IEPE/ICP/DeltaTron/Isotron, разъем типа BNC.
СНО/СНв+ - аналоговые входы по напряжению и заряду, питание датчиков IEPE/ICP/DeltaTron/Isotron, разъем типа BNC (опционально TNC, L2B7f).
HV/HV+ - аналоговые входы высоковольтного напряжения, штекерный разъем.
LV/LV+ - аналоговые входы по напряжению, мостовое включение датчика деформации с напряжением питания датчиков от 2 до 30 В биполярное, от 0 до 24 В однополярное, питание датчиков IEPE/ICP/DeltaTron/Isotron, разъем типа DB9 (опциально - BNC, штекерный). Опционально входы могут комплектоваться внешними адаптерами типа DSI-LVDT с автоматической идентификацией, с переключаемыми несущими частотами 4 кГц и 10 кГц, с подстройкой фазы, предназначенными для подключения датчиков деформаций и датчиков линейных перемещений на соответствующих несущих частотах (опционально возможна установка промежуточного значения несущей частоты из диапазона от 4 до 10 кГц).
MULTI - аналоговые входы по напряжению, мостовое, полумостовое (1 кОм), четвертьмостовое (120/350 Ом) включение датчика деформации с питанием от 0,1 до 12 В по 3х, 4-х, 5-ти и 6-ти проводной схемам (программируемый шунт 59,88 кОм), аналоговые выходы по напряжению, каналы цифрового ввода/вывода, питание датчиков IEPE/ICP/DeltaTron/Isotron, разъем типа DB15 (опциально - L2B16f). Опционально входы могут комплектоваться внешними адаптерами типа DSI-LVDT
STGМ/STGM+ - аналоговые входы по напряжению, мостовое, полумостовое (1 кОм), четвертьмостовое (120/350 Ом, опционально 100/1000/1500/5000 Ом и прочие попарные комбинации сопротивлений), включение датчика деформации с питанием от 0,1 до 12 В при токе питания от 0,1 до 45 мА по 3-х, 4-х, 5-ти и 6-ти проводной схемам (программируемый шунт 59,88 кОм), включение потенциометрического датчика, токового датчика с использованием внешнего прямого шунта, датчика 4-20 мА с токовой петлёй с использованием внешнего шунта с петлёй питания, питание датчиков IEPE/ICP/DeltaTron/Isotron, разъем типа DB9 (опциально -L2B7f, L2B10f). Опционально входы могут комплектоваться внешними адаптерами типа DSI-LVDT.
STG/STG+ - аналоговые входы по напряжению, мостовое, полумостовое, четвертьмостовое (120/350 Ом, опционально 100/1000/1500/5000 Ом и прочие попарные комбинации сопротивлений) включение датчика деформации с питанием от 0,1 до 20 В при токе питания от 0,1 до 100 мА по 3-х, 4-х, 5-ти и 6-ти проводным схемам, (программируемый шунт 59,88/175 кОм), включение потенциометрического датчика, датчика сопротивления, терморезистивного датчика с диапазоном измерений от -200 °С до +850 °С, токового датчика с использованием внешнего прямого шунта, датчика 4-20 мА с токовой петлёй с использованием внешнего шунта с петлёй питания, питание датчиков IEPE/ICP/DeltaTron/Isotron, разъем типа DB9 (опциально - L2B7f, L2B10f). Опционально входы могут комплектоваться внешними адаптерами типа DSI-LVDT
STGS - аналоговые входы по напряжению, мостовое, полумостовое (1 кОм), четвертьмостовое (120/350 Ом, опционально 100/1000/1500/5000 Ом и прочие попарные комбинации сопротивлений) включение датчика деформации с питанием от 0,1 до 12 В при токе питания от 0 до 45 мА по 3-х, 4-х, 5-ти и 6-ти проводным схемам (программируемый шунт 100 кОм), включение потенциометрического датчика, токового датчика с использованием внешнего прямого шунта, датчика 4-20 мА с токовой петлёй с использованием внешнего шунта с петлёй питания, питание датчиков IEPE/ICP/DeltaTron/Isotron, разъем типа DB9. Опционально входы могут комплектоваться внешними адаптерами типа DSI-LVDT.
Диапазон балансировки мостовых схем относительно диапазона измерений коэффициента рассогласования для всех типов модулей составляет 100 %.
По требованию заказчика в одном модуле могут быть объединены различные типы входных каналов, при этом допускается комбинировать входные каналы только одной серии (стандартные, SIRIUS-HD или SIRIUS-HS). Общий вид модулей в различных конфигурациях приведен на рисунках 1-5. Корпуса модулей являются неразборными без применения специальных инструментов и не имеют настроечных и регулировочных элементов. Пломбирование модулей не предусмотрено.
| “■ я | :S: Л | л. | ■=© | |
| . 1' •• | Ж- | -%L. | '=(5) | |
| - 1' .*!• | •-> ^ | -Ч. -• | -Ч. | ■=S |
| и-г* | -т- | '=@jj | ||
| iT* | :Ц: ^ | % -ш | ||
| X •• | ||||
| I | ’• | |||
| :• н | 1:-. | Л. •* | -*■ | |
| ; о^ !*_ | щ. |
Рисунок 3 - Общий вид стоек SIRIUS R8 (слева) и SIRIUS R2D (справа)
Работа модулей осуществляется под управлением специализированного программного обеспечения DEWESoft, обеспечивающего циклический сбор измерительной информации; расшифровку полученной информации и приведение ее к виду, удобному для дальнейшего использования; визуализацию результатов измерений в цифровом и графическом представлении; обеспечение режимов калибровки и тестирования измерительных каналов модулей, формирование соответствующих протоколов; обеспечение оперативной передачи результатов измерений программам пользователя.
Уровень защиты от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| идентификационное наименование ПО | DEWESoft |
| номер версии (идентификационный номер) ПО | не ниже 7.2.10.18 |
| цифровой идентификатор ПО | 8FEFBE7D |
| Алгоритм вычисления идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики стандартных модулей серии SIRIUS
| Наименование характеристики | Значение |
| SIRIUS-АСС (SIRIUS-АСС+) | |
| Диапазон измерений напряжения постоянного и переменного тока (амплитудные значения), В | от -10 до +10 |
| Верхние пределы (ВП) поддиапазонов измерений напряжения постоянного и переменного тока (амплитудные значения), В | 0,5; 10 |
| Пределы допускаемой приведённой (к ВП) погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц, % | ±0,12 |
| Средний уровень собственных шумов при частоте дискретизации 10 кГц, мкВ, не более: для ВП 0,5 В для ВП 10 В | 1 10 |
| Ширина полосы пропускания по уровню минус 3 дБ в диапазонах частот дискретизации Fs, кГц: в диапазоне частот от 1 до 50 кГц включ. в диапазоне частот св. 50 до 100 кГц включ. в диапазоне частот св. 100 до 200 кГц | 0,494-Fs 0,49-Fs 0,38-Fs |
| Долговременный дрейф за 48 часов, не более, мкВ | 4 |
| SIRIUS-CHG (SIRIUS-CНG+) | |
| Диапазон измерений напряжения постоянного и переменного тока (амплитудные значения), В | от -10 до +10 |
| Верхние пределы поддиапазонов измерений напряжения постоянного и переменного тока (амплитудные значения), В | 0,5; 10 |
| Средний уровень собственных шумов при частоте дискретизации 10 кГц, мкВ, не более: для ВП 0,5 В для ВП 10 В | 1 10 |
| Пределы допускаемой приведённой (к ВП) погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц, % | ±0,05 |
| Диапазон измерений заряда (амплитудные значения), пКл | от -100000 до +100000 |
| Верхние пределы поддиапазонов измерений заряда (амплитудные значения), пКл | 10000 100000 |
| Средний уровень собственных шумов при частоте дискретизации 10 кГц, пКл, не более: для ВП 10000 пКл для ВП 100000 пКл | 0,1 0,3 |
| Наименование характеристики | Значение |
| Ширина полосы пропускания по уровню минус 3 дБ в диапазонах частот дискретизации Fs, кГц: в диапазоне частот от 1 до 50 кГц включ. в диапазоне частот св. 50 до 100 кГц включ. в диапазоне частот св. 100 до 200 кГц | 0,494-Fs 0,49-Fs 0,38-Fs |
| Пределы допускаемой приведённой (к ВП) погрешности измерений заряда на частоте 1 кГц, % | ±0,07 |
| SIRIUS-HV (SIRIUS-HV+) | |
| Диапазон измерений напряжения постоянного и переменного тока (амплитудные значения), В | от -1200 до +1200 |
| Верхние пределы (ВП) поддиапазонов измерений напряжения постоянного и переменного тока (амплитудные значения), В | 50;1200 |
| Средний уровень собственных шумов при частоте дискретизации 10 кГц, мкВ, не более: для ВП 50 В для ВП 1200 В | 15 100 |
| Пределы допускаемой приведённой (к ВП) погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц, % | ±0,05 |
| Ширина полосы пропускания по уровню минус 3 дБ в диапазонах частот дискретизации Fs, кГц: в диапазоне частот от 1 до 50 кГц включ. в диапазоне частот св. 50 до 100 кГц включ. в диапазоне частот св. 100 до 200 кГц | 0,494-Fs 0,49-Fs 0,38-Fs |
| SIRIUS-LV (SIRIUS-LV+) | |
| Диапазон измерений напряжения постоянного и переменного тока (амплитудные значения), В | от -200 до +200 |
| Верхние пределы поддиапазонов измерений напряжения постоянного и переменного тока (амплитудные значения), В | 0,1; 1; 10; 200 |
| Средний уровень собственных шумов при частоте дискретизации 10 кГц, мкВ, не более: для ВП 0,1 В для ВП 1 В для ВП 10 В для ВП 200 В | 1 2 2 40 |
| Пределы допускаемой приведённой (к ВП) погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц, % | ±0,05 |
| Ширина полосы пропускания по уровню минус 3 дБ в диапазонах частот дискретизации Fs, кГц: в диапазоне частот от 1 до 50 кГц включ. в диапазоне частот св. 50 до 100 кГц включ. в диапазоне частот св. 100 до 200 кГц | 0,494-Fs 0,49-Fs 0,38-Fs |
| SIRIUS-MULTI (SIRIUS-MULTI+) | |
| Диапазон измерений напряжения постоянного и переменного тока (амплитудные значения), В | от -10 до +10 |
| Верхние пределы поддиапазонов измерений напряжения постоянного и переменного тока (амплитудные значения), В | 0,05; 0,1; 1; 10 |
| Диапазон измерений коэффициента рассогласования для мостовых схем, мВ/В | от 0,1 до 1000 |
| Наименование характеристики | Значение |
| Средний уровень собственных шумов при частоте дискретизации 10 кГц, мкВ, не более: для ВП 0,05 В для ВП 0,1 В для ВП 1 В для ВП 10 В | 0,2 1 1 2 |
| Пределы допускаемой приведённой (к ВП) погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц, %: для ВП 0,05 В для ВП 0,1 В для ВП 1 и 10 В | ±0,45 ±0,25 ±0,15 |
| Пределы допускаемой приведённой (к ВП) погрешности измерений коэффициента рассогласования для мостовых схем, % | ±0,05 |
| Ширина полосы пропускания по уровню минус 3 дБ в диапазонах частот дискретизации Fs, кГц: от 1 до 50 кГц включ. св. 50 до 100 кГц включ. св. 100 до 200 кГц | 0,494-Fs 0,49-Fs 0,38-Fs |
| SIRIUS-STGM (SIRIUS-STGM+) | |
| Диапазон измерений напряжения постоянного и переменного тока (амплитудные значения), В | от -10 до +10 |
| Верхние пределы поддиапазонов измерений напряжения постоянного и переменного тока (амплитудные значения), В | 0,05; 0,1; 1; 10 |
| Средний уровень собственных шумов при частоте дискретизации 10 кГц, мкВ, не более: для ВП 0,05 В для ВП 0,1 В для ВП 1 В для ВП 10 В | 0,5 1 1 2 |
| Пределы допускаемой приведённой (к ВП) погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц, % | ±0,05 |
| Ширина полосы пропускания по уровню минус 3 дБ в диапазонах частот дискретизации Fs, кГц: от 1 до 50 кГц включ. св. 50 до 100 кГц включ. св. 100 до 200 кГц | 0,494-Fs 0,49-Fs 0,38-Fs |
| Диапазон измерений коэффициента рассогласования для мостовых схем, мВ/В | от 0,1 до 1000 |
| Средний уровень собственных шумов при частоте дискретизации 10 кГц при питании полумостовой 4-х или 5-ти проводной схемы напряжением 5 В, мкВ, не более | 5 |
| Пределы допускаемой приведённой (к ВП) погрешности измерений коэффициента рассогласования для мостовых схем, % | ±0,05 |
| Долговременный дрейф за 48 часов, не более, мкВ | 4 |
| SIRIUS-STG (SIRIUS-STG+) | |
| Диапазон измерений напряжения постоянного и переменного тока (амплитудные значения), В | от -50 до +50 |
| Наименование характеристики | Значение |
| Верхние пределы поддиапазонов измерений напряжения постоянного и переменного тока (амплитудные значения), В | 0,1; 1; 10; 50 |
| Средний уровень собственных шумов при частоте дискретизации 10 кГц, мкВ, не более: для ВП 0,1 В для ВП 1 В для ВП 10 В для ВП 50 В | 1 1 2 10 |
| Пределы допускаемой приведённой (к ВП) погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц, % | ±0,05 |
| Ширина полосы пропускания по уровню минус 3 дБ в диапазонах частот дискретизации Fs, кГц: от 1 до 50 кГц включ. св. 50 до 100 кГц включ. св. 100 до 200 кГц | 0,494-Fs 0,49-Fs 0,38-Fs |
| Диапазон измерений коэффициента рассогласования для мостовых схем, мВ/В | от 0,1 до 1000 |
| Средний уровень собственных шумов при частоте дискретизации 10 кГц при питании полумостовой 4-х или 5-ти проводной схемы напряжением 5 В, мкВ, не более | 5 |
| Пределы допускаемой приведённой (к ВП) погрешности измерений коэффициента рассогласования для мостовых схем, % | ±0,05 |
| Долговременный дрейф за 48 часов, мкВ, не более | 4 |
| АНАЛОГОВЫЕ ВЫХОДЫ | |
| Диапазон воспроизведения напряжения постоянного и переменного тока (амплитудные значения), В | от -10 до +10 |
| Пределы допускаемой приведённой (к ВП) погрешности воспроизведения напряжения постоянного тока и напряжения переменного на частоте 1 кГц, % | ±0,3 |
| Ширина полосы пропускания по уровню минус 3 дБ, кГ ц, не менее | 40 |
| Примечание - Значения уровней собственных шумов и пределов допускаемых приведенных (к ВП) погрешностей измерений напряжения постоянного и переменного токов, заряда и коэффициента рассогласования нормированы для режима измерений с балансировкой усилителей | |
Таблица 3 - Метрологические характеристики модулей с высокой плотностью каналов серии
SIRIUS-HD
| Наименование характеристики | Значение | |
| SIRIUS-HD-ACC (SIRIUS-НD-ACC+) | ||
| Диапазон измерений напряжения постоянного и переменного тока (амплитудные значения), В | от -100 до +100 | |
| Верхние пределы поддиапазонов измерений напряжения постоянного и переменного тока (амплитудные значения), В | 0,1; 1; 10; 100 | |
| Средний уровень собственных шумов при частоте дискретизации 10 кГц, мкВ, не более: | ||
| для ВП 0,1 В | 1 | |
| для ВП 1 В | 2 | |
| для ВП 10 В | 2 | |
| для ВП 100 В | 20 | |
| Наименование характеристики | Значение |
| Ширина полосы пропускания по уровню минус 3 дБ в диапазонах частот дискретизации Fs, кГц: от 1 до 50 кГц включ. св. 50 до 100 кГц включ. св. 100 до 200 кГц | 0,494-Fs 0,49-Fs 0,38-Fs |
| Пределы допускаемой приведённой (к ВП) погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц, , % | ±0,07 |
| SIRIUS-HD-LV | |
| Диапазон измерений напряжения постоянного и переменного тока (амплитудные значения), В | от -100 до +100 |
| Верхние пределы поддиапазонов измерений напряжения постоянного и переменного тока (амплитудные значения), В | 0,1; 1; 10; 100 |
| Пределы допускаемой приведённой (к ВП) погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц, % | ±0,07 |
| Средний уровень собственных шумов при частоте дискретизации 10 кГц, мкВ, не более: для ВП 0,1 В для ВП 1 В для ВП 10 В для ВП 100 В | 1 2 2 20 |
| Ширина полосы пропускания по уровню минус 3 дБ в диапазонах частот дискретизации Fs, кГц: от 1 до 50 кГц включ. св. 50 до 100 кГц включ. св. 100 до 200 кГц | 0,494-Fs 0,49-Fs 0,38-Fs |
| Диапазон измерений коэффициента рассогласования для мостовых схем, мВ/В | от 0,1 до 1000 |
| Пределы допускаемой приведённой (к ВП) погрешности измерений коэффициента рассогласования для мостовых схем, % | ±0,07 |
| SIRIUS-HD-STGS | |
| Диапазон измерений напряжения постоянного и переменного тока (амплитудные значения), В | от -10 до +10 |
| Верхние пределы поддиапазонов измерений напряжения постоянного и переменного тока (амплитудные значения), В | 0,01; 0,1; 1; 10 |
| Средний уровень собственных шумов при частоте дискретизации 10 кГц, мкВ, не более: для ВП 0,01 В для ВП 0,1 В для ВП 1 В для ВП 10 В | 0,5 1 2 2 |
| Пределы допускаемой приведённой (к ВП) погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц, % | ±0,05 |
| Ширина полосы пропускания по уровню минус 3 дБ в диапазонах частот дискретизации Fs, кГц: от 1 до 50 кГц включ. св. 50 до 100 кГц включ. св. 100 до 200 кГц | 0,494-Fs 0,49-Fs 0,38-Fs |
| Наименование характеристики | Значение |
| Диапазон измерений коэффициента рассогласования для мостовых схем, мВ/В | от 0,1 до 1000 |
| Пределы допускаемой приведённой (к ВП) погрешности измерений коэффициента рассогласования для мостовых схем, % | ±0,05 |
| Примечание - Значения уровней собственных шумов и пределов допускаемых приведенных (к ВП) погрешностей измерений напряжения постоянного и переменного токов, коэффициента рассогласования нормированы для режима измерений с балансировкой усилителей | |
Таблица 4 - Метрологические характеристики высокоскоростных модулей серии SIRIUS-HS
| Наименование характеристики | Значение |
| SIRIUS-HS-ACC (SIRIUS-HS-ACC+) | |
| Диапазон измерений напряжения постоянного и переменного тока (амплитудные значения), В | от -1 до +10 |
| Верхние пределы поддиапазонов измерений напряжения постоянного и переменного тока (амплитудные значения), В | 0,2; 1; 5; 10 |
| Пределы допускаемой приведённой (к ВП) погрешности измерений напряжения постоянного тока и напряжения переменного тока на частоте 1 кГц, % | ±0,07 |
| Ширина полосы пропускания по уровню минус 3 дБ, кГц | 500 |
| SIRIUS-HS-raG ^Ж!Ш-НБ-СН&+) | |
| Диапазон измерений напряжения постоянного и переменного тока (амплитудные значения), В | от -1 до +10 |
| Верхние пределы поддиапазонов измерений напряжения постоянного и переменного тока (амплитудные значения), В | 0,1; 0,2; 0,5; 1; 2; 5; 10 |
| Пределы допускаемой приведённой (к ВП) погрешности измерений напряжения постоянного тока, % | ±0,07 |
| Ширина полосы пропускания по уровню минус 3 дБ, кГц | 500 |
| Пределы допускаемой приведённой (к ВП) погрешности измерений напряжения переменного тока: в диапазоне частот до 10 кГц включ. в диапазоне частот св. 10 до 100 кГц | ±0,15 ±2,10 |
| Диапазон измерений заряда (амплитудные значения), пКл | от -100000 до +100000 |
| Верхние пределы поддиапазонов измерений заряда (амплитудные значения), В | 1000; 2000; 5000; 10000; 20000; 50000; 100000 |
| Пределы допускаемой приведённой (к ВП) погрешности измерений заряда на частоте 1 кГц, % | ±0,6 |
| Ширина полосы пропускания в режиме измерений заряда, кГц | 200 |
| SIRIUS-HS-HV (SIRIUS-HS-HV+) | |
| Диапазон измерений напряжения постоянного и переменного тока (амплитудные значения), В | ±1600 |
| Верхние пределы поддиапазонов измерений напряжения постоянного и переменного тока (амплитудные значения), В | 20; 50; 100; 200; 400; 800; 1600 |
| Пределы допускаемой приведённой (к ВП) погрешности измерений напряжения постоянного тока, % | ±0,07 |
| Ширина полосы пропускания по уровню минус 3 дБ, МГц: для ВП 20 В для ВП 50 В для ВП 100; 200; 400; 800; 1600 В | 2,0 1,2 0,7 |
| Наименование характеристики | Значение |
| Пределы допускаемой приведённой (к ВП) погрешности измерений напряжения переменного тока, % в диапазоне частот до 10 кГц включ. в диапазоне частот св. 10 до 100 кГц включ. в диапазоне частот св. 100 до 1000 кГц | ±0,15 ±2,1 ±5,5 |
| SIRIUS-HS-LV (SIRIUS-HS-LV+) | |
| Диапазон измерений напряжения постоянного и переменного тока (амплитудные значения), В | от -100 до +100 |
| Верхние пределы поддиапазонов измерений напряжения постоянного и переменного тока (амплитудные значения), В | 0,05; 0,1; 0,2; 0,5; 1; 2; 5; 10; 20; 50; 100 |
| Пределы допускаемой приведённой (к ВП) погрешности измерений напряжения постоянного тока, %: для ВП 0,05; 0,1; 0,2 В для ВП 0,5; 1; 2; 5; 10; 20; 50; 100 В | ±0,25 ±0,12 |
| Пределы допускаемой приведённой (к ВП) погрешности измерений напряжения переменного тока, %: в диапазоне частот до 10 кГц включ. в диапазоне частот св. 10 до 100 кГц включ. в диапазоне частот св. 100 до 500 кГц | ±0,15 ±2,1 ±10 |
| Ширина полосы пропускания по уровню минус 3 дБ, МГц: для ВП 0,05; 0,1; 0,2 В для ВП 0,5; 1; 2; 5; 10; 20; 50; 100 В | 0,8 1,0 |
| SIRIUS-HS-STG (SIRIUS-HS-STG+) | |
| Диапазон измерений напряжения постоянного и переменного тока (амплитудные значения), В | от -50 до +50 |
| Верхние пределы поддиапазонов измерений напряжения постоянного и переменного тока (амплитудные значения), В | 0,02; 0,04; 0,1; 0,2; 0,4; 1; 2; 5; 10 ;20; 50 |
| Пределы допускаемой приведённой (к ВП) погрешности измерений напряжения постоянного тока, %: для ВП 0,05; 0,1; 0,2 В для ВП 0,5; 1; 2; 5; 10; 20; 50 В | ±0,10 ±0,07 |
| Ширина полосы пропускания по уровню минус 3 дБ, МГц: для ВП 0,02; 0,04; 0,1; 0,5 В для ВП 0,4; 1; 2; 5; 10; 20; 50 В | 0,8 1,0 |
| Пределы допускаемой приведённой (к ВП) погрешности измерений напряжения переменного тока: в диапазоне частот до 10 кГц (включительно) в диапазоне частот от 10 до 100 кГц (включительно) в диапазоне частот от 100 до 500 кГц | ±0,15 ±2,1 ±10 |
| Примечание - Значения уровней собственных шумов и пределов допускаемых приведенных (к ВП) погрешностей измерений напряжения постоянного и переменного токов, заряда нормированы для режима измерений с балансировкой усилителей | |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 198 до 242 от 49 до 51 |
| Наименование характеристики | Значение | ||||
| Габаритные размеры, масса, потребляемая мощность, не более: | |||||
| Платформа | Длина, мм | Ширина, мм | Высота, мм | Масса, кг | Потребляемая мощность, Вт |
| Модули: | |||||
| Компактный (SIRIUSm) | 130 | 135 | 50 | 0,8 | 4 |
| Стандартный | 260 | 135 | 50 | 1,5 | 25 |
| Расширенный | 260 | 135 | 100/150/200/250 | 7,8 | 25 |
| Функциональный модуль для стоечного исполнения | 130 | 44 | 260 | 0,7 | - |
| Стойки: | |||||
| SIRIUS R8(B) | 447 | 312 | 147 | 15,0 | 55 |
| SIRIUS R8D(B) | 447 | 312 | 165 | 16,5 | 65 |
| SIRIUS R2D(B) | 150 | 350 | 260 | 6,0 | 36 |
| SIRIUS R3 | 502 | 482 | 177 | 12,5 | 65 |
| Условия эксплуатации: o/~' -температура воздуха, C -относительная влажность воздуха (при температуре +25 °С), % -атмосферное давление, кПа | от 0 до +60 до 80 от 60 до 104,7 | ||||
наносится типографским способом на титульный лист руководства по эксплуатации и в виде наклейки на верхнюю часть модулей или на боковую часть функциональных модулей.
Таблица 6 - Комплектность модулей
| Наименование | Обозначение | Количество |
| Модуль преобразователей напряжения аналогоцифровой SIRIUS (в зависимости от заказа) | 1 шт. | |
| Адаптер сетевого питания AC/DC | - | 1 шт. |
| Комплект кабелей и аксессуаров | - | 1 к-т |
| Специальное программное обеспечение | DEWESoft | 1 USB flash drive* |
| Руководство по эксплуатации | SIRIUS.01-2018 РЭ | 1 экз.* |
| Паспорт | SIRIUS.01-2018 ПС | 1 экз. |
| Методика поверки | SIRIUS.01-2018 МП | 1 экз.* |
| * Количество определяется при заказе | ||
осуществляется по документу SIRIUS.01-2018 МП «Инструкция. Модули преобразователей напряжения аналого-цифровые SIRIUS. Методика поверки», утвержденному ООО «АСК Экспресс» 30 января 2018 г.
Основные средства поверки:
Калибратор-вольтметр универсальный В1-28 (регистрационный номер в Федеральном информационном фонде 10759-86);
Мультиметр 3458А (рег. № 25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых модулей с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к модулям преобразователей напряжения аналого-цифровым SIRIUS
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 10 до 10 Гц
| Зарегистрировано поверок | 569 |
| Поверителей | 10 |
| Актуальность данных | 16.11.2024 |
