| Номер в госреестре | 70737-18 |
| Наименование СИ | Газоанализаторы углеводородных газов инфракрасные трассовые |
| Обозначение типа СИ | FlexSight™ мод. LS2000 Line-of-Sight |
| Изготовитель | "Detector Electronics Corporation", США |
| Год регистрации | 2018 |
| Срок свидетельства | 28.03.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы углеводородных газов инфракрасные трассовые FlexSight™ модель LS2000 Line-of-Sight (далее - газоанализаторы) предназначены для непрерывного контроля содержания горючих углеводородных газов в воздухе и включения аварийной сигнализации при превышении заданных пороговых уровней.
Газоанализаторы углеводородных газов инфракрасные трассовые FlexSight™ модель LS2000 Line-of-Sight - приборы непрерывного действия, состоящие из двух основных модулей, выполненных в корпусах из нержавеющей стали: источника излучения (Tx) и приемника (Rx). Источник и приемник могут быть разнесены на расстояние от 5 до 120 метров друг от друга.
Принцип действия газоанализаторов основан на поглощении инфракрасного излучения углеводородными газами и преобразовании интенсивности поглощения в единицы интегральной концентрации - НКПР-м. Особенностью конструкции газоанализатора является система открытого оптического пути.
В качестве источника коллимированного ИК-света используется ксеноновая импульсная лампа. Ксеноновая лампа сквозь прозрачное окно в корпусе источника излучает в приемник поток световых импульсов. На длине пути из источника света в приемник происходит поглощение инфракрасного излучения на определенных длинах волн. Степень поглощения зависит от содержания углеводородного газа в воздухе между источником и приемником. Уровень поглощения измеряется двумя оптическими детекторами, расположенными в модуле приемника. Используется двухлучевая схема измерений. По разности сигналов (активного и опорного каналов) микропроцессор определяет содержание углеводородного газа в воздухе и преобразует это значение в выходной токовый сигнал от 4 до 20 мА, который соответствует концентрации углеводородных газов в диапазоне от 0 до 5 НКПР-м.
Приемник оснащен встроенными светодиодными индикаторами состояния и внутренним магнитным калибровочным выключателем для сброса фиксированных сигнализаций и запуска калибровки нуля. Те же функции могут выполняться удаленно с помощью выключателя (мгновенного действия), устанавливаемого между выводами CAL и 0V COM приемника LS2000. Выключатель моментального действия сбрасывает сигнализации, а удержание его включенным в течение 3 секунд и более (не более 30 секунд) запускает программу калибровки.
Оптика источника излучения и приемника системы LS2000 имеет обогрев для защиты от влаги и образования льда. Данные обогреватели управляются через микропроцессор.
Модель LS2000 может работать при расстояниях между источником и приемником от 5 до 120 метров. По заказу возможно исполнение LS2000 в двух вариантах дальности обнаружения: короткий диапазон обнаружения от 5 до 60 метров и длинный диапазон обнаружения от 30 до 120 метров.
В модуле приемника располагаются коммуникационные порты HART и RS-485 MODBUS. Два программируемых релейных выхода обеспечивают подачу сигналов предупреждения и тревоги, а третий сигнализирует о появлении в приборе возможной неисправности.
Г азоанализатор модели LS2000 может использоваться как автономное средство измерений (защиты) или как часть комплексной системы защиты во взрывоопасных зонах с использованием системы контроля и управления пожаротушения Eagle Quantum Premier (EQP).
Общий вид газоанализатора углеводородных газов инфракрасного трассового FlexSight™ модель LS2000 Line-of-Sight представлен на рисунке 1.
Пломбирование газоанализаторов углеводородных газов инфракрасных трассовых FlexSight™ модель LS2000 Line-of-Sight не предусмотрено.
Защита от несанкционированного доступа выполняется в соответствии с требованиями к взрывозащищённому оборудованию.
Для источника излучения Tx крышка клеммного отсека фиксируется стопорным винтом, электронный модуль защищён от отвинчивания семью винтами с шестигранной головкой, требующей специальный ключ Allen ranch.
Для приёмника Rx крышка клеммного отсека фиксируется стопорным винтом, электронный модуль защищён от отвинчивания фиксирующего кольца стопорным винтом.

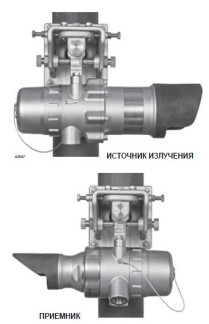

Рисунок 1 - Общий вид газоанализатора углеводородных газов инфракрасного трассового FlexSightTM модель LS2000 Line-of-Sight
Программное обеспечение (далее по тексту ПО) газоанализаторов возможно только одного вида - SIL 2 (полнота безопасности второго уровня).
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Источник излучения (Tx) | |
| Идентификационное наименование ПО | 011823-001 |
| Номер версии (идентификационный номер ПО), не менее | F-72 |
| Цифровой идентификатор ПО (CRC-32) | 0x5CEC6585 |
| Приемник (Rx) | |
| Идентификационное наименование ПО | 011822-001 |
| Номер версии (идентификационный номер ПО), не менее | G-109 |
| Цифровой идентификатор ПО (CRC-32) | 0x45905512 |
представлены в таблицах 2 и 3.
| Наименование характеристики | Значение |
| Диапазон измерений интегральной концентрации, НКПР-м | от 0 до 5 |
| Пределы допускаемой погрешности, %: | |
| - приведенной в диапазоне от 0 до 2,5 НКПР-м включ. | ±10 |
| - относительной в диапазоне св. 2,5 до 5 НКПР-м | ±10 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от 18 до 30 |
| Номинальное напряжение, В | 24 |
| Потребляемая мощность общая (источник и приемник), Вт, не более: | |
| - при напряжении 24 В | 18 |
| - при напряжении 30 В | 23 |
| Максимальное расстояние между излучателем и приемником, м | 120 |
| Время срабатывания сигнализации, Т90, с, не более | 2 |
| Габаритные размеры, мм, не более: | |
| источник излучения: | |
| - длина | 355 |
| - диаметр | 177 |
| приемник: | |
| - длина | 292 |
| - диаметр | 177 |
| Масса, кг, не более: - источник излучения | 11 |
| - приемник | 9 |
| Условия эксплуатации: - температура окружающей среды, °С | от -55 до +75 |
| - относительная влажность, % | от 5 до 99 |
| - атмосферное давление, кПа | от 91,5 до 105,5 |
| Маркировка взрывозащиты | 1ExdeIICT4 X |
наносится типографским способом на титульный лист руководства по эксплуатации и на заводской шильдик каждого модуля газоанализатора методом лазерной гравировки.
Комплектность газоанализаторов представлена в таблице 4.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Газоанализатор углеводородных газов инфракрасный трассовый FlexSight™ модель LS2000 Line-of-Sight | 1 шт. | |
| Г азовая камера 009246-004 IEC METHANE | - | 1 шт. |
| Г азовая камера 009246-006 IEC PROPANE | - | 1 шт. |
| Г азовая камера 009246-008 IEC BUTANE | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Технический паспорт | - | 1 экз. |
| Методика поверки | МП 205-01-2018 | 1 экз. |
осуществляется по документу МП 205-01-2018 «Газоанализаторы углеводородных газов инфракрасные трассовые FlexSight™ модель LS2000 Line-of-Sight. Методика поверки», утвержденному ФГУП «ВНИИМС» 10 января 2018 г.
Основные средства поверки - ГСО 10532-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52350.29.4-2011 Газоанализаторы. Общие технические требования и методы испытаний трассовых газоанализаторов горючих газов.
Техническая документация фирмы-изготовителя «Detector Electronics Corporation», США.
| Зарегистрировано поверок | 63 |
| Поверителей | 4 |
| Актуальность данных | 16.09.2024 |
