Назначение
Генераторы сигналов специальной формы серии АКИП-3420 (далее по тексту - генераторы) предназначены для генерации сигналов стандартных форм: синусоидальной, прямоугольной, треугольной, импульсной, шумовой, постоянного тока, а также сигналов произвольной формы.
Описание
Генераторы представляют собой лабораторные многофункциональные измерительные приборы, принцип действия которых основан на технологии прямого цифрового синтеза, позволяющего получать стабильные, высокоточные сигналы с низким коэффициентом нелинейных искажений.
На передней панели генератора находится цветной жидкокристаллический дисплей, состоящий из двух частей: в верхнем окне отображается форма генерируемого сигнала, в нижнем окне - его параметры. Справа от дисплея находится вертикальный ряд функциональных кнопок, с помощью которых пользователь может выбрать различные формы генерируемых функций и типы функций модуляции, а под дисплеем расположен горизонтальный ряд кнопок управления меню, используемых для настроек параметров генераторов. В нижней части панели расположены выходные разъемы двух каналов, разъем внешней синхронизации и разъем для USB-накопителя.
Для ввода цифровых параметров на передней панели имеется три группы органов управления: курсорные кнопки (со стрелками), вращающийся регулятор параметров и цифровая клавиатура.
На задней панели генераторов имеется разъем для подключения шнура питания, разъемы интерфейсов USB и LAN для подключения генераторов к ПК, входные разъемы для подачи внешнего тактового сигнала 10 МГц, сигнала внешней модуляции и запуска отдельно для каждого канала, вход встроенного частотомера для контроля частоты сигнала и выходной разъем внутреннего опорного генератора 10 МГц.
Генераторы выпускаются в следующих модификациях: АКИП-3420/1, АКИП-3420/2, АКИП-3420/3, которые отличаются верхней границей диапазона частот.

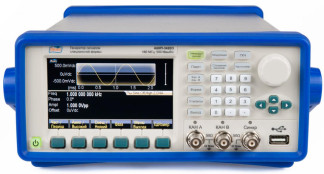

Внешний вид генераторов и место нанесения знака утверждения типа приведены на рисунке 1. Вид задней панели генераторов и схема пломбировки от несанкционированного доступа (один из винтов задней панели) приведена на рисунке 2.
Программное обеспечение
Программное обеспечение (ПО) генераторов установлено на внутренний контроллер и служит для управления режимами работы, выбора встроенных основных и дополнительных функций.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения
Идентификационные данные (признаки)
|
Значение
|
Идентификационное наименование ПО
|
Версия ПО
|
Номер версии (идентификационный номер ПО)
|
не ниже 1800B.1.0.0
|
Примечание - номер версии ПО определяется по последним трем цифрам
|
Рисунок 2 - Вид задней панели генераторов и схема пломбировки от несанкционированного доступа (Б)
Технические характеристики
приведены в таблицах 2 - 10.
Таблица 2 - Метрологические и технические характеристики
Наименование
характеристики
|
Значение характеристики
|
1
|
2
|
3
|
4
|
Модификация
|
АКИП-3420/1
|
АКИП-3420/2
|
АКИП-3420/3
|
Диапазон частот, Гц, для форм сигнала:
- синусоидальный
- прямоугольный
- треугольный (пилообразный)
- импульсный
- произвольный
|
от 110'6 до 80 • 106 от 110-6 до 30106 от 110-6 до 5106 от 110-6 до 30106 от 110-6 до 30106
|
от 110-6до 120 • 106 от 110'6 до 4010 6 от 110-6 до 5106 от 110'6 до 40106 от 110-6 до 30106
|
от 110-6 до 160106 от 1 10-6 до 50106 от 110-6 до 5106 от 110-6 до 50106 от 110-6 до 30106
|
Разрешающая способность, мкГ ц
|
1
|
Число каналов
|
2
|
1
|
2 3 4
|
Диапазон установки уровня выходного сигнала (размах) на нагрузке 50 Ом, В, в диапазонах частот сигнала:
- от 1 мкГц до 40 МГц
- св. 40 МГц до 80 МГц
- св. 80 МГц до 120 МГц
- св. 120 МГц до 160 МГц
|
от 1 10-3 до 10 от 1 • 10-3 до 5 от 110-3 до 2,5 от 110-3 до 2
|
Пределы допускаемой абсолютной погрешности установки уровня напряжения (размах) для сигнала синусоидальной формы частотой 1 кГц, В
|
±(0,01U1)+110-3)
|
Неравномерность АЧХ сигнала синусо-идальной формы относительно 1 МГц, дБм, в диапазонах частот
- до 80 МГц не включ.
- от 80 МГц до 160 МГц
|
±0,2
±0,3
|
Диапазон установки постоянного напряжения смещения на нагрузке 50 Ом, В
|
±5
|
Пределы допускаемой абсолютной погрешности установки постоянного напряжения смещения, В
|
±(0,0Шсмещ2)+2- 10-3+0,005 U)
|
Форма сигнала
|
Синусоидальная, прямоугольная, треугольная, импульсная, белый шум, постоянный уровень, 137 типов предустановленных специальных форм
|
Пределы допускаемой относительной погрешности установки частоты
- стандартно
- с опцией 100
|
±2 10-6 ±2 10-7
|
Виды модуляции3)
|
AM, ЧМ, ФМ, ШИМ, SUM, FSK, 4FSK, QFSK, PSK, 4PSK, QPSK, ASK и OSK, ГКЧ (качание по частоте), пакетный режим
|
Напряжение питающей сети, В
|
от 100 до 240
|
Частота питающей сети, Гц
|
от 45 до 65
|
Потребляемая мощность, В А, не более
|
30
|
Г абаритные размеры, мм, ширина х длина х высота
|
256x367x106
|
Масса, кг
|
3,7
|
Рабочие условия применения4)
- температура окружающего воздуха, °С
- относительная влажность, %, не более
|
от 0 до +40 80
|
Примечания
1) Здесь и далее U - уровень напряжения (размах), В
2) Г де исмещ - величина смещения постоянной составляющей, В
3) Где АМ - амплитудная модуляция, ЧМ - частотная модуляция, ФМ - фазовая модуляция, ШИМ - широтно-импульсная модуляция, SUM - суммирующая модуляция, ГКЧ - режим генератора качания по частоте, FSK, 4FSK, QFSK, PSK, 4PSK, QPSK, ASK и OSK - стандартные виды цифровой модуляции
4) Метрологические характеристики нормируются через 30 минут после прогрева генератора при температуре (23±5) °С
|
Уровень гармоник в выходном сигнале по отношению к
|
|
уровню несущей, дБн1), в диапазонах частот
|
|
до 10 МГц (не включ.)
|
-60
|
от 10 МГц до 80 МГц (не включ.)
|
-55
|
от 80 МГц до 100 МГц (не включ.)
|
-50
|
от 100 МГц
|
-45
|
Суммарные гармонические искажения в диапазоне частот
|
0 1
|
от 20 Гц до 20 кГц, %, не более
|
|
1)Здесь и далее дБн - уровень мощности в дБ относительно уровня несущей
|
Таблица 4 - Характеристики непрерывного сигнала прямоугольной формы и сигнала треугольной
(пилообразной) формы для всех модификаций
|
|
Длительность фронта и среза для уровня сигнала 1 В и частоты 1 кГц, нс, не более
|
8
|
Выброс на вершине, %, не более
|
5
|
Диапазон установки коэффициента заполнения, %
|
от 0,1 до 99,9
|
Асимметричность, %
|
от 0 до 100
|
Таблица 5 - Характеристики импульсного сигнала для всех модификаций
Длительность фронта и среза для уровня сигнала 1 В и частоты 1 кГц, с
|
от 4-10-9 до 1 • 10-4
|
Длительность импульса, с
|
от 110-8 до 1103
|
Выброс на вершине, %, не более
|
5
|
Таблица 6 - Характеристики сигнала произвольной формы для всех модификаций
Память
|
Короткая
|
Длинная
|
Длина точек формы сигнала
|
16384
|
от 6 до 1048576
|
Разрешение по вертикали
|
14 бит
|
Частота дискретизации, Гц
|
5108
|
от 110-6 до 1,25 • 108
|
Таблица 7 - Характеристики амплитудной, частотной, фазовой, широтно-импульсной и SUM модуляции для всех модификаций_
Форма сигнала несущей
|
Синусоидальная, прямоугольная, треугольная, импульсная, произвольная
|
Источник модуляции
|
Внутренний/внешний
|
Форма сигнала модуляции
|
Синусоидальная, прямоугольная, треугольная, импульсная, произвольная
|
Диапазон частоты модуляции, Гц
- для AM, ЧМ, ФМ, ШИМ
- для SUM
|
от 110-3 до 1105 от 110-3 до 1106
|
Диапазон глубины модуляции (АМ), %
|
от 0 до 120
|
Диапазон девиации частоты (ЧМ), Гц
|
от 1 • 10-6 до Гмакс1)/ 2
|
Диапазон девиации фазы (ФМ)
|
от 0° до 360°
|
Диапазон девиации длительности импульса (ШИМ), %
|
от 0 до 99
|
Диапазон установки уровня (SUM), %
|
от 0 до 100
|
Примечание
Для широтно-импульсной модуляции форма сигнала несущей только импульсная 1)Здесь и далее Гмакс - максимальная частота несущего сигнала
|
Таблица 8 - FSK, 4FSK, QFSK, PSK, 4PSK, QPS
|
K, ASK и OSK модуляция для всех модификаций
|
Сигнал несущей
|
Синусоидальный, прямоугольный, треугольный, произвольный
|
Источник модуляции
|
В нутренний/внешний
|
Частота модуляции, Гц
|
от 110 до Гмакс
|
Диапазон перестройки по фазе
|
от 0° до 360°
|
Диапазон перестройки по уровню сигнала (размах), В
|
от 210 до Цнесущ )
|
Диапазон перестройки по времени, с
|
от 410-9 до 400
|
Диапазон перестройки по частоте, Гц
|
от 110-3 до 1106
|
Примечание
1)Где инесущ - уровень сигнала несущей
|
Таблица 9 - Характеристики ГКЧ (качание по частоте) для всех модификаций
Сигнал несущей
|
Синусоидальный, прямоугольный, треугольный, произвольный
|
Тип модуляции
|
Линейная, логарифмическая, пользовательская
|
Время качания, с
|
от 110-3 до 500
|
Источник запуска
|
Ручной, внешний, внутренний
|
Таблица 10 - Пакетная модуляция для всех модификаций
Сигнал несущей
|
Синусоидальный, прямоугольный, треугольный, произвольный
|
Количество циклов
|
от 1 до 1-108
|
Начальная, конечная фаза
|
от 0° до 360°
|
Внутренний период, с
|
от 110-6 до 500
|
Источник запуска
|
Ручной, внешний, внутренний
|
Знак утверждения типа
наносится на переднюю панель генераторов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
приведена в таблице 11.
Таблица 11 - Комплектность генераторов
Наименование и обозначение
|
Количество, шт.
|
Генератор серии АКИП-3420
|
1
|
Сетевой шнур питания
|
1
|
Измерительный кабель ВЧ
|
1
|
Руководство по эксплуатации
|
1
|
Методика поверки ПР-02-2018МП
|
1
|
Поверка
осуществляется по документу ПР-02-2018МП «Генераторы сигналов специальной формы серии АКИП-3420. Методика поверки», утвержденному АО «ПриСТ» 26 января 2018 г.
Основные средства поверки:
- частотомер универсальный CNT-90 (Госреестр № 41567-09);
- стандарт частоты водородный Ч1-1007 (Госреестр № 40466-09);
- ваттметр поглощаемой мощности СВЧ NRP-Z51 (Госреестр № 68120-17);
- вольтметр универсальный В7-78/1 (Госреестр № 69742-17);
- измеритель нелинейных искажений С6-12 (Госреестр № 10737-86);
- осциллограф цифровой запоминающий HD06104AR (Госреестр № 66613-17);
- анализатор сигналов N9030A (Госреестр № 51073-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
ГОСТ 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 10 до 210 Гц.
ГОСТ Р 8.562-2007 ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний. Техническая документация изготовителя «Shijiazhuang Suin Instruments CO., LTD».
