| Номер в госреестре | 70744-18 |
| Наименование СИ | Комплексы стационарные аппаратно-программные фиксации нарушений правил дорожного движения |
| Обозначение типа СИ | "Digital Patrol" |
| Изготовитель | Общество с ограниченной ответственностью "Диджитал Патрол"(ООО "ДП"), г. Челябинск |
| Год регистрации | 2018 |
| Срок свидетельства | 28.03.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы стационарные аппаратно-программные фиксации нарушений правил дорожного движения «Digital Patrol» (далее - комплексы) предназначены: для измерений скорости движения транспортных средств (далее - ТС) в зоне контроля; измерений текущего времени (интервалов времени), синхронизированного с национальной шкалой времени Российской Федерации UTC(SU); измерений текущих навигационных параметров и определения на их основе координат комплексов.
Принцип действия комплексов основан на измерении скорости движения ТС косвенным методом путем измерений расстояния, пройденного ТС в зоне контроля за фиксированный интервал времени, а также на автоматической синхронизации внутренней шкалы времени комплексов со шкалой времени UTC(SU) по NTP и определения собственных координат в плане путем приема и обработке сигналов систем ГЛОННАС/GPS.
Комплекс конструктивно состоит из: блока управления, видеодатчика, инфракрасного (ИК) прожектора.
Блок управления является основным элементом комплексов и предназначен для обработки и обмена информацией, синхронизации со шкалой времени UTC (SU). Блок управления содержит: вычислительный блок, блок питания, преобразователь напряжения, коммутатор связи, блок навигации, датчик вскрытия, розетку электропитания, средства терморегуляции. Корпус блока управления выполнен в виде антивандального, влагозащищенного металлического шкафа. Блок навигации осуществляет прием данных о координатах комплексов.
Видеодатчик состоит из видеокамеры, влагозащищенного кожуха и предназначен для осуществления фотосъемки дороги и распознавания государственных регистрационных знаков (ГРЗ) ТС. Характеристики изображений ГРЗ: размещаются в кадре целиком; изображения символов визуально различимы, четкие, не размытые.
Способы установки комплексов указаны в руководстве по эксплуатации.
Общий вид составных частей комплекса с указанием мест пломбирования и нанесения знака утверждения типа приведен на рисунках 1 и 2.

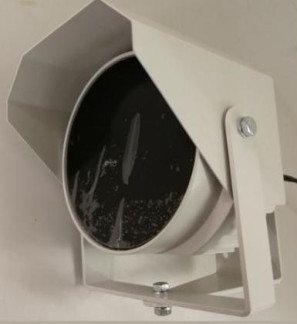

б) ИК-прожектор в) Видеодатчик
Рисунок 1 - Внешний вид составных частей комплекса
Комплексы работают под управлением встроенного программного обеспечения (ПО). Функции, выполняемые ПО:
а) предварительная настройка видеодатчиков перед работой;
б) синхронизация с временем UTC (SU) по NTP;
в) извлечение значений координат из радиочастотного сигнала системы ГЛОНАСС/GPS;
г) правильное (достоверное) распознавание ГРЗ ТС;
д) первичная обработка полученного фото- и видеоматериала.
Защита ПО от изменения метрологически значимой части реализована путем установки парольной защиты.
Уровень защиты ПО комплексов и сохраняемых данных от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Digital Patrol |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений скорости движения ТС, км/ч: - при измерении скорости по видеокадрам - при измерении скорости на контролируемом участке дороги | от 1 до 300 от 1 до 300 |
| Пределы допускаемой погрешности измерений скорости ТС при измерении скорости ТС: - от 1 до 100 км/ч включ., км/ч - св. 100 до 300 км/ч, % от измеряемой величины | ±2 ±2 |
| Пределы допускаемой абсолютной погрешности синхронизации времени относительно шкалы UTC (SU), с | ±2 |
| Г раницы абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат в плане при PDOP не менее 3, м | ±5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время установления рабочего режима, мин, не более: - в зимнее время (температура окружающего воздуха от -40 | |
| до +5 °С включ.) | 5 |
| - в летнее время (температура окружающего воздуха св. +5 | |
| до +50 °С) | 40 |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С | от -40 до +50 |
| - относительная влажность окружающего воздуха при температуре | |
| 25 °С, %, не более | 98 |
| - атмосферное давление, кПа | от 84,7 до 106,7 |
| Степень защиты по ГОСТ 14254-96 | IP54 |
| Напряжение питания от сети переменного тока частотой (5 0± 1) Гц, В | от 187 до 268 |
| Потребляемая мощность комплекса, В А, не более | 1000 |
| Габаритные размеры составных частей комплексов, мм, не более: блок управления | |
| - длина | 410 |
| - ширина | 410 |
| - высота | 210 |
| - видеодатчик | |
| - длина | 410 |
| - ширина | 160 |
| - высота | 150 |
| - ИК-прожектор | |
| - длина | 200 |
| - ширина | 180 |
| - высота | 150 |
| Масса составных частей комплексов, кг, не более: | |
| - блок управления | 20 |
| - видеодатчик | 5 |
| - ИК-прожектор | 2 |
наносится на титульный лист формуляра и руководства по эксплуатации методом компьютерной графики и на корпус блока управления с помощью этикетки, выполненной типографским способом.
Таблица 3 - Комплектность комплексов
| Наименование | Обозначение | Количество |
| Комплекс стационарный аппаратно-программный фиксации нарушений правил дорожного движения «Digital Patrol»: | ||
| 1.Блок управления | 1 шт. | |
| 2. Видеодатчик | 1 - 2* шт. | |
| 3. ИК-прожектор | 1 - 2* шт. | |
| «Комплексы стационарные аппаратно-программные фиксации нарушений правил дорожного движения «Digital Patrol» Руководство по эксплуатации | ДП-00117.РЭ | 1 экз. |
| «Комплексы стационарные аппаратно-программные фиксации нарушений правил дорожного движения «Digital Patrol» Формуляр | ДП-00117.ФО | 1 экз. |
| «Комплексы стационарные аппаратно-программные фиксации нарушений правил дорожного движения «Digital Patrol». Методика поверки | ДП-00117.МП | 1 экз. |
| * Количество составных частей комплекса определяется заказом и указывается в формуляре | ||
осуществляется по документу ДП-00117.МП «Комплексы стационарные аппаратно-программные фиксации нарушений правил дорожного движения «Digital Patrol». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 16 января 2018 г.
Основные средства поверки:
- источники первичные точного времени УКУС-ПИ 02ДМ, регистрационный № 60738-15;
- лазерный дальномер LEICA DISTO D510, регистрационный № 53755-13;
- рабочий эталон единиц координат местоположения 1 разряда по ГОСТ Р 8.750-2011, область пространства до 8000000 м от поверхности геоида, скорость в диапазоне от 0 до 12000 м/с, беззапросная дальность в диапазоне от 0 до 90000000 м, скорость изменения беззапросной дальности в диапазоне от 0 до 11000 м/с.
Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма или наклейки.
ГОСТ 8.129-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерения времени и частоты
ГОСТ Р 57144-2016 «Специальные технические средства, работающие в автоматическом режиме и имеющие функции фото- и киносъемки, видеозаписи, для обеспечения контроля за дорожным движением. Общие технические требования»
Комплексы стационарные аппаратно-программные фиксации нарушений правил дорожного движения «Digital Patrol». Технические условия ДП-00117.ТУ.
| Зарегистрировано поверок | 522 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
