| Номер в госреестре | 70745-18 |
| Наименование СИ | Комплекты измерительных модулей |
| Обозначение типа СИ | КИМ |
| Изготовитель | Филиал АО "Объединенная ракетно-космическая корпорация" - "НИИ космического приборостроения" (АО ОРКК - НИИ КП), г.Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 28.03.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты измерительных модулей (КИМ) (далее - КИМ) предназначены для определения текущих навигационных параметров потребителя по сигналам глобальных навигационных спутниковых систем ГЛОНАСС и/или GPS.
Принцип работы КИМ основан на использовании кодовых и фазовых измерений спутниковых сигналов. Сигналы от спутниковых систем ГЛОНАСС/GPS поступают в антенный модуль, затем в навигационный приёмник, где проводится корреляционная и программная обработка сигнала, далее преобразованный сигнал поступает в управляющий модуль системы высокоточного позиционирования, где происходит анализ, обработка навигационной информации и определяются режимы ее выдачи. Затем навигационная информация через сетевой адаптер передается на персональную электронно-вычислительную машину по сетевому интерфейсу Ethernet.
Конструктивно КИМ выполнен в виде измерительного модуля, представляющего собой пластиковый цилиндр с конусной крышкой, сетевого адаптера и комплекта кабелей.

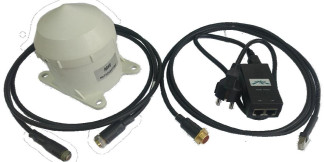

Внешний вид КИМ с указанием мест нанесения знака об утверждении типа и двух пломб, предотвращающих несанкционированный доступ к изменению внутренних узлов конструкции, представлен на рисунке 1.
s---
Место
нанесения знака утверждения
Программное обеспечение КИМ служит для связи персональной электронновычислительной машины с измерительным модулем, чтения, отображения и архивирования текущих навигационных параметров, связанных с фазовым центром спутниковой антенны, размещенной в измерительном модуле.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | Novatel CDU |
| Номер версии (идентификационный номер) | не ниже 3.9 |
| Цифровой идентификатор (контрольная сумма исполняемого кода по алгоритму MD5) Novatel CDU 3.9.0.7 | 9e09a8af94539923 4a04babf4c31512a |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики КИМ
| Наименование характеристики | Значение характеристики |
| Доверительная граница инструментальной абсолютной погрешности | |
| (при доверительной вероятности 0,67) определения : | |
| - координат в плане, м | 1,8 |
| - высоты, м | 3 |
| - скорости, м/с | 0,03 |
*
При работе по сигналам стандартной точности глобальных навигационных спутниковых систем ГЛОНАСС и GPS в частотном диапазоне L1
Таблица 3 - Технические характеристики КИМ
| Наименование характеристики | Значение характеристики |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С | от -40 до +60 |
| Параметры питания в сети переменного тока (через адаптер): - напряжение, В - частота, Гц | от 100 до 240 50/60 |
| Потребляемая мощность, Вт, не более | 5 |
| Габаритные размеры измерительного модуля (длинахширинахвысота), мм, не более | 130x113x125 |
| ** Масса, кг, не более | 1 |
Без устройства крепления (наличие устройства крепления определяется условием договора на поставку)
наносится типографским способом на титульный лист руководства по эксплуатации и на металлическую табличку измерительного модуля КИМ.
Комплект поставки КИМ приведен в таблице 4.
Таблица 4 - Комплект поставки
| Наименование | Обозначение | Количество | Примечание |
| 1. Комплект измерительного модуля (КИМ) в составе: | ЦДКТ 464316 101 | 1 компл. | |
| 1.1. Модуль измерительный | ЦДКТ 464316 092 | 1 шт. | |
| 1.2. Кабель 2 м | ЦДКТ 68561 1 535 | 1 шт. | |
| 1.3. Кабель 2 м | ТТДКТ 685611 734 | 1 шт. | |
| 1.4. Кабель 20 м | ЦДКТ 68561 1 536 | 1 шт. | По заказу |
| 1.5. Сетевой адаптер 15 В 12 Вт | Ubiquiti РоЕ-15 adapter | 1 шт. | По заказу |
| 1.6. Компакт-диск с программным обеспечением Novatel CDU | 1 шт. | По заказу | |
| 1.7. Устройство крепления модуля измерительного | ЦДКТ 301329 001 | 1 шт. | По заказу |
| 2. Руководство по эксплуатации | ЦДКТ 464316 101 РЭ | 1 экз. | Один экземпляр на партию |
| 3. Паспорт | ЦДКТ 464316 101 ПС | 1 экз. | |
| 4. Методика поверки | 651-17-040 МП | 1 экз. | |
| 5. Упаковка | ЦДКТ.425955.021 | 1 компл. |
осуществляется по документу 651-17-040 МП «Инструкция. Комплект измерительного модуля (КИМ). Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 07.12.2017 г.
Основные средства поверки:
- рабочий эталон единиц координат местоположения 1 разряда по ГОСТ Р 8.750-2011, доверительная граница абсолютной погрешности (при доверительной вероятности 0,67): воспроизведения координат потребителя ГНСС в системах координат ПЗ-90.2, ПЗ-90.11, WGS-84, локальных системах 0,1 м; воспроизведения скорости изменения беззапросной дальности 0,005 м/с; предел допускаемого СКО случайной составляющей абсолютной погрешности формирования беззапросной дальности (псевдодальности) при доверительной вероятности 0,67: по фазе дальномерного кода 0,05 м; по фазе несущей частоты 0,001 м.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых КИМ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений. Г осударственная поверочная схема для координатно-временных средств измерений Техническая документация изготовителя
| Зарегистрировано поверок | 64 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
