Трансформаторы напряжения антирезонансные трехфазные НАЛИ-НТЗ, 70747-18

70747-18
Трансформаторы напряжения антирезонансные трехфазные НАЛИ-НТЗ (далее -трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты с неэффективно заземленной нейтралью.
Карточка СИ
Номер в госреестре 70747-18
Наименование СИ Трансформаторы напряжения антирезонансные трехфазные
Обозначение типа СИ НАЛИ-НТЗ
Изготовитель Общество с ограниченной ответственностью "Невский Трансформаторный Завод "Волхов" (ООО "НТЗ "Волхов"), г. Великий Новгород
Год регистрации 2018
Срок свидетельства 28.03.2028
МПИ (интервал между поверками) 16 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы напряжения антирезонансные трехфазные НАЛИ-НТЗ (далее -трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты с неэффективно заземленной нейтралью.

Описание

Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.

Трансформаторы предназначены для установки в шкафы КРУ(Н) и другие электроустановки и являются комплектующими изделиями.

Трансформаторы напряжения НАЛИ-НТЗ - трехфазные, антирезонансные, электромагнитные, с литой изоляцией, с возможностью контроля изоляции сети

Трансформаторы изготавливаются в виде опорной конструкции. Выводы первичной обмотки «А», «В», «С» расположены на верхней поверхности трансформатора. Заземляемый вывод «Х» и выводы вторичных обмотки расположены в нижней части трансформатора. Трансформаторы конструктивного исполнения с предохранителями имеют защитные предохранительные устройства с плавкой вставкой, которые располагаются сверху над выводами «А», «В», «С» первичной обмотки трансформатора.

Активная часть трансформатора состоит из двух трансформаторов, залитых в одном корпусе. Первый трансформатор - трансформатор прямой последовательности (ТПП) -трехфазный трехстержневой, второй - трансформатор нулевой последовательности (ТНП) -однофазный двухстержневый.

Выводы вторичных обмоток трансформаторов выполнены в виде винтов М6 и расположены в нижней части корпуса. Для защиты от несанкционированного доступа к выводам вторичных обмоток предусмотрена прозрачная крышка с возможностью пломбирования.

Корпус трансформаторов выполнен в виде блока, отлитого из компаунда на основе эпоксидной смолы, обеспечивающем главную изоляцию и защиту обмоток от климатических и механических воздействий.

На боковой стенке корпуса трансформаторов со стороны выводов вторичных обмоток размещена табличка технических данных.

На опорных швеллерах, образующих установочную раму трансформатора, имеются четыре отверстия диаметром 14 мм, предназначенные для крепления трансформатора на месте установки, а также шпилька М8 для заземления.

Трансформаторы имеют пополняемый ряд конструктивных исполнений, отличающихся номинальным напряжением, количеством обмоток, расположением выводов, размерами корпуса, массой.

Маркировка выводов первичной и вторичных обмоток - рельефная, выполняется эпоксидным компаундом при заливке трансформатора в форму. По согласованию с заказчиком маркировка выводов вторичных обмоток может быть выполнена в виде липкой аппликации под защитную крышку.

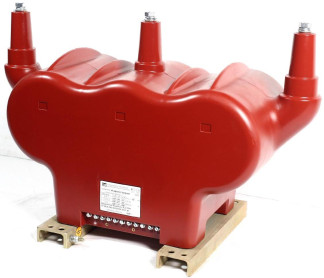

Общий вид трансформаторов представлен на рисунках 1 - 2.

Конструктивное исполнение трансформаторов определяется структурой условного обозначения, представленной на рисунке 3.

Рабочее положение трансформаторов в пространстве - любое.

Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям. Допускается замена предохранительных устройств в случае их срабатывания.

да.

Н А Л И - НТЗ-Х -(Х)- Х/Х/Х-Х/Х/Х Х 2, Ui=X В

| Номинальное первичное напряжение, В

_Категория размещения по ГОСТ 15150-69

Климатическое исполнение по

_ГОСТ 15150-69_

Номинальная нагрузка вторичных

_обмоток, В-А_

_Классы точности вторичных обмоток_

_Конструктивное исполнение_

_Класс напряжения, кВ_

Зарегистрированный товарный знак

_изготовителя_

_С возможностью контроля изоляции сети

_С литой изоляцией_

_Антирезонансный_

_Трансформатор напряжения трехфазный

Рисунок 3 - Структура условного обозначения трансформаторов напряжения НАЛИ-НТЗ

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики трансформаторов напряжения антирезонансных трехфазных НАЛИ-НТЗ_

Наименование характеристики

Значение

Номинальное напряжение первичной обмотки, кВ

от 13,8 до 35 включ.

Номинальное напряжение первой основной вторичной обмотки (аь вь сь о1 ), В

100

Номинальное напряжение второй основной вторичной обмотки (а2; в2; с2; о2), В

100

Номинальное напряжение дополнительной вторичной обмотки

(ад; хд), В

100

Классы точности основных вторичных обмоток

0,2; 0,5; 1,0; 3,0

Классы точности дополнительной вторичной обмотки

3,0; 3Р; 6Р

Номинальная мощность основных вторичных обмоток, В-А при их суммарной нагрузке при коэффициенте мощности 0,8 (нагрузка типа II по ГОСТ 1983-2015)

от 30 до 900 включ.

Номинальная мощность основных вторичных обмоток, В-А при их суммарной нагрузке при коэффициенте мощности от 0,5 до 1,0 (нагрузка типа I по ГОСТ 1983-2015)

от 3 до 60 включ.

Напряжение на выводах дополнительной вторичной обмотки (ад; хдХ В:

при симметричном режиме работы сети, не более при замыкании одной из фаз на землю

3

от 90 до 110

Предельная мощность трансформатора, В-А

2000

Номинальная частота напряжения сети, Гц

50 или 601)

Примечание - 1) для трансформаторов, предназначенных для поставок на экспорт

Наименование характеристики

Значение

Г абаритные размеры, мм, (длинахширинахвысота)

от 590х370х440 до 795х805х520 включ.

Масса, кг

от 125 до 143 включ.

Климатическое исполнение и категория размещения по ГОСТ 15150-69

УХЛ2, диапазон рабочих температур от -60 до +55 °С 1); Т2, диапазон рабочих температур от -10 до +60 °С 1)

Средний срок службы, лет

30

Средняя наработка до отказа, ч

4-105

Примечание - 1) верхнее значение температуры окружающего воздуха с учетом нагрева внутри КРУ

Знак утверждения типа

наносится на табличку технических данных трансформатора способом трафаретной печати и на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор напряжения НАЛИ-НТЗ

ТУ 3414-020-30425794-2017

1 шт.

Паспорт

0.НТЗ.486.062 ПС; 0.НТЗ.486.046 ПС

1 экз.

Руководство по эксплуатации

0.НТЗ.142.062 РЭ; 0.НТЗ.142.046 РЭ

1 экз. 1)

Предохранитель

-

3 шт. 2)

Примечания

1)    - при поставке партии трансформаторов в один адрес количество экземпляров РЭ может быть уменьшено, но должно быть не менее 1 экземпляра на партию из 12 штук;

2)    - для исполнений с предохранительными устройствами

Поверка

осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Основные средства поверки: трансформатор напряжения измерительный лабораторный НЛЛ-35 (регистрационный номер в Федеральном информационном фонде № 46942-11), прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде № 24719-03); магазин нагрузок МР3025 (регистрационный номер в Федеральном информационном фонде № 22808-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ

ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки ТУ 3414-020-30425794-2017 Трансформаторы напряжения антирезонансные трехфазные НАЛИ-НТЗ. Технические условия
