Калибраторы давления пневматические ЭЛЕМЕР-ПКД-260, 70755-18

70755-18
Калибраторы давления пневматические «ЭЛЕМЕР-ПКД-260» (далее по тексту -ЭЛЕМЕР-ПКД-260 или калибраторы) предназначены для воспроизведения и измерений избыточного давления, а также воспроизведения и измерений электрических сигналов силы постоянного тока и измерений напряжения постоянного тока.
Карточка СИ
Номер в госреестре 70755-18
Наименование СИ Калибраторы давления пневматические
Обозначение типа СИ "ЭЛЕМЕР-ПКД-260"
Изготовитель Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР"), г. Москва, г. Зеленоград
Год регистрации 2018
Срок свидетельства 28.03.2028
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Калибраторы давления пневматические «ЭЛЕМЕР-ПКД-260» (далее по тексту -ЭЛЕМЕР-ПКД-260 или калибраторы) предназначены для воспроизведения и измерений избыточного давления, а также воспроизведения и измерений электрических сигналов силы постоянного тока и измерений напряжения постоянного тока.

Описание

Принцип действия калибраторов в режиме воспроизведения и измерений давления основан на изменении давления в замкнутой системе при изменении ее объема. Предварительно с помощью встроенного баллона с регулятором или ручного пресса в системе создается давление, близкое к задаваемому. Затем, путем ручного перемещения поршня, плавно изменяется объем и давление устанавливается с необходимой точностью. Это давление измеряется встроенным преобразователем давления эталонным (ПДЭ) и подается на выходной штуцер калибратора, на который устанавливается поверяемый (калибруемый или градуируемый) датчик давления. Цифровой сигнал ПДЭ и аналоговый сигнал датчика давления измеряются модулем измерения (ИМ) и отображаются на сенсорном экране калибратора.

Принцип действия калибраторов в режиме измерений напряжения и силы постоянного тока основан на аналого-цифровом преобразовании величины измеряемых электрических сигналов и передаче их в микроконтроллер одноплатного компьютера калибратора.

Принцип действия калибраторов в режиме воспроизведения силы постоянного тока основан на цифро-аналоговом преобразовании величины измеряемых электрических сигналов и передаче их в микроконтроллер одноплатного компьютера калибратора в аналоговые электрические сиг-налы и передаче их на соответствующие клеммы калибратора.

В состав ЭЛЕМЕР-ПКД-260 входят: встроенный одноплатный компьютер с сенсорным экраном, модулем измерения (ИМ) и модулем воспроизведения (МВ), пневматическая система (ПС), встроенный преобразователь давления эталонный (ПДЭ) с цифровым выходным сигналом, плата сопряжения и питания, аккумуляторный блок.

ЭЛЕМЕР-ПКД-260 выполняет следующие функции:

-    задает значения эталонного давления;

-    измеряет значения эталонного давления;

-    измеряет выходной сигнал поверяемых (калибруемых или градуируемых) датчиков давления в виде силы и напряжения постоянного тока и по HART-протоколу;

-    воспроизводит выходной сигнал силы постоянного тока;

-    проводит поверку датчиков избыточного давления, абсолютного давления и избыточного давления-разрежения в автоматическом режиме по нескольким точкам;

-    формирует протокол поверки;

-    производит подстройку и градуировку датчиков давления по HART-протоколу;

-    производит проверку (тестирование) реле;

-    обеспечивает сбор, хранение, архивирование и передачу данных в персональный компьютер.

К ПС с помощью штуцера подключается поверяемый датчик давления. ПДЭ и поверяемый датчик давления с помощью кабелей подключаются к ИМ.

Для повышения точности измерений могут применяться внешние преобразователи давления эталонные (избыточного давления, абсолютного давления и избыточного давления-разрежения) утвержденных типов, с диапазонами измерений, меньшим или равным диапазону встроенного ПДЭ, например, преобразователи давления эталонные ПДЭ-020, ПДЭ-020И (Регистрационный № 58668-14). Для установки внешнего преобразователя давления эталонного предусмотрен дополнительный штуцер.

Сенсорный экран предназначен для отображения измеренных значений давления, выходного сигнала поверяемого датчика давления, информации о датчике, для ввода и отображения параметров поверки, служебной системной информации, для настройки самого ЭЛЕМЕР-ПКД-260, а также для проведения поверки и подстройки датчика давления. Плата сопряжения и питания осуществляет питание встроенного одноплатного компьютера и ИМ. Модуль ИМ с поддержкой HART-протокола имеет один канал, предназначенный для измерения входного сиг- нала от 0 до 25 мА, от 0 до 12 В. Модуль МВ имеет один канал воспроизведения силы постояннго тока от 0 до 25 мА. Для питания поверяемых датчиков давления с выходным сигналом от 0 до 5 мА и от 4 до 20 мА по 3-х или 4-х проводной схеме применяется блок питания (встроенный или внешний). HART-протокол при этом не поддерживается. Для режима воспроизведения силы постоянного тока применяется отдельный встроенный блок питания.

ЭЛЕМЕР-ПКД-260 выпускаются в следующих модификациях: «ЭЛЕМЕР-ПКД-260-РБ», «ЭЛЕМЕР-ПКД-260Ех-РБ» с внутренним баллоном объемом 2 л и давлением 20 МПа; «ЭЛЕМЕР-ПКД-260-РП», «ЭЛЕМЕР-ПКД-260Ех-РП» со встроенным ручным пневматичским прессом, задающим давление до 16 МПа.

ЭЛЕМЕР-ПКД-260 имеют исполнения:

-    общепромышленное;

-    взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» с добавлением в шифре индекса «Ех».

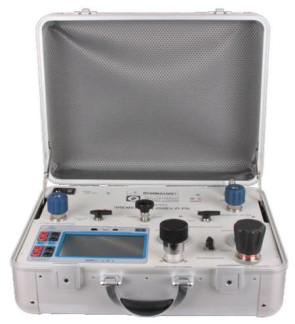

Общий вид калибраторов давления пневматических «ЭЛЕМЕР-ПКД-260» приведен на рисунке 1.

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Программное обеспечение

В ЭЛЕМЕР-ПКД-260 предусмотрено внутреннее и внешнее программное обеспечение (ПО).

Внутреннее ПО состоит только из встроенной в микропроцессорный модуль ЭЛЕМЕР-ПКД-260 метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.

Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно Р 50.2.077-2014. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.

Для взаимодействия ЭЛЕМЕР-ПКД-260 с компьютером используется внешнее программное обеспечение (ПО) АРМ ПКД-260, которое не оказывает влияния на метрологические характеристики ЭЛЕМЕР-ПКД-260. Внешнее ПО служит для конфигурирования, подстройки и получения данных измерения в процессе эксплуатации ЭЛЕМЕР-ПКД-260. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии ЭЛЕМЕР-ПКД-260 и возникающих в процессе его работы ошибках и способах их устранения.

Таблица 1 - Идентификационные данные внутреннего программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ELEMER-PKD-260 ver0.2.0.4.hex

Номер версии (идентификационный номер) ПО

не ниже 0.2.0.4

Цифровой идентификатор ПО

отсутствует

Технические характеристики

Таблица 2 - Диапазон воспроизведения и измерений избыточного давления

Шифр модификации

Код встроенного источника давления

Код

модели

Диапазон воспроизведения и измерений избыточного давления

Верхний

предел

измерений

(Рв)

«ЭЛЕМЕР-ПКД-260-РБ»,

«ЭЛЕМЕР-ПКД-260Ех-РБ»

РБ

01

от 0 до 600 кПа

600 кПа

02

от 0 до 2,5 МПа

2,5 МПа

03

от 0 до 16 МПа

16 МПа

«ЭЛЕМЕР-ПКД-260-РП»,

«ЭЛЕМЕР-ПКД-260Ех-РП»

РП

03

от 0 до 16 МПа

16 МПа

давления

Код

модели

Поддиапазон

измерений

избыточного

давления

Пределы допускаемой основной приведенной погрешности измерений избыточного давления, у, %, (от диапазона измерений)

Индекс модели

А

В

С

01

от 0 до 200 кПа включ.

±(0,01 + пр)

±(0,015 + пр)

±(0,03 + пр)

св. 200 до 600 кПа

±(0,03 Р/РВ + пр)

±(0,05 • Р/РВ + пр)

±(0,1 • Р/Рв + пр)

02

от 0 до 0,83 МПа включ.

±(0,01 + пр)

±(0,015 + пр)

±(0,03 + пр)

св. 0,83 до 2,5 МПа

±(0,03 • Р/РВ + пр)

±(0,05 • Р/РВ + пр)

±(0,1 • Р/Рв + пр)

03

от 0 до 5,3 МПа включ.

±(0,01 + пр)

±(0,015 + пр)

±(0,03 + пр)

св. 5,3 до 16 МПа

±(0,03 • Р/РВ + пр)

±(0,05 • Р/РВ + пр)

±(0,1 • Р/Рв + пр)

Примечания:

1)    пр - одна единица наименьшего разряда.

2)    Р - измеряемое давление.

3)    РВ - верхний предел измерений.

Код

Вид измеряемого давления

Поддиапазон

Пределы допускаемой основной приведенной погрешности, у, %

модели

измерений

Индекс модели

ПДЭ-020

давления

А0

А

В

С

от 0 до 60 кПа включ.

±(0,01 + пр)

-

-

-

030

св. 60 до 120 кПа

±(0,02 Р/Рв + пр)

-

-

-

от 0 до 40 кПа включ.

-

±(0,01 + пр)

±(0,015 + пр)

±(0,03 + пр)

св. 40 до 120 кПа

-

±(0,03 Р/Рв + пр)

±(0,05 • Р/Рв + пр)

±(0,1 Р/Рв + пр)

от 0 до 300 кПа включ.

±(0,01 + пр)

-

-

-

050

Абсолютное

св. 300 до 600 кПа

±(0,02 Р/Рв + пр)

-

-

-

от 0 до 200 кПа включ.

-

±(0,01 + пр)

±(0,015 + пр)

±(0,03 + пр)

св. 200 до 600 кПа

-

±(0,03 Р/Рв + пр)

±(0,05 • Р/Рв + пр)

±(0,1 Р/Рв + пр)

от 0 до 1,25 МПа включ.

±(0,01 + пр)

-

-

-

060

св. 1,25 до 2,5 МПа

±(0,02 Р/Рв + пр)

-

-

-

от 0 до 0,8 МПа включ.

-

±(0,01 + пр)

±(0,015 + пр)

±(0,03 + пр)

св. 0,8 до 2,5 МПа

-

±(0,03 Р/Рв + пр)

±(0,05 • Р/Рв + пр)

±(0,1 Р/Рв + пр)

100

от 0 до 0,8 кПа включ.

-

-

±(0,015 + пр)

±(0,03 + пр)

св. 0,8 до 2,5 кПа

-

-

±(0,05 • Р/Рв + пр)

±(0,1 Р/Рв + пр)

110

от 0 до 2,1 кПа включ.

-

±(0,01 + пр)

±(0,015 + пр)

±(0,03 + пр)

св. 2,1 до 6,3 кПа

-

±(0,03 Р/Рв + пр)

±(0,05 • Р/Рв + пр)

±(0,1 Р/Рв + пр)

от 0 до 8 кПа включ.

±(0,01 + пр)

-

-

-

120

св. 8 до 16 кПа

±(0,02 Р/Рв + пр)

-

-

-

от 0 до 2,6 кПа включ.

-

±(0,01 + пр)

±(0,015 + пр)

±(0,03 + пр)

Избыточное

св. 2,6 до 8 кПа

-

±(0,03 Р/Рв + пр)

±(0,05 • Р/Рв + пр)

±(0,1 Р/Рв + пр)

от 0 до 50 кПа включ.

±(0,01 + пр)

-

-

-

130

св. 50 до 100 кПа

±(0,02 Р/Рв + пр)

-

-

-

от 0 до 33 кПа включ.

-

±(0,01 + пр)

±(0,015 + пр)

±(0,03 + пр)

св. 33 до 100 кПа

-

±(0,03 Р/Рв + пр)

±(0,05 • Р/Рв + пр)

±(0,1 Р/Рв + пр)

от 0 до 300 кПа включ.

±(0,01 + пр)

-

-

-

150

св. 300 до 600 кПа

±(0,02 Р/Рв + пр)

-

-

-

от 0 до 200 кПа включ.

-

±(0,01 + пр)

±(0,015 + пр)

±(0,03 + пр)

св. 200 до 600 кПа

-

±(0,03 Р/Рв + пр)

±(0,05 • Р/Рв + пр)

±(0,1 Р/Рв + пр)

Код

модели

ПДЭ-020

Вид измеряемого давления

Поддиапазон

измерений

давления

Пределы допускаемой основной приведенной погрешности, у, %

Индекс модели

А0

А

В

С

160

Избыточное

от 0 до 1,25 МПа включ.

±(0,01 + пр)

св. 1,25 до 2,5 МПа

±(0,02Р/Рв + пр)

от 0 до 0,8 МПа включ.

±(0,01 + пр)

±(0,015 + пр)

±(0,03 + пр)

св. 0,8 до 2,5 МПа

±(0,03-Р/Рв + пр)

±(0,05-Р/Рв + пр)

±(0,1-Р/Рв + пр)

170

от 0 до 3,0 МПа включ.

±(0,01 + пр)

св. 3,0 до 6,0 МПа

±(0,02Р/Рв + пр)

от 0 до 2,0 МПа включ.

±(0,01 + пр)

±(0,015 + пр)

±(0,03 + пр)

св. 2,0 до 6,0 МПа

±(0,03-Р/Рв + пр)

±(0,05-Р/Рв + пр)

±(0,1-Р/Рв + пр)

180

от 0 до 8,0 МПа включ.

±(0,01 + пр)

св. 8,0 до 16 МПа

±(0,02Р/Рв + пр)

от 0 до 5,3 МПа включ.

±(0,01 + пр)

±(0,015 + пр)

±(0,03 + пр)

св. 5,3 до 16 МПа

±(0,03-Р/Рв + пр)

±(0,05-Р/Рв + пр)

±(0,1-Р/Рв + пр)

350

Избыточное-

разрежение

от. -100 до +350 кПа включ.

±(0,01 + пр)

св. +350 до +600 кПа

±(0,02-Р/Рв + пр)

от. -100 до +233 кПа включ.

±(0,01 + пр)

±(0,015 + пр)

±(0,03 + пр)

св. +233 до +600 кПа

±(0,03-Р/Рв + пр)

±(0,05-Р/Рв + пр)

±(0,1-Р/Рв + пр)

Примечания: 1) пр - одна единица наименьшего разряда. 2) Р - измеряемое давление. 3) РВ - верхний предел измерений.

Таблица 5 - Пределы допускаемой основной абсолютной погрешности измерения и воспроизведения электрических сигналов в виде силы и напряжения постоянного тока_

Величина

Диапазон

Пределы допускаемой основной абсолютной погрешности

воспроизведения

измерений

воспроизведения

измерения

Ток

от 0 до 25 мА

от 0 до 25 мА

±(10-4-I+1) мкА

±(10-4-I+1) мкА

Напряжение

-

от 0 до 12 В

-

±(1,0-10'4-IU+0,5) мВ

Примечания: 1) I - воспроизводимое или измеряемое значение силы постоянного тока. 2) U - измеряемое значение напряжения постоянного тока.

Наименование характеристики

Значение

Пределы допускаемой основной приведенной погрешности встроенного датчика выходного давления 600 кПа, 2,5 МПа или 16 МПа, % (от диапазона измерений)

±0,5

Пределы допускаемой основной приведенной погрешности встроенного датчика давления в баллоне 20 МПа, %

(от диапазона измерений)

±2,5

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальных условий (от +15 до +25 °С включ.), в диапазоне температур, соответствующих рабочим условиям эксплуатации, %

±Y

Дискретность задания давления регулятором грубой установки не превышает, % (от диапазона измерений)

1

Дискретность задания давления регулятором точной настройки не превышает, % (от диапазона измерений)

0,02

Нестабильность поддержания давления за 1 мин не превышает, % (от диапазона воспроизведения)

±0,01

Нормальные условия измерений:

-    температура окружающей среды, °С

-    относительная влажность, %

-    атмосферное давление, кПа

от +15 до +25 от 30 до 80 от 86 до 106,7

Таблица 7 - Основные технические характеристики

Наименование характеристики

Значение

Питание осуществляется от встроенного блока аккумуляторов (для «ЭЛЕМЕР-ПКД-260-РБ») и от двух встроенных блоков аккумуляторов (для «ЭЛЕМЕР-ПКД-260-РП») с номинальным напряжением, В

12

Потребляемый ток «ЭЛЕМЕР-ПКД-260-РБ» в режиме максимальной внешней нагрузки не более, мА

850

Потребляемый ток электропомпы «ЭЛЕМЕР-ПКД-260-РП» не более, А

3

Габаритные размеры (длинахширинахвысота), мм, не более

420x500x200

Масса, кг, не более

15

Условия эксплуатации:

- температура окружающей среды, °С

от -20 до +50

- относительная влажность, %, не более

95

- атмосферное давление, кПа

от 86 до 106,7

Средняя наработка на отказ, ч, не менее

100000

Средний срок службы, лет, не менее

12

Маркировки взрывозащиты

1ExibIIBT6 X

Знак утверждения типа

наносится на переднюю панель приборов термотрансферным способом и на руководства по эксплуатации и паспорта типографским способом.

Таблица 8 - Комплектность средства измерений

Наименование

Обозначение

Кол-во

Примечание

Калибратор давления

пневматический

«ЭЛЕМЕР-ПКД-260»

НКГЖ.406239.001

1 шт.

Модификация и исполнение в соответствии с заказом

Сетевой провод

-

1 шт.

-

Кабели соединительные:

-

ККИ260

-

1 компл.

К1

-

1 шт.

Кабель для связи с компьютером по интерфейсу Ethernet

-

1 шт.

Соединительный шланг ШЛ-В-М 16х2-В-М16х2-2М (для «ЭЛЕМЕР-ПКД-260-РБ»)

-

1 шт.

Уплотнительное кольцо 005-008-19 (для «ЭЛЕМЕР-ПКД-260-РБ»)

-

5 шт.

Уплотнительное кольцо 009-012-19

-

5 шт.

Диск с программным обеспечением «АРМ ПКД-260»

-

1 шт.

Руководство по эксплуатации

НКГЖ.406239.001РЭ

1 экз.

Паспорт

НКГЖ.406239.001ПС

1 экз.

Методика поверки

МП 207.1-020-2017

1 экз.

Поверка

осуществляется по документу МП 207.1-020-2017 «Калибраторы давления пневматические «ЭЛЕМЕР-ПКД-260». Методика поверки», утвержденному ФГУП «ВНИИМС» 21.04.2017 г. Основные средства поверки:

—    калибраторы-измерители унифицированных сигналов прецизионные «ЭЛЕМЕР-ИКСУ-2012» (Регистрационный № 56318-14);

—    манометры грузопоршневые серии СРВ 5000 (Регистрационный № 33079-08);

—    рабочий эталон давления РЭД-6 (Регистрационный № 33036-06);

—    манометр абсолютного давления МПАК-15 (Регистрационный № 24971-03);

—    калибраторы давления пневматические Метран-505 Воздух (Регистрационный № 42701-09);

—    калибраторы давления пневматические Метран-504 Воздух (Регистрационный № 31057-09);

—    калибратор давления СРС 8000 (Регистрационный № 59862-15);

—    мультиметр цифровой прецизионный Fluke 8508A (Регистрационный № 25984-14);

—    компараторы-калибраторы универсальные КМ300 (Регистрационный № 54727-13);

—    меры электрического сопротивления однозначные МС 3006 (Регистрационный № 12758-91).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус и (или) свидетельство о поверке, и (или) в паспорт.

Нормативные документы

ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.

ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1106 Па.

ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1-10-16 ^ 30 А.

ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.

ГОСТ 8.187-76 ГСИ. Государственная поверочная схема для средств измерений разности давлений до 4104 Па.

ТУ 26.51.66-146-13282997-2017 Калибраторы давления пневматические «ЭЛЕМЕР-ПКД-260». Технические условия.

70755-18
Номер в ГРСИ РФ:
70755-18
Производитель / заявитель:
Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР"), г. Москва, г. Зеленоград
Год регистрации:
2018
Cрок действия реестра:
28.03.2028
Похожие СИ
83680-21
83680-21
2021
Общество с ограниченной ответственностью "Альфапаскаль" (ООО "Альфапаскаль"), г. Челябинск
Срок действия реестра: 16.11.2026
75915-19
75915-19
2019
Общество с ограниченной ответственностью «ЭлМетро Групп» (ООО«ЭлМетро Групп»), г. Челябинск
Срок действия реестра: 19.08.2029
73356-18
73356-18
2018
"Fluke Corporation", США; Завод-изготовитель "Anhui Shifu Instruments Co., Ltd.", Китай
Срок действия реестра: 04.12.2024
73353-18
73353-18
2018
"Fluke Corporation", США; Завод-изготовитель "Anhui Shifu Instruments Co., Ltd.", Китай
Срок действия реестра: 04.12.2024
72295-18
72295-18
2018
"FLUKE Calibration", США
Срок действия реестра: 24.08.2024
72192-18
72192-18
2018
"WIKA Alexander Wiegand SE & Co. KG", Германия
Срок действия реестра: 24.08.2024
72120-18
72120-18
2018
"Druck Ltd.", Великобритания
Срок действия реестра: 03.08.2024
72087-18
72087-18
2018
"AMETEK Sensors, Test and Calibration", Дания; Завод-изготовитель "AMETEK M&G", США
Срок действия реестра: 03.08.2024
71774-18
71774-18
2018
Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР"), г. Москва, г. Зеленоград
Срок действия реестра: 09.07.2029
71590-18
71590-18
2018
"FLUKE Calibration", США
Срок действия реестра: 15.06.2024
