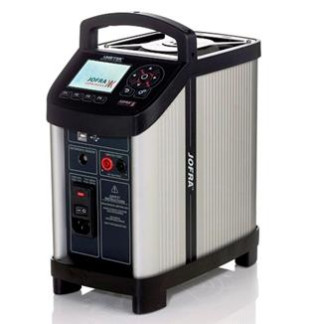

Калибраторы температуры JOFRA серии CTC-R, 70758-18

Идентификационные данные (признаки)

Значение

Идентификационное наименование встроенного ПО

Firmware

Номер версии (идентификационный номер) ПО

не ниже 1.00

Цифровой идентификатор программного обеспечения

-

Наименование характеристики

Значение характеристики (в зависимости от модели калибратора)

CTC-155A

CTC-155C

CTC-350A

CTC-350C

CTC-660A

CTC-660C

Диапазон воспроизводимых температур, °C:

от -7 до +155(1) от -25 до +155(2) от -39 до +155(3)

от +55 до +350(1) от +28 до +350(2) от +5 до +350(3)

от +55 до +660(1) от +28 до +660(2) от +5 до +660(3)

Пределы допускаемой основной абсолютной погрешности установления заданной температуры по внутреннему термометру (Internal ref.) при температуре окружающей среды от +20 до +26 °С включ., °С

±0,30

±0,40 (в диапазоне от +28 до +200 °С не включ.);

±0,45 (в диапазоне от +200 до +350 °С включ.)

±0,65 (в диапазоне от +28 до +200 °С не включ.);

±0,75 (в диапазоне от +200 до +400 °С не включ.);

±0,85 (в диапазоне от +400 до +660 °С включ.)

Пределы допускаемой основной абсолютной погрешности установления заданной температуры по внешнему термопреобразователю сопротивления повышенной точности типа STS (External ref.) при температуре окружающей среды от +20 до +26 °С включ. (только для моделей CTC-155C, CTC-350C, CTC-660C), °С

-

±0,20

-

±0,25

-

±0,40 (в диапазоне от +28 до +200 °С не включ.);

±0,45 (в диапазоне от +200 до +660 °С включ.)

Нестабильность поддержания заданной температуры (в течение 30 минут), еС

±0,04

±0,05

±0,08

Наименование характеристики

Значение характеристики (в зависимости от модели калибратора)

CTC-155A

CTC-155C

CTC-350A

CTC-350C

CTC-660A

CTC-660C

Пределы допускаемой дополнительной абсолютной погрешности установления заданной температуры при температуре окружающего среды ниже +20 °С или св. +26 °С, °С/°С

±0,015

±0,030

Диапазон измерений электрического сопротивления входа для подключения внешнего ТС (только для моделей CTC-155C, CTC-350C, CTC-660C), Ом

-

от 0 до 400 Ом

-

от 0 до 400 Ом

-

от 0 до 400 Ом

Пределы допускаемой абсолютной погрешности измерений входа для подключения внешнего ТС (только для моделей CTC-155C, CTC-350C, CTC-660C), Ом

-

±(0,005% от измеряемого значения + 0,004 Ом)

-

±(0,005% от измеряемого значения + 0,004 Ом)

-

±(0,005% от измеряемого значения + 0,004 Ом)

Пределы допускаемой абсолютной погрешности входа для измерения сопротивления внешнего ТС в температурном эквиваленте (только для моделей CTC-155C, CTC-350C, CTC-660C), °С:

-

±0,02 (при -200 °С);

±0,02 (при -100 °С);

±0,03 (при -25 °С);

±0,03 (при 0 °С);

±0,04 (при 155 °С);

±0,05 (при 350 °С);

±0,05 (при 420 °С);

±0,07 (при 660 °С)

-

±0,02 (при -200 °С);

±0,02 (при -100 °С);

±0,03 (при -25 °С);

±0,03 (при 0 °С);

±0,04 (при 155 °С);

±0,05 (при 350 °С);

±0,05 (при 420 °С);

±0,07 (при 660 °С)

-

±0,02 (при -200 °С);

±0,02 (при -100 °С);

±0,03 (при -25 °С);

±0,03 (при 0 °С);

±0,04 (при 155 °С);

±0,05 (при 350 °С);

±0,05 (при 420 °С);

±0,07 (при 660 °С)

Наименование характеристики

Значение характеристики (в зависимости от модели калибратора)

CTC-155A CTC-155C

CTC-350A CTC-350C

CTC-660A CTC-660C

Осевая неоднородность температуры, на расстоянии от 0 до 40 мм (от дна вставного блока), °С, не более

0,25

(в диапазоне от -25 до +23 °С не включ.);

0,30

(в диапазоне от +23 до +155 °С включ.)

0,10

(в диапазоне от +28 до +200 °С не включ.);

0,20

(в диапазоне от +200 до +350 °С включ.)

0,50

(в диапазоне от +28 до +200 °С не включ.); 0,70

(в диапазоне от +200 до +400 °С не включ.); 1,00

(в диапазоне от +400 до +660 °С включ.)

Радиальная неоднородность температуры, измеренная в двух каналах одного диаметра вставного блока, °С, не более

0,02

(в диапазоне от -25 до +23 °С не включ.); 0,03

(в диапазоне от +23 до +155 °С включ.)

0,02

(в диапазоне от +28 до +200 °С не включ.); 0,04

(в диапазоне от +200 до +350 °С включ.)

0,03

(в диапазоне от +28 до +400 °С не включ.); 0,10

(в диапазоне от +400 до +660 °С включ.)

Значение единицы наименьшего разряда, °С

1, 0,1; 0,01

Время нагрева, мин, не более:

4

(при нагреве от -25 до +23 °С включ.); 13

(при нагреве от +23 до +155 °С включ.)

6

(при нагреве от +23 до + 350 °С включ.)

18

(при нагреве от +23 до +660 °С включ.)

Время охлаждения, мин, не более:

12

(при охлаждении от +155 до +23 °С включ.);

16

(при охлаждении от +23 до -25 °С включ.)

34

(при охлаждении от +350 до +50 °С включ.)

57

(при охлаждении от +660 до +50 °С включ.)

Время стабилизации, мин, не более

10

Напряжение питания, В

от 90 до 127; от 180 до 254

Наименование характеристики

Значение характеристики (в зависимости от модели калибратора)

CTC-155A CTC-155C

CTC-350A CTC-350C

CTC-660A CTC-660C

Частота переменного тока, Гц

от 47 до 63

Потребляемая мощность, В • А, не более

100

1150

Г абаритные размеры калибратора (длинахвысотахширина), мм, не более

248Ч148Ч305

Г абаритные размеры скважины для вставного блока (диаметрхглубина), мм, не более

Ш26Ч120

Габаритные размеры вставного блока (диаметрхглубина), мм, не более

Ш25,8Ч100

Ш25,7Ч120

Г лубина отверстий вставного блока, мм, не более

90

110

Диаметр внешнего ТС, мм, не более

Ш4

Длина внешнего ТС (в зависимости от исполнения), мм

от 30 до 225

Масса калибратора, кг, не более

5,5

5,0

6,1

Средняя наработка на отказ, ч, не менее

40 000

Средний срок службы, лет, не менее

5

Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %, не более

от 0 до +50 90 (без конденсации)

Примечания:

1)    при температуре окружающей среды +50 °С

2)    при температуре окружающей среды +23 °С

3)    при температуре окружающей среды 0 °С

Наименование и обозначение

Количество

Примечание

Калибратор температуры

1 шт.

модель в соответствии с заказом

Внешний термопреобразователь сопротивления повышенной точности типа STS

1 шт.

Поставляется только для калибраторов моделей CTC-155C, CTC-350C, CTC-660C по дополнительному заказу (модель и исполнение в соответствии с заказом)

Методика поверки МП 207.1-040-2017

1 экз.

-

Руководство по эксплуатации (на русском языке)

1 экз.

-

Компакт-диск либо USB накопитель с руководством по эксплуатации калибратора (на английском языке) и программным пакетом JOFRACAL

1 шт.

Кабель питания

1 шт.

-

Комплект измерительных проводов с зажимами (красный и черный провод)

1 шт.

-

Инструмент для извлечения вставной трубки

1 шт.

-

USB кабель

1 шт.

-

Сертификат заводской калибровки калибратора

1 экз.

-

Сертификат заводской калибровки внешнего термопреобразователя сопротивления повышенной точности типа STS

1 экз.

Только при поставке внешнего термопреобразователя сопротивления типа STS
