| Номер в госреестре | 70762-18 |
| Наименование СИ | Анализаторы содержания нефтепродуктов в воде |
| Обозначение типа СИ | MOD-C-4000 |
| Изготовитель | "Modcon Systems LTD", Израиль |
| Год регистрации | 2018 |
| Срок свидетельства | 28.03.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы содержания нефтепродуктов в воде MOD-C-4000 (далее «анализаторы») предназначены для измерений массовой концентрации нефтепродуктов в воде.
Принцип действия анализаторов - измерение ослабления интенсивности потока излучения в следствии поглощения и рассеяния света в ультрафиолетовой (254 нм) или ближней ИК-области (БИК-8 нм). При проведении измерений через измерительную ячейку непрерывно протекает анализируемая среда, содержание нефтепродуктов определяется по градуировочному графику, заложенному в память анализатора.
Анализаторы состоят из фотометрического измерительного конвертера (далее -контроллера) MOD-С^ХХХ и проточной измерительной ячейки со следующими типами датчиков:
- MOD-m-N, MOD-m-N-HT, MOD-m-N-EX-HT, MOD-Т16-N-EX;
- MOD-A45, MOD-A45^, MOD-A45- ЕХ-HT, MOD-A46, MOD-A46^, MOD-A46^- HT. Выпускаются в двух модификациях - с длиной оптического пути d=20 мм и d=160 мм. Длина оптического пути d определяется размером ячейки.
Все составные части анализаторов могут быть смонтированы отдельно на трубопроводе или же в общем приборном шкафу с системой пробоотбора и подготовки, включая: систему очистки стекол, систему насоса, фильтрации, регулировки давления и подачи пробы и т. д. Мешающим влиянием для анализатора является взвесь (суспензия) механических примесей, которые должна быть удалена в системе пробоподготовки. Анализаторы предназначены для применения отдельно или в составе автоматических измерительных систем.
Анализаторы градуируются по градуировочным смесям, приготовленным на основе стандартных образцов состава раствора нефтепродуктов в водорастворимой матрице. Интенсивность сигнала зависит от дисперсности водонефтяной эмульсии и для датчиков А45/А46 - от цветности среды. При известном источнике нефтяного загрязнения для более точного учета сортности нефтепродукта допустима градуировка по представительным смесям «нефтепродукт - вода». Для контроля градуировочной зависимости используются смеси или стандартные образцы, не входящие в набор для градуировки.
Датчики модели MOD-T-16-N/EX и MOD-A-46/EX являются двухканальными и могут частично компенсировать помехи измерения от взвешенных частиц или других компонентов поглощающих в ультрафиолетовом диапазоне. Датчики модели MOD-T-16-HT-N/EX, MOD-A-45/46-HT снабжаются специальной термостойкой изоляцией, позволяющей использовать датчики при температуре до 240 °C.
К контроллеру MOD-C-4000 может быть подключен один или два датчика Т16-К (ЕХ/HT) или А45 (ЕХ/HT). Анализатор управляется с помощью цифрового жидкокристаллического экрана и клавиатуры, расположенных на передней панели контроллера. Возможен удаленный вариант управления анализатором через кабельное соединение RS232/USB на передней панели или через полевую шину Profibus на задней панели.
Пломбирование корпуса анализатора от несанкционированного доступа не предусмотрено.

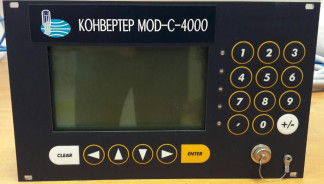

Общий вид анализатора, контроллера и датчиков приведен на рисунках 1 - 4.
Программное обеспечение (далее ПО) «MOD-C-4000» предназначено для управления работой анализатора и процессом измерений, а также хранения и обработки полученных данных. Данное ПО является встроенным и не может быть выделено как самостоятельный объект. Идентификация программного обеспечения осуществляется по запросу пользователя через сервисное меню путем вывода номера версии ПО.
Идентификационные данные программного обеспечения приведены в таблице 1.
Влияние программного обеспечения учтено при нормировании метрологических характеристик. Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MOD-C-4000 |
| Номер версии (идентификационный номер) ПО | не ниже С 5 |
| Цифровой идентификатор ПО | - |
приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Значение | |||
| Наименование характеристики | MOD-A45/A46 d 160 | MOD-A45/A46 d 20 | MOD-T-16-N |
| Диапазон показаний массовой концентрации нефтепродуктов в воде, мг/дм3 | от 0 до 15,0 | от 0 до 150 | от 0 до 3000 |
| Диапазон измерений массовой концентрации нефтепродуктов в воде, мг/дм3 1) | от 0,2 до 15,0 | от 1 до 150 | от 1 до 150 |
| Пределы допускаемой относительной погрешности, %: - диапазон от 0,2 до 2,0 мг/дм3 включ. | ±30 | ||
| - диапазон св. 2,0 до 15 мг/дм3 | ±10 | - | - |
| - диапазон от 1,0 до 15,0 мг/дм3 включ. | - | ±30 | ±30 |
| - диапазон св. 15,0 до 150 мг/дм3 | - | ±10 | ±10 |
| 1) Норма установлена для растворов ГСО 8654-2005 в воде дистиллированной | |||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Маркировка взрывозащиты: - контроллер MOD-C-4ХХХ - датчики MOD-T16-N, MOD-T16-N-HT, MOD-T16-N-EX-HT, MOD-Т16-N-EX, MOD-A45, MOD-A45-ЕХ, MOD-A45- ЕХ-HT, MOD-A46, MOD-A46-ЕХ, MOD-A46-ЕХ- HT | [Ex ia Ga]IIB или [Ex ia Ga IIC IEx de [ia Ga] IIB T5 Gb X IEx d ia IIC T6. . .T4 Gb X, IEx d ia IIC T6...T2 Gb X |
| Г абаритные размеры контроллера (ДхШ*В), мм, не более | 213x128x230 |
| Масса контроллера, кг, не более | 7 |
| Габаритные размеры датчиков MOD-A-45 (ДхШ*В), мм, не более | 620x64x80 |
| Габаритные размеры датчиков MOD-A-46 (ДхШ*В), мм, не более | 630x64x80 |
| Габаритные размеры датчиков MOD-T-16-N (ДХШ*В), мм, не более | 400x64x150 |
| Масса датчиков MOD-A-45, кг, не более | 6,1 |
| Масса датчиков MOD-A-46, кг, не более | 6,2 |
| Масса датчиков MOD-T-16-N, кг, не более | 3,8 |
| Потребляемая мощность, Вт, не более | 90 |
| Напряжение питания переменного тока частотой (50±1 Гц), В | 220+22-33 |
| Напряжение питания постоянного тока, В | 24 |
| Наименование характеристики | Значение |
| Условия эксплуатации в анализаторном боксе: »-» o/"4 - температура окружающей среды, C | от +5 до +50 |
| - относительная влажность при температуре +25 °С, %, не более | 95 |
| - атмосферное давление, кПа | от 84 до 106 |
| Срок службы, лет, не менее | 10 |
| Средняя наработка на отказ, ч | 35 000 |
наносится типографским способом на титульный лист руководства по эксплуатации, на лицевую поверхность анализатора методом компьютерной графики или другим методом (например в виде наклейки).
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор содержания нефтепродуктов в воде | MOD-C-4000 | 1 |
| ГСО 8654-2005 состава растворов нефтепродуктов в водорастворимой матрице (ампул) | 15 | |
| Руководство по эксплуатации | - | 1 |
| Комплект расходных материалов в соответствии со спецификацией изготовителя | 1 | |
| Заглушка для проведения процедуры поверки в стационарных условиях | 1 | |
| Методика поверки | МП 242-2136-2017 | 1 |
осуществляется по документу МП 242-2136-2017 «Анализаторы содержания нефтепродуктов в воде MOD-C-4000. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 31 октября 2017 г.
Основные средства поверки:
- стандартные образцы состава раствора нефтепродуктов в водорастворимой матрице утвержденного типа ГСО 8654-2005.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация фирмы-изготовителя
| Зарегистрировано поверок | 74 |
| Поверителей | 7 |
| Актуальность данных | 21.11.2024 |
