Система измерений количества и показателей качества нефти № 546 ОАО "НАК "АКИ-ОТЫР", 70763-18

Назначение

Система измерений количества и показателей качества нефти № 546 ОАО «НАК «АКИ-ОТЫР» (далее - СИКН), предназначена для измерения массового расхода (массы) нефти.

Описание

Принцип действия СИКН основан на прямом методе динамических измерений массы нефти с помощью массового расходомера. Сигналы с первичных измерительных преобразователей, предназначенных для измерения массы, плотности, объемной доли воды, массовой доли серы в нефти, температуры и давления, поступают в систему обработки информации, которая принимает, обрабатывает информацию, производит вычисление, индикацию и регистрацию результатов измерений количества и показателей качества нефти

Конструктивно СИКН выполнена в блочно-модульном исполнении и включает в себя следующие функциональные блоки:

1)    Блок измерительных линий (БИЛ), состоящий из двух измерительных линий (рабочая и резервная), предназначенный для непрерывного измерения массы нефти, проходящей через СИКН. На каждой измерительной линии установлены:

-    счетчик-расходомер массовый CMF-300, регистрационный номер в Федеральном информационном фонде (далее - регистрационный номер) 13425-06;

-    термопреобразователь сопротивления платиновый с унифицированным выходным сигналом ТСПУ модели 65-644, регистрационный номер 27129-04;

-    преобразователь давления измерительный EJX, регистрационный номер 28456-09, или преобразователь давления измерительный EJА, регистрационный номер 14495-09;

-    манометр для точных измерений МТИ, регистрационный номер 1844-63, или манометр избыточного давления показывающий для точных измерений МТИф, регистрационный номер 34911-11;

-    термометр ртутный стеклянный лабораторный ТЛ-4, регистрационный номер 303-91.

2)    Блок измерения показателей качества нефти (БИК) предназначенный для постоянного измерения плотности и объемной доли воды в нефти. В состав БИК входят:

-    счетчик жидкости турбинный CR-A/ MRT-97, регистрационный номер 22214-01;

-    влагомеры нефти поточные УДВН-1пм, регистрационный номер 14557-01 и 14557-10;

-    преобразователь плотности жидкости измерительный 7835, регистрационный номер 15644-96 или 52638-13;

-    преобразователь давления измерительный EJX, регистрационный номер 28456-09, или преобразователь давления измерительный EJА, регистрационный номер 14495-09,

-    термопреобразователь сопротивления платиновый с унифицированным выходным сигналом ТСПУ модели 65-644, регистрационный номер 27129-04;

-    манометр избыточного давления показывающий для точных измерений МТИф, регистрационный номер 34911-11; манометры для точных измерений МТИ, регистрационный номер 1844-63;

-    термометр ртутный стеклянный лабораторный ТЛ-4, регистрационный номер 303-91.

3)    Блок серосодержания системы компаундирования (БССК) предназначенный для постоянного контроля массовой доли серы в нефти. В состав БССК входят;

-    анализатор серы рентгеноабсорбционный в потоке жидких углеводородов SPECTRO 682Т, регистрационный номер 19769-00 или 32215-06;

-    счетчик жидкости турбинный CR-A/ MRT-97, регистрационный номер 22214-01;

-    манометр для точных измерений МТИ, регистрационный номер 1844-63, манометр избыточного давления показывающий для точных измерений МТИф, регистрационный номер 34911-11;

4)    Блок трубопоршевой поверочной установки (ТПУ), предназначен для поверки и контроля преобразователей расхода. Состав СИ и основного оборудования блока ТПУ:

-    ТПУ «Сапфир М-300-6,3-0,05», регистрационный номер 23520-02;

-    преобразователи давления измерительные EJX, регистрационный номер 28456-09, или преобразователи давления измерительные EJА, регистрационный номер 14495-09;

-    термопреобразователь сопротивления платиновый с унифицированным выходным сигналом ТСПУ модели 65-644, регистрационный номер 27129-04;

-    манометр избыточного давления показывающий для точных измерений МТИф, регистрационный номер 34911-11 и манометр для точных измерений МТИ регистрационный номер 1844-63;

-    термометр ртутный стеклянный лабораторный ТЛ-4, регистрационный номер 303-91.

5)    Система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений. В состав СОИ входит комплекс измерительно-вычислительный сбора и обработки информации систем учета нефти и нефтепродуктов «OCTOPUS» (ОКТОПУС), регистрационный номер в Федеральном информационном фонде 22753-12.

СОИ и технологическая схема СИКН обеспечивают выполнение следующих функций:

-    измерение в автоматическом режиме:

1)    массового расхода и массы нефти по каждой измерительной линии и в целом по СИКН;

2)    объемной доли воды в нефти;

3)    давления в БИЛ, БИК;

4)    температуры в БИЛ и БИК;

5)    плотности нефти;

6)    измерения массовой доли серы.

-    расчет в автоматическом режиме:

1)    суммарной массы брутто нефти от начала отчетного периода и за отдельные периоды;

2)    массы нетто нефти с учетом параметров качественного состава нефти;

3)    средних значений температуры, давления, плотности, влагосодержания нефти;

4)    массовой доли воды в нефти.

-    поверка и контроль метрологических характеристик по трубопоршневой поверочной установке и поточному плотномеру в автоматическом режиме;

-    световая и звуковая сигнализация внештатных состояний СИКН и выхода параметров нефти за установленные пределы;

-    индикации и регистрации результатов измерений.

Вид измерительной системы в соответствии с классификацией ГОСТ Р 8.596: ИС-2.

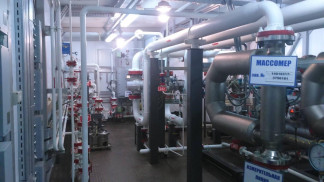

Общий вид СИКН представлен на рисунке 1

Программное обеспечение

Метрологически значимая часть программного обеспечения СИКН представлена встроенным прикладным ПО измерительно-вычислительного комплекса сбора и обработки информации систем учета нефти и нефтепродуктов «ОСТОРИБ» («ОКТОПУС») и ПО автоматизированного рабочего места АРМ оператора «Rate».

Уровень защиты программного обеспечения средний, в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист инструкции по эксплуатации типографским способом. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу МП 70763-18 «ГСИ. Система измерений количества и показателей качества нефти № 546 ОАО «НАК «АКИ-ОТЫР». Методика поверки», утвержденному ФБУ «Тюменский ЦСМ» 23.08.2017 г.

Основным средством поверки является трубопоршневая поверочная установка 1-го или 2-го разряда по ГОСТ 8.510-2002.

Знак поверки наносится на свидетельство о поверке системы измерений количества и показателей качества нефти № 546 ОАО «НАК «АКИ-ОТЫР».

Сведения о методах измерений

приведены в документе «Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 546 ОАО «НАК «АКИ-ОТЫР», аттестована ФБУ «Тюменский ЦСМ», свидетельство об аттестации №1190/01.00248-2014/2017 от 12.07.2017 г.

Нормативные документы, устанавливающие требования к системе измерений количества и показателей качества нефти № 546 ОАО «НАК «АКИ-ОТЫР»

ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема средств измерений объема и массы жидкости.

ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений.

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.
