Резервуар стальной вертикальный цилиндрический РВС-700, 70767-18

Резервуар стальной вертикальный цилиндрический РВС-700 предназначен для измерений объёма нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	70767-18
Наименование СИ	Резервуар стальной вертикальный цилиндрический
Обозначение типа СИ	РВС-700
Изготовитель	ОАО "Новокузнецкий завод резервуарных металлоконструкций им.Н.Е.Крюкова", г.Новокузнецк
Год регистрации	2018
МПИ (интервал между поверками)	5 лет
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Тип резервуара - стальной вертикальный цилиндрический.

Резервуар представляет собой стальную конструкцию, состоящую из цилиндрической стенки, днища и крыши.

Цилиндрические стенки резервуара включают в себя шесть цельносварных поясов полистовой сборки.

Резервуар стальной вертикальный цилиндрический РВС-700 (№ 3) расположен на территории УПНГ ЦППН-3 УПН «Герасимовская» Томской области ОАО «Томскнефть» ВНК. Общий вид резервуара представлен на рисунке 1.

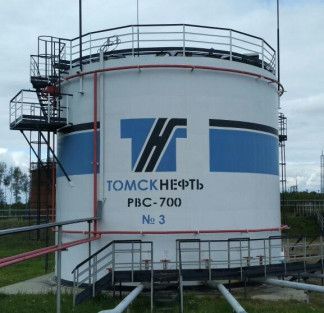

Рисунок 1 - Общий вид резервуара

Пломбирование резервуара стального вертикального цилиндрического РВС-700 не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	700
Пределы допускаемой относительной погрешности измерений вместимости (геометрический метод), %	±0,20

Наименование характеристики

Значение

Средний срок службы, лет, не менее

Условия эксплуатации:

- температура окружающей среды, °С

- атмосферное давление, кПа

от -40 до +50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта печатным способом. Комплектность средства измерений

Таблица 3 - Комплектность средств измерений

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВС-700	1 шт.
Паспорт стального вертикального цилиндрического резервуара	-	1 экз.
Г радуировочная таблица	-	1 экз.

Поверка

осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Основные средства поверки:

- рулетка измерительная металлическая с грузом РНГ, Р20Н2ГА (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 43611-10), метрологические характеристики: диапазон измерений от 0 до 20000 мм, класс точности 2;

- рулетка измерительная металлическая Р20Н2К (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 46391-11), метрологические характеристики: диапазон измерений от 0 до 20 м, класс точности 2.

- толщиномер ультразвуковой УТ-301 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 29134-05), метрологические характеристики: диапазон измерений от 0,5 до 300,0 мм, пределы допускаемой абсолютной погрешности при измерении толщины ±0,1 мм;

- штангенциркуль ШЦ-Ш-400-0,02 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 11333-88), метрологические характеристики: диапазон измерений от 0 до 400 мм, пределы допускаемой абсолютной погрешности ±0,02 мм;

- линейка измерительная металлическая (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 96-70), метрологические характеристики: диапазон измерений от 0 до 500 мм, пределы допускаемой абсолютной погрешности ±0,2 мм;

- нивелир с компенсатором DSZ3 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 29722-05), метрологические характеристики: диапазон измерений от 0 до 360°, средняя квадратическая погрешность измерения превышения на 1 км двойного хода не более 2,5 мм.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на градуировочную таблицу.

Нормативные документы, устанавливающие требования к резервуару стальному вертикальному цилиндрическому РВС-700

ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости

ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия

ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
