| Номер в госреестре | 70769-18 |
| Наименование СИ | Тестеры-анализаторы Ethernet |
| Обозначение типа СИ | Беркут серии ЕТ, ЕТХ, ЕТА |
| Изготовитель | ООО "НТЦ Метротек", г.Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 28.03.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Тестеры-анализаторы Ethernet Беркут серии ЕТ, ЕТХ, ЕТА (далее - тестеры-анализаторы) предназначены для измерений количества информации (объёма данных) в сетях Ethernet и учета объёма оказанных услуг электросвязи.
Принцип действия тестеров-анализаторов основан на генерации и передаче с помощью программного обеспечения тестовых сигналов для оборудования сетей передачи пакетной информации, измерении и анализе поступающих сигналов с целью определения параметров сетей Ethernet в соответствии с международными и отечественными рекомендациями и нормами (RFC-2544, Y.1564, Приказ Минкомсвязи РФ № 277 от 23.07.2015 г.). Результаты измерений и анализа отображаются на дисплее, запоминаются во внутренней энергонезависимой памяти и могут передаваться на внешние устройства через порты USB и LAN. В тестерах-анализаторах возможна синхронизация от сигнала шкалы точного времени внешнего источника (Устройство синхронизируюшее Метроном-PTP, рег. №66731-17), подключаемого к порту LAN.
Конструктивно тестеры-анализаторы выполнены в виде переносных портативных моноблоков. На передних панелях тестеров-анализаторов расположены дисплеи. На торцевых панелях тестеров-анализаторов расположены разъемы типа RJ-45 для электрических сигналов, внешнего электрического питания и гнёзда трансиверов типа SFP, SFP+ для оптических сигналов. Тестеры-анализаторы серии ЕТА имеют сенсорный дисплей управления. Тестеры-анализаторы серии ЕТ и ЕТХ имеют кнопки управления, два порта (А и В) для приема-передачи сигналов и карты формата micro CD.

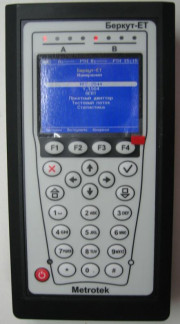

Внешний вид тестеров-анализаторов и места нанесения знаков утверждения типа представлены на рисунках 1, 2 и 3. Пломбировка предусмотрена на винтах крепления тыльной панели тестеров-анализаторов.
Место нанесения знака утверждения типа
dll' СИ1
пгш
Рисунок 2 - Внешний вид передней панели А, верхней торцевой панели Б и боковой торцевой
панели В тестеров-анализаторов серии ЕТХ
■РгттЧ
Б
Место нанесения знака утверждения типа
В тестерах-анализаторах установлено специальное программное обеспечение (ПО), запись которого осуществляется в процессе производства в энергонезависимой памяти. Конструкция тестеров-анализаторов исключает возможность несанкционированного влияния на ПО.
Уровень защиты от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077 - 2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | ||
| Беркут-ЕТ | Беркут-ЕТХ | Беркут-ЕТА | |
| Идентификационное наименование ПО | et_cd_1.19.bin et 1.1.19.tar.gz | etx cd 0.15-3.bin | eta_cd_1.19.bin eta 1.1.19.tar.gz |
| Номер версии (идентификационный номер) ПО | не ниже 1.1.19 | не ниже 0.0.15-3 | не ниже 1.1.19 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений количества информации (объёма данных), байт | от 10 до 1010 |
| Пределы допускаемой абсолютной погрешности измерений количества информации К (объёма данных) в диапазоне, байт: от 10 до 10 включ. | ±10; |
| св.107 до 1010 | ±К-10-4 |
| Уровени выходной мощности трансиверов, дБм: SPS-7111G | от -3 до -9 |
| ML-P40 | от +4 до -1 |
| FTLF1721P2BLC | от -2 до +3 |
| FTLX1471D3BLC | от -8,2 до +0,5 |
| FTLF1619P1BLC | от 0 до +5 |
| Минимальная входная мощность трансиверов, дБм: SPS-7111G | -20 |
| ML-P40 | -16 |
| FTLF1721P2BLC | -27 |
| FTLX1471D3BLC | -12,6 |
| FTLF1619P1BLC | -28 |
Таблица 3 - Технические характеристики
| Значение | ||
| Наименование характеристики | для тестеров-анализаторов серии | |
| ЕТ ЕТА | ЕТХ | |
| Электрическое питание: - напряжение переменного тока от внешнего источника питания, В | 220±22 | 220±22 |
| - номинальное напряжение постоянного тока от внутренней аккумуляторной батареи, В | 4,8 | 4,8 |
| Потребляемая мощность, В-А, не более | 27 | 38 |
| Наименование характеристики | Значение | ||
| для тестеров-анализаторов серии | |||
| ЕТ | ЕТА | ЕТХ | |
| Г абаритные размеры, (высота х ширина х длина), мм, не более | 44х101х200 | 59х101х200 | |
| Масса, кг, не более | 0,640 | 0,940 | 0,545 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающей среды при температуре +25 °С, %, не более - атмосферное давление, кПа | от 0 до +35 90 от 84 до 106,7 | ||
наносится на лицевую панель тестеров-анализаторов в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.
Таблица 4 - Комплектность средств измерений
| Наименование, тип | Обозначение | Кол-во |
| Тестер-анализатор Ethernet серии Беркут ЕТ/ЕТХ/ЕТА | - | 1 шт. |
| Руководство по эксплуатации | МТРГ.468166.001РЭ | 1 экз. |
| Паспорт | МТРГ.468166.001ПС | 1 экз. |
| Методика поверки | Беркут-ЕТ/ЕТХ/ЕТА.2017МП | 1 экз |
осуществляется по документу Беркут-ЕТ/ЕТХ/ЕТА.2017МП «Инструкция. Тестеры-анализаторы Ethernet Беркут серии ЕТ, ЕТХ, ЕТА. Методика поверки», утвержденному ООО «КИА» 15 ноября 2017 г.
Основные средства поверки:
- комплекс измерительный ВЕКТОР-ИКИ-2016 (рег. № 58678-14);
- рабочий эталон ГОСТ 8.585-2013 (рег. № 57667-11).
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.873-2014 ГСИ. Государственная поверочная схема для технических систем и устройств с измерительными функциями, осуществляющих измерения объёмов (количества) цифровой информации (данных), передаваемых по каналам интернет и телефонии
МТРГ.468166.001 ТУ. Тестеры-анализаторы Ethernet Беркут серии ЕТ, ЕТХ, ЕТА.
