| Номер в госреестре | 70770-18 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | "Сенсон" |
| Изготовитель | Общество с ограниченной ответственностью "НИИИТ" (ООО "НИИИТ"), г. Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 28.03.2028 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы «Сенсон» (далее - газоанализаторы или приборы) предназначены для непрерывных автоматических измерений концентраций горючих (H2, CH4, C3H8, паров углеводородов С2-С10) и токсичных газов (NH3, NO2, NO, CO, SO2, H2S, HCl, Cl2, H2CO, пары C2H5OH, пары CH3OH), а также кислорода (О2) и углерода диоксида (СО2), гелия (He) в воздухе рабочей зоны и в технологических газовых средах, содержащих измеряемые компоненты, а также для оповещения (в виде звукового и светового сигналов) при превышении концентрации контролируемых веществ установленных для них пороговых значений.
Принцип действия газоанализаторов «Сенсон» основан на преобразовании концентрации контролируемых веществ чувствительными сенсорами в пропорциональные унифицированные электрические сигналы и их дальнейшей обработкой для индикации на дисплеях приборов и передачей во внешние системы автоматики.
Газоанализаторы «Сенсон» состоят из измерительного модуля, в котором находится чувствительный сенсор и происходит преобразование сигнала от сенсора в электрический сигнал, и интерфейсной части прибора, переводящей измеренные данные в требуемый стандарт электрического сигнала для системы автоматики, индикации результатов измерений, а также сигнализации и хранения данных.
Газоанализаторы «Сенсон» выпускаются в следующих модификациях: переносные приборы с автономным питанием и стационарные - с внешним питанием. Приборы имеют модульную конструкцию. Набор модулей зависит от конструктивного исполнения прибора и условий эксплуатации.
Корпуса приборов изготавливаются из ударопрочной пластмассы или металла. Приборы имеют встроенную одно или двух пороговую звуковую и световую сигнализации (порог 1 -предупреждение, порог 2 - авария), настраиваемые при выпуске из производства - для горючих газов 10 и 20 % НКПР, для токсичных газов 1 ПДК, для кислорода 18 и 23 % об. доли. По требованию заказчика предусмотрена возможность перенастройки порогов срабатывания сигнализации, в пределах диапазонов измерений контролируемых веществ.
Газоанализаторы имеют выходы:
- аналоговый телеметрический выход по напряжению от 0 до 2 В для настройки прибора;
- токовый аналоговый выход от 4 до 20 мА;
- цифровой выход;
- реле для включения внешних систем автоматики.
В газоанализаторе используются газочувствительные сенсоры следующих типов:
- по каналам измерений NH3, NO2, NO, CO, SO2, H2S, HCl, Cl2, H2CO, паров C2H5OH и CH3OH, а также кислорода (О2) - электрохимические и фотоколориметрические;
- по каналам измерений СО2, СН4, С3Н8, СН - оптические;
- по каналам измерений H2, Не, CH4, C3H8, C2H5OH, СН (сумма углеводородов С2-С10) -термокаталитические, полупроводниковые, термокондуктометрические, фотоионизационные;
- по каналу О2 - электрохимические и термомагнитные.
Газоанализаторы «Сенсон» выполнены во взрывозащищенном исполнении по ГОСТ 31610.0-2014, ГОСТ 31610.11-2014, ГОСТ IEC 60079-1-2013.
Конструктивные исполнения обозначаются буквенными и цифровыми дополнениями к названию прибора «Сенсон», в соответствии с таблицей 1.
Таблица 1 - Конструктивные исполнения обозначаются буквенными и цифровыми дополнениями к названию прибора «Сенсон»__
| Буквенное обозначение конструктивного исполнения в добавлении к названию газоанализатора | Описание |
| В | Индивидуальный прибор с автономным питанием (газоанализатор индивидуального применения) |
| М | Переносной многоканальный газоанализатор с автономным питанием (мультигазовый) |
| СВ | Стационарный прибор с цифровым и аналоговым выходными сигналами и с дополнительными возможностями управления местной системой автоматики и сигнализации |
| СД | Стационарный прибор с цифровым и аналоговым выходными сигналами с внешней индикацией показаний |
| СМ | Стационарный прибор (измерительный интеллектуальный модуль) с цифровым выходным сигналом и внешней индикацией показаний |
| Примечание 1. Буквенное обозначение конструктивного исполнения вводится в название газоанализатора через тире, например: «Сенсон-В», «Сенон-СВ», «Сенсон-СД», «Сенсон-СМ», «Сенсон-М». 2. Для приборов может указываться Ех - маркировка в окончании названия в виде Exi - искробезопасные цепи, Exd - взрывонепроницаемая оболочка, РВ - рудничное исполнение. 3. Добавление цифры от 1 до 8 после названия прибора исполнения «Сенсон-М» означает количество измерительных каналов в приборе, например, «Сенсон-М6» это прибор на 6 каналов измерения. | |
Конструкцией газоанализаторов предусмотрена пломбировка корпуса от несанкционированного доступа путем наклейки специальной пломбы на одно из винтовых соединений корпуса. Допускается другие способы пломбирования, обеспечивающие защиту от несанкционированного доступа.

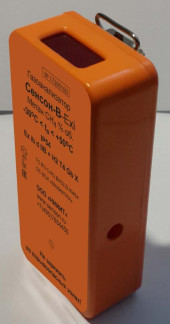

Общий вид исполнений газоанализаторов «Сенсон» и схемы пломбировки от несанкционированного доступа представлены на рисунках 1-7.
Место пломбирования
§
I on
ГС ни C-RU виог В-00454 ОСВСИ«вНЦИ®ТРИ»
Цопь ПИ1ЯЛИЙ
U,: .57 В 200 мА Р,. 3.5 Вт С, 15пО Li. ■: 0.1 МкГН
Цепь лнтйнчя U: 27 В
мА
Р| 3.5 Вт С,- 15ПО < 0.1 мкГн
Сигнальная цепь и, 13 э I,: 22.0 мА
Сенсон-СВ-Exi
СН20 формальдегид мг/м3
-40°С < t, < +50аС 1ё* ia d IIC Т4 Gb IP65 4-20 мА
ООО «НУ1ИИТ*
www.senson.ru теп- +7 49Б 7884450
Газоанализатор
Место
пломбирования
Сигнальная цепь Ц 16 В I,; 220 МА С,: 75пФ L; < 0,1 мкГн
Цепь питания
Ц 27 В I,: 200 «А Р,: 3 ,5 5т С, 15пФ L,: 0,1 шГн
U,: 27 В I,: 200 мА Р<: 3,5 Вт С,: 1ЬпФ L; 0.1 мкГм
и, иэ е
!{: 220 мА fi, 76л®
L,. ■= 0.1 мцГч
Газоанализатор
Сенсон-СД-Exi
СН20 формальдегид мг/м3
Не вскрывать во взрывоопасных зонах’
Цепь питания < ta < *-50°С Сигнальная цепь ]
IP66 4-20 мА RS-485 1 Ex iadllCT4GbX
Не вскрывать во взрывоопасных зонах!
1ИТЗНИЯ ^40°с < t* < +50аС Сигналь
3 Ц 16 В
„А 1Ех is d IIC Т4 Gb \,.220м£
Вт IP66 С':
Сенсон-СД-Exi
СН20 формальдегид мг/м3
Газоанализатор
ТС RU C-RU ВН02.В 00454
ООО «НИИИТ
www.senson.nj тел. +7 495 7884450
ТС RU C-RU.BH02.S QW54 -у ОС ВСИ «ВНИИФТРИ»
Место пломбирования Рисунок 5 - Общий вид исполнения СД (в пластмассовом или металлическом корпусах)
Место пломбирования
Пломбирование исполнения СМ не предусмотрено.
Г азоанализаторы имеют встроенное программное обеспечение (ПО), разработанное предприятием-изготовителем специально для решения задач измерения содержания определяемых компонентов. Внешняя программа служит для связи ПК и встроенными накопителями (памятью) приборов. Встроенное ПО (микропрограмма) - внутренняя программа микроконтроллера для обеспечения нормального функционирования прибора. Микропрограмма записывается в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не доступна для пользователя. Встроенное ПО идентифицируется посредством отображения номера версии и контрольной суммы на дисплее газоанализаторов или подключенного ПК при включении питания после запроса через меню.
Идентификационные данные программного обеспечения приведены в таблице 2.
Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные встроенного программного обеспечения
| Идентиф икацонные данные (признаки) | Значение для исполнения газоанализаторов | ||||
| СМ | СД | СВ | М | В | |
| Идентиф икационное наименование ПО | ISMSM | ISMIM | ISMBX | ISMCM | ISMVX |
| Номер версии (идентификационный номер) ПО, не ниже | 206 | 404 | 204 | 903 | 709 |
| Цифровой идентификатор ПО | 2685202 | 819498 | 2596454 | 7382351 | 199139 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC-32 | CRC-32 | CRC-32 | CRC-32 | CRC-32 |
| Примечание -Значение цифрового идентификатора ПО, приведенного в таблице, относится к файлу ПО в таблице 2. | |||||
приведены в таблицах 2 и 3.
| Измеряемый компонент | Диапазон измерений концентрации измеряемых компонентов | Пределы допускаемой основной относительной погрешности (5), % |
| Азота диоксид NO2 | от 0,01 до 10 мг/м3 | ±25 |
| от 0,1 до 30 мг/м3 | ±15 | |
| от 10 до 500 мг/м3 | ±10 | |
| Азота оксид NO | от 0,01 до 5 мг/м3 | ±25 |
| от 0,1 до 30 мг/м3 | ±15 | |
| от 10 до 1000 мг/м3 | ±10 | |
| Аммиак NH3 | от 0,01 до 10 мг/м3 | ±25 |
| от 0,1 до 200 мг/м3 | ±15 | |
| от 10 до 1500 мг/м3 | ±10 | |
| Водород H2 | от 0,001 до 1 об. доля, % | ±15 |
| от 0,01 до 4 об. доля, % | ±10 | |
| от 1 до 100 об. доля, % | ±5 | |
| Водород хлористый HCl | от 0,01 до 30 мг/м3 | ±25 |
| Г елий He | от 1 до 100 об. доля, % | ±20 |
| Кислород O2 | от 0,01 до 1 об. доля, % | ±10 |
| от 0,1 до 30 об. доля, % | ±5 | |
| от 1 до 100 об. доля, % | ±1 | |
| Метан CH4 | от 0,001 до 1 об. доля, % | ±10 |
| от 0,01 до 5 об. доля, % | ±10 | |
| от 1 до 100 об. доля, % | ±5 | |
| Метанол CH3OH | от 0,1 до 30 мг/м3 | ±20 |
| Пропан C3H8 | от 0,001 до 2 об. доля, % | ±10 |
| Сероводород H2S | от 0,01 до 3 мг/м3 | ±20 |
| от 0,1 до 30 мг/м3 | ±10 | |
| от 1 до 200 мг/м3 | ±10 | |
| Серы диоксид SO2 | от 0,01 до 3 мг/м3 | ±15 |
| от 0,1 до 30 мг/м3 | ±10 | |
| от 1 до 300 мг/м3 | ±10 | |
| Углеводороды (С2-С10) | от 50 до 3000 мг/м3 | ±25 |
| от 0,05 до 1 об. доля, % | ±10 | |
| Углерода диоксид СО2 | от 100 до 2000 мг/м3 | ±20 |
| от 0,01 до 5 об. доля, % | ±15 | |
| от 1 до 100 об. доля, % | ±10 | |
| Углерода оксид CO | от 0,01 до 10 мг/м3 | ±20 |
| от 0,1 до 300 мг/м3 | ±10 | |
| от 10 до 3000 мг/м3 | ±10 | |
| Формальдегид H2CO | от 0,1 до 30 мг/м3 | ±25 |
| Хлор Cl2 | от 0,01 до 3 мг/м3 | ±20 |
| от 0,1 до 30 мг/м3 | ±10 | |
| Этанол C2H5OH | от 50 до 5000 мг/м3 | ±25 |
| от 0,01 до 3 об. доля, % | ±15 |
| Наименование дополнительной погрешности | Модель сенсора | ||
| Электрохи мический, термомаг нитный | Термокатали тический, полупровод никовый, термокондук- тометриче- ский | Оптиче ский, фотоко- лоримет- рический | |
| Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды в пределах рабочих условий эксплуатации, на каждые 10 0С, в долях от пределов допускаемой основной погрешности | ±0,5 | ±0,3 | ±0,5 |
| Пределы допускаемой дополнительной погрешности от влияния изменения атмосферного давления в пределах рабочих условий эксплуатации, на каждые 3,3 кПа, в долях от пределов допускаемой основной погрешности | ±0,2 | ±0,2 | ±0,5 |
| Пределы допускаемой дополнительной погрешности от влияния изменения влагосодержания анализируемой газовой смеси в пределах рабочих условий эксплуатации, в долях от пределов допускаемой основной погрешности | ±0,5 | ±0,2 | ±0,1 |
| Пределы допускаемой дополнительной погрешности от влияния неизмеряемых компонентов, перечень и содержание которых не превышает, указанного в таблице 5, в долях от допускаемой основной погрешности | ±1,5 | ±1,5 | ±1,5 |
Предельное допустимое содержание в анализируемой среде не измеряемых компонентов, приведено в таблице 5.
Таблица 5 - Предельное допустимое содержание в анализируемой среде не измеряемых компонентов
| Наименование канала измерения газоанализатора | Содержание неизме | ряемых компонентов, не более | |||||||
| NO2, мг/м3 | NO, мг/м3 | NH3, мг/м3 | HCl, мг/м3 | CH3OH3 , мг/м3 | H2S,3 мг/м3 | Н2, % об. доля | SO2,3 мг/м3 | Cl2,3 мг/м3 | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| Азота диоксид NO2 | - | 10 | 100 | 0,5 | |||||
| Азота оксид NO | 10 | - | 10 | 10 | |||||
| Аммиак NH3 | 10 | 10 | - | 10 | 2 | 10 | 3 | ||
| Водород H2 | - | - | - | - | - | - | - | - | - |
| Водород хлористый HCl | |||||||||
| Г елий He | - | - | - | - | - | - | - | - | - |
| Кислород O2 | - | - | - | - | - | - | 2 | - | - |
| Метан CH4 | - | - | - | - | - | - | 0,1 | - | - |
| Метанол CH3OH | - | - | - | - | - | 10 | - | - | - |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| Пропан C3H8 | - | - | - | - | - | - | 0,1 | - | - |
| Сероводород H2S | 3 | 3 | 20 | 5 | 1 | - | 2 | 0,5 | |
| Серы диоксид SO2 | 10 | 10 | - | - | - | 10 | 2 | - | - |
| Углеводороды (С2-С10) | - | - | - | - | - | - | - | - | - |
| Углерода диоксид СО2 | - | - | - | - | - | - | - | - | - |
| Углерода оксид СО | - | - | - | - | - | - | 0,001 | - | - |
| Формальдегид Н2СО | - | - | - | - | - | 0,1 | 2 | - | - |
| Хлор Cl2 | 0,1 | - | - | - | - | - | 2 | - | - |
| Этанол С2Н5ОН | - | - | - | - | - | 0,01 | - | - |
Таблица 6 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время установления показаний, Т90, с, не более: * | |
| - у каналов (СО2, СН4, СН,) с оптическим сенсором | 60 |
| - у каналов кислород (О2) с электрохим. сенсором | 30 |
| - у каналов на горючие газы (H2, CH4, C3H8, СН) с термокаталитическим сенсором | 10 |
| - у каналов на токсичные газы (NH3, NO2, NO, CO, SO2, H2S, HCl, Cl2, H2CO, пары C2H5OH, пары CH3OH) | 60 |
| - у канала (СН) с полупроводниковым сенсором | 60 |
| - у каналов измерения инертных газов (He) термокондуктометрическим сенсором | 60 |
| Сигнализация (световая и звуковая): ** - первый порог срабатывания - второй порог срабатывания | предупредительный аварийный |
| Диапазон настройки предупредительного и аварийного порогов срабатывания сигнализации, % диапазона измерений | от 5 до 95 |
| Параметры электрического питания, не более: | |
| - переносной исполнение В, М, постоянный ток от внутреннего источника (аккумулятора или батареи), В | 3,7 |
| - стационарный, исполнение СВ, СД, постоянный ток, от внешнего источника, В | 24±2,4 |
| - стационарный, исполнение СМ, постоянный ток от внешнего источника, В | 3,7 |
| Потребляемая мощность, В А, не более: | |
| - исполнение В | 0,3 |
| - исполнение М | 0,6 |
| - исполнение СВ | 2,5 |
| - исполнение СД | 1,5 |
| - исполнение СМ | 0,5 |
| Габаритные размеры, мм, не более: | |
| - исполнение В - высота - ширина - длина | 100 50 41 |
| Наименование характеристики | Значение |
| - исполнение М | |
| - высота | 170 |
| - ширина | 80 |
| - длина | 85 |
| - исполнение СВ, взрывозащищенный корпус Ехd | |
| - высота | 285 |
| - ширина | 150 |
| - длина | 110 |
| - исполнение СВ, металлический корпус | |
| - высота | 155 |
| - ширина | 150 |
| - длина | 60 |
| - исполнение СВ, пластиковый корпус | |
| - высота | 150 |
| - ширина | 150 |
| - длина | 60 |
| - исполнение СД, взрывозащищенный корпус Ехd | |
| - диаметр | 42 |
| - длина | 200 |
| - исполнение СД, металлический корпус | |
| - высота | 155 |
| - ширина | 150 |
| - длина | 60 |
| - исполнение СД, пластиковый корпус | |
| - высота | 160 |
| - ширина | 110 |
| - длина | 60 |
| - исполнение СМ | |
| - диаметр | 30 |
| - длина | 35 |
| Масса, г, не более: | |
| - исполнение В | 250 |
| - исполнение М | 900 |
| - исполнение СВ, | |
| взрывозащищенный корпус Ехd | 1800 |
| - исполнение СВ, металлический корпус | 650 |
| - исполнение СВ, пластиковый корпус | 450 |
| - исполнение СД, взрывозащищенный корпус Ехd | 450 |
| - исполнение СД, металлический корпус | 650 |
| - исполнение СД, пластиковый корпус | 400 |
| - исполнение СМ | 50 |
| Условия эксплуатации | |
| - атмосферное давление, кПа (мм рт. ст.) | от 80 до 104 (от 630 до 800) |
| - относительная влажность, % | от 30 до 95 |
| - температура окружающей среды, °С для***: | |
| - исполнение В | от -30 до +50 |
| - исполнение М | от -30 до +50 |
| - исполнение СВ металлический корпус | от -60 до +50 |
| Наименование характеристики | Значение |
| - исполнение СВ пластиковый корпус | от -30 до +50 |
| - исполнение СД металлический корпус | от -60 до +50 |
| - исполнение СД пластиковый корпус | от -30 до +50 |
| - исполнение СМ | от -60 до +50 |
| Средний срок службы, лет | 10 |
| Маркировка взрывозащиты: | |
| - исполнения В, М, искробезопасные цепи Ех1 | 1Ex ib d ПВ+Н2 T4 Gb X |
| - исполнения СВ, СД, СМ искробезопасные цепи Ех1 | 1Ex ia d ПС Т4 Gb X |
| - исполнения СВ, во взрывозащищенном корпусе Ехё | 1Ex d IIC T6 Gb |
| - исполнения СД, во взрывозащищенном корпусе Ехё | 1Ex d IIC T6 Gb X |
| - исполнения СД, рудничного исполнения РВЕхё | PB Ex d I Mb X и 1Ex d IIC T6 Gb X |
| Примечание: *Время установления показаний для прогретого и готового к работе прибора. ** Для канала кислорода оба порога (верхний и нижний) - аварийные. Для исполнений СД и СМ - сигнализация и реле не предусмотрены. ***Для приборов с электрохимическими сенсорами до температур не ниже минус 40 °C | |
наносится типографским способом на титульный лист руководства по эксплуатации и на этикетку на корпусе газоанализатора.
| Таблица 7 - Комплектность средства изме | рения | |
| Наименование | Обозначение | Количество |
| Г азоанализатор1) | «Сенсон» | 1шт. |
| Устройство зарядное (для приборов с автономным питанием) или блок питания | БП-12 | 1шт. |
| Насадка-калибратор для калибровки (опция) | НГ | 1шт. |
| Выносной индикатор или регистратор (для приборов с внешним индикатором) | ПК | 1шт. |
| Преобразователь интерфейса RS 485-USB (для связи с ПК) или UART- USB (для исполнения СМ) | ПИ | 1шт. |
| Вспомогательное оборудование (пробоотборные зонды)2) | 1 комплект | |
| Паспорт | ПС | 1экз. |
| Руководство по эксплуатации | РЭ | 1экз. |
| Методика поверки | МП 205-21-2017 | 1экз. |
| Упаковка3) | УП | 1шт. |
| 1) Исполнение в соответствии с заказом. 2) Поставляется по заказу. 3) Для соответствующего исполнения. | ||
осуществляется по документу МП 205-21-2017 «Газоанализаторы «Сенсон». Методика поверки», утвержденному ФГУП «ВНИИМС» 25 декабря 2017 г.
Основные средства поверки:
- государственные стандартные образцы по ГОСТ 8.578-2008 - поверочные газовые смеси (ГСО-ПГС) состава: NO2/N2 (ГСО № 10547-2014), NO/N2 (ГСО № 10547-2014, 10506-2014, 10546-2014), NH3/N2 (ГСО № 10547-2014), H2/O2 (гСО №№ 10703-2015, 10465-2014), He/N (ГСО № 10509-2014, 10506-2014), O2/N2 (ГСО № 10465-2014, 10531-2014, 10652-2015, 10706-2015), O2/H2 (ГСО № 10699-2015), Ш^воздух (ГСО № 10509-2014, 10703-2015, 10532-2014,) CH4/N2 (ГСО № 10650-2015), CзH8/воздух (гСО № 10544-2014, 10704-2015, 10463-2014), H2S/N2 (гСО № 10538-2014), SO2/N2 (ГСО № 10538-2014, 10598-2014), CH (СвНмУвоздух (ГСО № 10714-2015, 10544-2014, 10509-2014), СО2/воздух (ГСО № 10530-2014, 10532-2014, 10531-2015, 10703-2015, 10654-2015), CO/воздух (ГСО № 10506-2014, 10530-2014, 10704-2015, 10465-2014, 10703-2015, 10465-2014), C2H5OH/воздух (ГСО № 10535-2014, 10534-2014, 10533-2014) в баллонах под давлением;
- рабочие эталоны 1-го разряда, по ГОСТ 8.578-2008, источники микропотоков газов и паров (ИМ), рег. № 15075-09; (ИМ06-М-А2) на NH3, (ИМ00-0-Г1) на NO2, (ИМ01-0-Г2) на NO2, (ИМ 107-М-Д) на HCl, (ИМ108-М-Е) на HCl, (ИМ36-М-А2) на СН3ОН, (ИМ03-М-А2) на H2S, (иМ05-М-А2) на SO2, (ИМ94-М-А2) на СН2O, (ИМ08-М-Г1) на Ch, (ИМ09-М-А2) на Ch
- рабочий эталон 1-го разряда по ГОСТ 8.578-2008, установка динамическая «Микрогаз-ФМ», рег. № 68284-17;
- рабочий эталон 1-го разряда по ГОСТ 8.578-2008, генератор газовых смесей «ГГС-03-03», рег. № 46598-11;
- рабочий эталон 2-го разряда по ГОСТ 8.578-2008, генератор хлора «ГРАНТ-ГХС» (Cl2), рег. № 40210-08;
- рабочий эталон 1-го разряда по ГОСТ 8.578-2008 генератор спирто-воздушных смесей ГСВС-МЕТА-02 М, рег. № 28513-09.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак первичной поверки и штрих кодовая наклейка наносится в соответствующий раздел паспорта прибора. Отметка о проведении периодической поверки делается либо в паспорте прибора, либо выдачей свидетельства о проведении поверки.
приведены в эксплуатационных документах.
ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические требования.
ГОСТ Р МЭК 61207-1-2009. Газоанализаторы. Выражение эксплуатационных характеристик. Часть 1. Общие положения.
ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ТР ТС 012/2011 Технический регламент Таможенного союза. О безопасности оборудования для работы во взрывоопасных средах.
Приказ Минздравсоцразвития РФ от 09.09.2011 № 1034н «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности».
Приказ Минприроды России от 7 декабря 2012 г. № 425 «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений».
| Зарегистрировано поверок | 21483 |
| Поверителей | 137 |
| Актуальность данных | 19.11.2024 |
