| Номер в госреестре | 70787-18 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВСП-400, РВСП-1000, РВСП-2000 |
| Изготовитель | ООО "Завод "АНКЕР", г.Челябинск |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВСП-400, РВСП-1000, РВСП-2000 (далее - РВС) предназначены для измерения объема жидкости.
РВС представляют собой закрытые вертикальные цилиндрические сосуды со стационарной крышей, оснащенные понтоном, предохранительным и дыхательным клапанами, световыми и замерными люками, люк-лазами, приемо-раздаточным патрубком, приборами контроля и сигнализации.

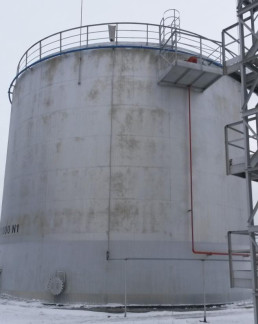

На рисунках 1-3 представлен общий вид РВС.
| Наименование характеристики | Значение | ||
| Заводской номер резервуара | 12 3 4 | 5 6 | 7 |
| Номинальная вместимость, м3 | 2000 | 1000 | 400 |
| Пределы допускаемой относительной погрешности определения вместимости геометрическим методом, % | ± 0,2 | ||
| Габаритные размеры резервуаров, мм: внутренний диаметр высота стенки | 15180 11920 | 10430 11920 | 8530 7450 |
наносится на информационную табличку резервуара типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуары стальные вертикальные цилиндрические | РВСП-400 | 1 экз. |
| РВСП-1000 | 2 экз. | |
| РВСП-2000 | 4 экз. | |
| Паспорт вертикального стального цилиндрического резервуара | 7 экз. | |
| Г радуировочная таблица | 7 экз. |
осуществляется по документу ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
— Рулетка измерительная металлическая ЕХ20/5, регистрационный номер в Федеральном информационном фонде (далее - регистрационный номер) 22003-07
— Рулетка измерительная металлическая РНГ мод. Р30Н2Г, регистрационный номер 60606-15;
— Нивелир оптико-механический с компенсатором В-40, регистрационный номер 45563-10;
— Рейка нивелирная телескопическая VEGA TS5M, регистрационный номер 51835-12
— Штангенциркуль ТТТЦ-Т-150-0,1, регистрационный номер 260-05;
— Толщиномер ультразвуковой УТ-93П/1, регистрационный номер 18374-10; Допускается применять не указанные в перечне средства поверки, обеспечивающие
определение метрологических характеристик с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице на месте подписи поверителя.
ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВСП-400, РВСП-1000, РВСП-2000
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия.
ГОСТ 8.570-2000 ГСИ. Резервуары вертикальные стальные цилиндрические. Методика поверки.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости.
| Зарегистрировано поверок | 5 |
| Поверителей | 1 |
