Государственный реестр средств измерений

Системы контроля логических блоков автоматизированные АСК-ЛБ-КМ, 70792-18

Системы контроля логических блоков автоматизированные АСК-ЛБ-КМ (далее - АСК) предназначены для воспроизведения и измерений напряжения и силы постоянного тока, временных интервалов импульсных сигналов, а также для отображения результатов измерений и расчетных величин и их регистрации.
Карточка СИ
Номер в госреестре 70792-18
Наименование СИ Системы контроля логических блоков автоматизированные
Обозначение типа СИ АСК-ЛБ-КМ
Изготовитель АО "Ижевский мотозавод "Аксион-холдинг", г.Ижевск
Год регистрации 2018
Срок свидетельства 16.04.2024
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Системы контроля логических блоков автоматизированные АСК-ЛБ-КМ (далее - АСК) предназначены для воспроизведения и измерений напряжения и силы постоянного тока, временных интервалов импульсных сигналов, а также для отображения результатов измерений и расчетных величин и их регистрации.

Описание

Принцип действия АСК основан на формировании напряжения логических уровней (логическая «1» и логический «0») и питания объекта контроля (ОК) с помощью цифроаналоговых преобразователей (ЦАП) и временных интервалов воспроизведения логических уровней с помощью генератора контроллера синхронизации, измерении логических уровней и временных параметров (период, длительность, задержка) импульсных сигналов аналогоцифровыми преобразователями (АЦП), с последующей передачей для отображения средствами вычислительной техники.

Конструктивно АСК состоит из настольного переносного блока контроля (БК), управляющей ПЭВМ и источников питания ОК.

Функционально АСК включает в себя следующие измерительные каналы (ИК):

ИК воспроизведения и измерений логических уровней и временных интервалов импульсных сигналов;

ИК воспроизведения напряжения и силы постоянного тока питания ОК.

По условиям эксплуатации АСК удовлетворяет требованиям климатического исполнения УХЛ с диапазоном рабочих температур от плюс 10 до плюс 35 °С и относительной влажностью окружающего воздуха от 45 до 80 % при температуре плюс 25 °С без предъявления требований по механическим воздействиям.

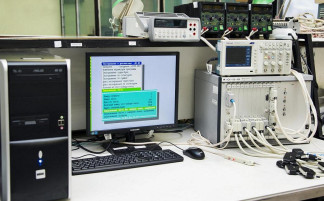

Общий вид АСК и БК представлены на рисунках 1 и 2.

Защита от несанкционированного доступа к компонентам АСК обеспечивается пломбированием БК с установленными в него модулями (рисунок 2).

Места расположения наклеек и пломбирования БК приведены на рисунке 2.

Программное обеспечение

Включает общее и функциональное программное обеспечение (ПО).

В состав общего ПО входит операционная система Windows XP (32-разрядная) или Windows 7 (32-разрядная) или Windows 10 (32-разрядная), драйвер контроллера обмена UserPort.

Функциональное ПО АСК включает в себя программы управления аппаратной частью, САПР, ведения архива объектных программ контроля и сервисных программ (каталог DIAGNOS). Многоуровневая система паролей доступа исключает возможность несанкционированного влияния на ПО АСК и измерительную информацию. Всё функциональное ПО АСК является метрологически значимым.

Алгоритм вычисления идентификатора ПО АСК - CRC16.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077- 2014.

Данные ПО АСК приведены в таблице 1.

Таблица 1 - Идентификационные данные функционального ПО АСК

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

DIAGNOS

Децимальный номер ПО

ЮМГИ.00005-019001 -3

Номер версии (идентификационный номер) ПО

0.2

Цифровой идентификатор ПО

08D4

Таблица 2 - Метрологические характеристики АСК

Наименование характеристики

Значение

ИК воспроизведения и измерений логических уровней и временных интервалов импульсных сигналов (количество ИК - от 32 до 256)

Диапазоны воспроизведения напряжения постоянного тока (логический «0»), В

от -12,00 до -0,03 от +0,03 до +0,80

Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока (логический «0»), В

±(0,0Шв+3-10-2)

где ив - значение воспроизводимого напряжения постоянного тока

Диапазон воспроизведения напряжения постоянного тока (логическая «1»), В

от 2,0 до 12 ,0

Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока (логическая «1»), В

±(0,0Шв+3-10-2)

Диапазон воспроизведения временных интервалов импульсных сигналов

от 100 нс до 40 с

Пределы допускаемой абсолютной погрешности воспроизведения временных интервалов импульсных сигналов, с

±(0,003-Тв+1-10-2)

где Тв - значение воспроизводимых временных интервалов импульсных сигналов

Диапазоны измерений напряжения постоянного тока, В

от -15,00 до -0,02 от +0,02 до +15,00

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В

±(0,005-ии+5-10-3)

где ии - значение измеренного напряжения постоянного тока

Диапазоны измерений силы постоянного тока

от -100 мА до -10 мкА от +10 мкА до +100 мА

Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А

±(0,01-1и+3-10-6)

где 1и - значение измеренной силы постоянного тока

Диапазоны измерений временных интервалов импульсных сигналов

от 50 нс до 40 с

Пределы допускаемой абсолютной погрешности измерений временных интервалов импульсных сигналов, с

±(0,005-Ти+1 -10-8)

где Ти - значение измеренных временных интервалов импульсных сигналов

Диапазон воспроизведения напряжения постоянного тока, В

от +0,1 до +35,0

Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, В

±(0,005-Ив+5-10-2)

Диапазон воспроизведения силы постоянного тока, А

от +0,01 до +4,00

Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока, А

±(0,01-1в+5-10-3)

где IB - значение воспроизводимой силы постоянного тока

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение переменного тока, В

220±22

- частота переменного тока, Гц

50±1,0

Потребляемая мощность, В А, не более

400

Габаритные размеры составных частей АСК(ширинахвысотахглубина), мм, не более:

- блок контроля

449x318x395

- персональный компьютер

1500x500x500

- комплект ЗИП

400x310x140

- комплект кабелей

400x400x300

Масса составных частей АСК, кг, не более:

- блок контроля

20

- персональный компьютер (процессорный блок, монитор,

25

клавиатура, мышь, принтер)

- комплект ЗИП

10

- комплект кабелей

10

Условия эксплуатации:

- температура воздуха, °С

от +10 до +35

- относительная влажность воздуха при температуре +25 °С, %

от 45 до 80

- атмосферное давление, кПа

от 84 до 107

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на верхний левый угол БК в виде наклейки.

Комплектность

Таблица 4 - Комплектность АСК

Наименование

Обозначение

Количество,

шт./экз.

Система контроля логических блоков автоматизированная АСК-ЛБ-КМ

-

1

Комплект принадлежностей

-

1

Руководство по эксплуатации

ЮМГИ.421423.013 РЭ

1

Формуляр

ЮМГИ.421423.013 ФО

1

Поверка

осуществляется по документу ЮМГИ.421413.013 РЭ «Контроль метрологических характеристик», раздел 4 «Поверка», утвержденному ООО «АСК Экспресс» 07.12.2017 г.

Основные средства поверки:

Вольтметр универсальный цифровой В7-40 (регистрационный номер в Федеральном информационном фонде (рег. №) 39075-08);

Источник напряжения и тока стабилизированный Б3-724.4А (рег. № 24114-10);

Генератор импульсов Г5-102 (рег. № 39224-08);

Частотомер электронно-счетный Ч3-54 (рег. № 5480-76);

Магазин сопротивления Р33 (рег. №1321-60).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых АСК с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде поверительного клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к системам контроля логических блоков автоматизированным АСК-ЛБ-КМ

ГОСТ 8.022-91 ГСИ Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 30 А

ГОСТ 8.027-2001 ГСИ Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы

ГОСТ 8.129-2013 ГСИ Государственная поверочная схема для средств измерений времени и частоты

Зарегистрировано поверок 13
Поверителей 2
Актуальность данных 06.12.2024
