| Номер в госреестре | 70795-18 |
| Наименование СИ | Измерители оптической мощности |
| Обозначение типа СИ | SmartClass Fiber OLP |
| Изготовитель | "Viavi Solutions Deutschland GmbH", Германия |
| Год регистрации | 2018 |
| Срок свидетельства | 16.04.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители оптической мощности серии SmartClass Fiber OLP (далее - измерители) предназначены для измерения средней мощности оптического излучения волоконно-оптических кабелей и оптических компонентов в одномодовых и многомодовых волоконно-оптических линиях передачи, включая кабели пассивных оптических сетей (PON) в системах «волокно в дом» (FTTH).
Принцип действия измерителей основан на зависимости выходного тока фотоприемника от мощности, падающего на него оптического излучения.
Конструктивно измеритель выполнен в виде малогабаритного пластмассового корпуса, в котором размещены фотоприемник, программируемый преобразователь «ток-напряжение», микропроцессор со встроенным аналого-цифровым преобразователем и жидкокристаллический экран.
Измерители выпускаются в следующих модификациях:
- SmartClass Fiber OLP-82 и SmartClass Fiber OLP-82P (далее - модификации 82);
- SmartClass Fiber OLP-87 и SmartClass Fiber OLP-87Р (далее - модификации 87);
- SmartClass Fiber OLP-88 и SmartClass Fiber OLP-88Р (далее - модификации 88).
Цифры в наименовании имеют условное заводское обозначение, буква «Р» отражает
наличии встроенного микроскопа. В измерителях предусмотрена возможность подключения внешнего микроскопа. Измерители модификаций 82 и 87 для обслуживания многомодовых и одномодовых линий передачи обладают функцией дополнительного контроля оптического излучения на длинах волн 980, 1270 и 1578 нм, соответственно.

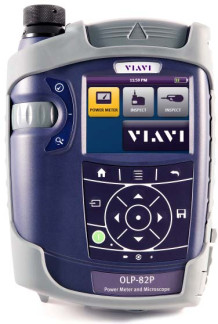

Внешний вид модификаций измерителей и места нанесения знака утверждения типа показаны на рисунке 1. Пломбирование измерителей не предусмотрено.
В измерителях устанавливается специальное программное обеспечение (ПО), идентификационные данные которого приведены в таблице 1. ПО устанавливается на внутренний контроллер и выполняет функции управления режимами работы измерителей. Конструкция измерителей исключает возможность несанкционированного влияния на ПО.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Таблица 1- Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Программа контроллера |
| Номер версии (идентификационный номер) ПО | не ниже 01.06.00 |
представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Длины волн калибровки, нм | для модификации 82 | 850,1300,1310,1490,1550,162 5 |
| для модификации 87 | 1310,1490,1550,1625 | |
| для модификации 88 | 1310,1490,1550 | |
| Диапазон измерений уровня средней мощности оптического излучения, дБм: | для модификации 82 в режиме standart на длинах волн калибровки: - 850 нм - 1300,1310,1490,1550,1625 нм в режиме high power на длинах волн калибровки: - 850 нм - 1300,1310,1490,1550,1625 нм | от -45 до +10 от -50 до +10 от -35 до +23 от -40 до +23 |
| для модификации 87 в режиме FTTx на длинах волн калибровки: - 1310 нм - 1490 нм - 1550 нм в широкополосном режиме на длинах волн калибровки: - 1310,1490,1550,1625 нм | от -40 до +13 от -50 до +13 от -50 до +26 от -50 до +13 | |
| для модификации 88 в режиме FTTx на длинах волн калибровки: - 1310 нм - 1490 нм - 1550 нм | от -40 до +13 от -40 до +7,0 от -40 до +26 | |
| Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения, дБ | ±0,5 | |
| Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения при уровне мощности от -6,5 до -7,5дБм и температуре от +20 до +26°С, дБ | ±0,2 | |
| Наименование характеристики | Значение |
| Габаритные размеры (ширинахвысотахглубина), мм, не более: - без встроенного микроскопа - с встроенным микроскопом | 208x112x64 208x153x64 |
| Масса, кг, не более: - без встроенного микроскопа - с встроенным микроскопом | 0,75 0,85 |
| Параметры электрического питания: - напряжение постоянного тока от внутренних аккумуляторных батарей, В - напряжение переменного тока частотой 50±1 Гц от внешнего источника питания через адаптер, В | 12+2 220±22 |
| Рабочие условия применения: - температура окружающей среды, °С - относительная влажность окружающей среды при температуре +25 °C, %, не более - атмосферное давление, кПа | от -5 до +45 95 от 84 до 106,7 |
наносится на переднюю панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность измерителей представлена в таблице 4.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель оптической мощности серии SmartClass Fiber OLP | в зависимости от модификации | 1 шт. |
| Комплект принадлежностей | - | 1 шт. |
| Руководство по эксплуатации | SmartClass Fiber OLP.2017РЭ | 1 экз. |
| Паспорт | SmartClass Fiber OLP.2017ПС | 1 экз. |
осуществляется по документу ГОСТ Р 8.720-2010 «ГСИ. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки».
Основное средство поверки:
- рабочий эталон единицы средней мощности в волоконно-оптических системах передачи по ГОСТ 8.585-2013.
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде поверочного клейма.
приведены в эксплуатационном документе.
ГОСТ 8.585-2013 ГСИ Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации.
Техническая документация Viavi Solutions Deutschland GmbH, Германия.
