| Номер в госреестре | 70796-18 |
| Наименование СИ | Преобразователи термоэлектрические |
| Обозначение типа СИ | 397A7666 исп. P006, P008, P009, P011 |
| Изготовитель | "Thermo Electric Instrumentation B.V.", Нидерланды |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи термоэлектрические модели 397A7666 исполнений P006, P008, P009, P011 (далее - термопреобразователи или ТП) предназначены для измерений температуры воздуха/выхлопного газа в составе Газотурбинного двигателя 6F.03/6FA+E Прегольской ТЭС (г. Калининград), Талаховской ТЭС (г. Советск), Маяковской ТЭС (г. Гусев).
Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
Термопреобразователи выполнены в виде измерительной вставки с двумя чувствительными элементами - термопарами с номинальной статистической характеристикой преобразования (НСХ) типа «К» по ГОСТ Р 8.585-2001 с минеральной изоляцией (MgO) термоэлектродов, кабеля с удлинительными проводами и монтажных элементов.

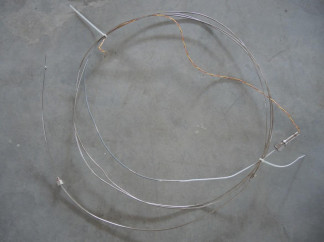

Фотография общего вида преобразователей термоэлектрических модели 397A7666 исполнений P006, P008, P009, P011 представлена на рисунке 1.
Пломбирование термопреобразователей не предусмотрено.
отсутствует.
Диапазон измерений температуры, пределы допускаемых отклонений ТЭДС ТП от НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-1) в температурном эквиваленте приведены в таблице 1.
Таблица 1
| Условное обозначение НСХ | Класс допуска | Диапазон измерений температуры, °С | Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С |
| К | 2 | от -40 до +1200 | ±2,5 |
Технические характеристики преобразователей термоэлектрических модели 397A7666 исполнений P006 приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Длина монтажной части, мм: | |
| - зав. № 1100520-4-1 | 4007 |
| - зав. № 1006997-2-1 | 5450 |
| - зав. № 1006997-2-2 | 5620 |
| - зав. № 1007417-5-3 | 3998 |
| - зав. № 1008075-2-1 | 4075 |
| - зав. № 1008075-2-3 | 4040 |
| - зав. № 1008660-2-1 | 4061 |
| - зав. № 1008660-2-2 | 4006 |
| - зав. № 1008660-2-3 | 4001 |
| - зав. № 1008660-2-5 | 4006 |
| - зав. № 1100313-3-1 | 4039 |
| - зав. № 1100520-4-3 | 4050 |
| - зав. № 1100923-2-7 | 4023 |
| - зав. № 1101049-2-1 | 3980 |
| - зав. № 1101049-2-2 | 4037 |
| - зав. № 1101049-2-3 | 4008 |
| Диаметр монтажной части, мм | 3,2±0,1 |
| Электрическое сопротивление изоляции ТП при | |
| температуре от +15 до +35 °С и относительной влажности | 100 |
| воздуха от 30 до 80 %, МОм (при 100 В), не менее | |
| Рабочие условия эксплуатации ТП: | |
| - температура окружающей среды, °С | от -40 до +250 |
| - относительная влажность окружающего воздуха, % | до 98 (при +35 °С) |
| Средний срок службы, лет, не менее | 10 |
Технические характеристики преобразователей термоэлектрических модели 397A7666 исполнений P008 приведены в таблице 3.
Таблица 3
| Наименование характеристики | Значение характеристики |
| Длина монтажной части, мм: - зав. № 1100238-2-1 | 4995 |
| - зав. № 1100238-2-2 | 5050 |
| - зав. № 1100622-1-1 | 4964 |
| - зав. № 1100622-1-2 | 5021 |
| - зав. № 1101076-3-2 | 4979 |
| - зав. № 1007417-2-1 | 5025 |
| - зав. № 1007417-2-2 | 4985 |
| Наименование характеристики | Значение характеристики |
| Диаметр монтажной части, мм | 3,2±0,1 |
| Электрическое сопротивление изоляции ТП при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее | 100 |
| Рабочие условия эксплуатации ТП: - температура окружающей среды, °С - относительная влажность окружающего воздуха, % | от -40 до +250 до 98 (при +35 °С) |
| Средний срок службы, лет, не менее | 10 |
Технические характеристики преобразователей термоэлектрических модели 397A7666 исполнений P009 приведены в таблице 4.
Таблица 4
| Наименование характеристики | Значение характеристики |
| Длина монтажной части, мм: | |
| - зав. № 1100234-1-1 | 5798 |
| - зав. № 1100234-1-2 | 5533 |
| - зав. № 1100234-1-3 | 5510 |
| - зав. № 1100238-3-1 | 5580 |
| - зав. № 1100238-3-2 | 5565 |
| - зав. № 1100238-3-3 | 5525 |
| - зав. № 1100300-3-1 | 5507 |
| - зав. № 1100300-3-2 | 5505 |
| - зав. № 1100923-3-1 | 5523 |
| - зав. № 1100923-3-2 | 5516 |
| - зав. № 1100923-3-3 | 5485 |
| - зав. № 1101076-4-1 | 5530 |
| Диаметр монтажной части, мм | 3,2±0,1 |
| Электрическое сопротивление изоляции ТП при | |
| температуре от +15 до +35 °С и относительной влажности | 100 |
| воздуха от 30 до 80 %, МОм (при 100 В), не менее | |
| Рабочие условия эксплуатации ТП: | |
| - температура окружающей среды, °С | от -40 до +250 |
| - относительная влажность окружающего воздуха, % | до 98 (при +35 °С) |
| Средний срок службы, лет, не менее | 10 |
Технические характеристики преобразователей термоэлектрических модели 397A7666 исполнений P011 приведены в таблице 5.
Таблица 5
| Наименование характеристики | Значение характеристики |
| Длина монтажной части, мм: - зав. № 1007891-3-1 | 6499 |
| - зав. № 1100299-5-1 | 6575 |
| - зав. № 1100300-4-1 | 6959 |
| - зав. № 1101151-9-1 | 6518 |
| - зав. № 1008075-4-1 | 6562 |
| Диаметр монтажной части, мм | 3,2±0,1 |
| Электрическое сопротивление изоляции ТП при температуре от +15 до +35 °С и относительной влажности | 100 |
| воздуха от 30 до 80 %, МОм (при 100 В), не менее |
| Наименование характеристики | Значение характеристики |
| Рабочие условия эксплуатации ТП: - температура окружающей среды, °С - относительная влажность окружающего воздуха, % | от -40 до +250 до 98 (при +35 °С) |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист паспорта методом штемпелевания. Комплектность средства измерений
Таблица 6
| Наименование | Количество |
| Преобразователь термоэлектрический модели 397A7666 исполнения P006 | 16 шт. |
| Преобразователь термоэлектрический модели 397A7666 исполнения P008 | 7 шт. |
| Преобразователь термоэлектрический модели 397A7666 исполнения P009 | 12 шт. |
| Преобразователь термоэлектрический модели 397A7666 исполнения P011 | 5 шт. |
| Паспорт | 40 экз. |
осуществляется по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки».
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-10).
Измеритель температуры многоканальный прецизионный МИТ8.15 (Регистрационный № 19736-11).
Термостаты переливные прецизионные ТПП-1 моделей ТПП-1.0, ТПП-1.1 (Регистрационный № 33744-07).
Калибратор многофункциональный и коммуникатор BEAMEX MC6(-R) (Регистрационный № 52489-13).
Допускается применение средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к преобразователям термоэлектрическим модели 397A7666 исполнений P006, P008, P009, P011
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски.
ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры.
