| Номер в госреестре | 70800-18 |
| Наименование СИ | Система контроля температуры |
| Обозначение типа СИ | CTCW |
| Изготовитель | "Gescaser S.A.", Испания |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система контроля температуры CTCW (далее по тексту - система) предназначена для непрерывных или циклических многозонных измерений температуры растительного сырья (зерновых культур) при его хранении в складах силосного типа, находящихся на объекте
ООО «Пивоваренная компания «Балтика» (пос. Кинельский Самарской обл.), и подачи аварийнопредупредительной сигнализации, в случае превышения установленного предельного значения температуры.
Принцип измерения температуры, реализованный в системе, основан на обратной зависимости сопротивления термочувствительного элемента (ЧЭ) от воздействующей на него температуры. Измеренное сопротивление ЧЭ преобразовывается в цифровой код при помощи электронного модуля (мультиплексора) и далее передается на персональный компьютер по интерфейсу RS232 через внутренний барьер безопасности.
Система состоит из восемнадцати термоподвесок, двух мультиплексоров, параллельно соединенных между собой, внутреннего барьера безопасности Interface Ex 2 и персонального компьютера с установленным программным обеспечением (ПО).
Термоподвески конструктивно выполнены в виде ЧЭ - термисторов (R25°c = 10 кОм) с присоединенными проводами в защитной полимерной оболочке, помещенной внутрь армированного кабеля в пластиковой оболочке с присоединенной к нему коммутационной металлической головкой с соответствующими приспособлениями для монтажа. ЧЭ размещаются по всей длине кабеля на заданном расстоянии друг от друга. Конструкция термоподвесок обеспечивает большое сопротивление к тяговому усилию, а также возможность извлечения термоподвески из заполненного зерном силоса.
Мультиплексор предназначен для осуществления соединения между термоподвесками и интерфейсом при использовании четырехпроводного кабеля.
Система при помощи ПО позволяет с автоматизированного рабочего места (АРМ) оператора контролировать процесс хранения и самосогревания растительного сырья в силосах элеватора, преобразовывать, хранить и формировать архив значений температурного процесса зерновых материалов. ПО работает в графической области визуализации, которая показывает синоптический план установки, количество силосов и зондов. С помощью меню выбирается графическая функция, которая позволяет контролировать температуру хранящегося в силосе зерна.
На рисунках 1-3 представлены фотографии компонентов системы.
Пломбирование металлического шкафа с установленным мультиплексорным модулем не предусмотрено.
mv 11

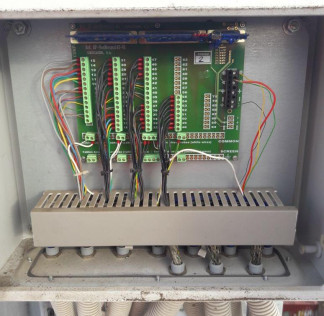

Рисунок 1 - Общий вид мультиплексорного модуля в металлическом шкафу
Проектная компоновка (состав) системы, место установки термоподвесок и заводские номера компонентов системы приведены в таблице 1.
Таблица 1
| № | Место установки термоподвесок | Длина термоподвески, м | Зав. № мультиплексора | Зав. № термоподвески |
| 1 | Силос 1 | 18,5 | 1 | 1.1 |
| 2 | Силос 1 | 18,5 | 1 | 1.2 |
| 3 | Силос 1 | 18,5 | 1 | 1.3 |
| 4 | Силос 2 | 18,5 | 1 | 2.1 |
| 5 | Силос 2 | 18,5 | 1 | 2.2 |
| 6 | Силос 2 | 18,5 | 1 | 2.3 |
| 7 | Силос 3 | 18,5 | 2 | 3.1 |
| 8 | Силос 3 | 18,5 | 2 | 3.2 |
| 9 | Силос 3 | 18,5 | 2 | 3.3 |
| № | Место установки термоподвесок | Длина термоподвески, м | Зав. № мультиплексора | Зав. № термоподвески |
| 10 | Силос 4 | 18,5 | 2 | 4.1 |
| 11 | Силос 4 | 18,5 | 2 | 4.2 |
| 12 | Силос 4 | 18,5 | 2 | 4.3 |
| 13 | Силос 5 | 18,5 | 2 | 5.1 |
| 14 | Силос 5 | 18,5 | 2 | 5.2 |
| 15 | Силос 5 | 18,5 | 2 | 5.3 |
| 16 | Силос 6 | 19,0 | 1 | 6.1 |
| 17 | Силос 7 | 19,0 | 1 | 6.2 |
| 18 | Силос 8 | 19,0 | 1 | 6.3 |
состоит из автономного, метрологически значимого ПО, и предназначено для управления системой и мониторинга хранящегося в силосах растительного сырья. ПО устанавливается на персональный компьютер.
Метрологические характеристики системы оценены с учетом влияния на них ПО.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «средний» согласно Р 50.2.077-2014. Программное обеспечение защищено от преднамеренных изменений с помощью простых программных средств (авторизация пользователя, пароли).
Идентификационные данные автономного ПО приведены в таблице 2.
Таблица 2
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | CTCW |
| Номер версии ПО | 4.0 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Таблица 3
| Наименование характеристики | Значение характеристики |
| Диапазон измерений температуры, °С | от 0 до +50 |
| Пределы допускаемой абсолютной погрешности измерений, °С | ±0,5 |
| Разрешающая способность, °С | 0,1 |
| Количество ЧЭ в одной термоподвеске, шт. | 6 |
| Расстояние между ЧЭ в термоподвеске, мм | от 2500 до 3000 |
| Г абаритные размеры, мм, не более - плата мультиплексорного модуля - барьер Interface Ex 2 - термоподвеска | 180x150 210x230x70 011x18500 011x19000 |
| Рабочие условия эксплуатации: - температура окружающего воздуха,°С - относительная влажность воздуха, %, не более | от 0 до +50 90 |
наносится на титульный лист Руководства по эксплуатации систему методом штемпелевания, а также на металлический шкаф с размещенным в нем мультиплексором с помощью наклейки.
Таблица 4
| Наименование | Обозначение | Количество |
| Термоподвеска | - | 18 шт. |
| Мультиплексорный модуль в металлическом шкафу | - | 2 шт. |
| Внутренний барьер безопасности | Interface Ex 2 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 207.1-081-2017 | 1 экз. |
осуществляется по документу МП 207.1-081-2017 «Система контроля температуры CTCW. Методика поверки», утвержденному ФГУП «ВНИИМС» 18.12.2017 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
Измерители температуры многоканальные прецизионные МИТ 8 (Регистрационный № 19736-11);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы-изготовителя «GESCASER S.A», Испания.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
