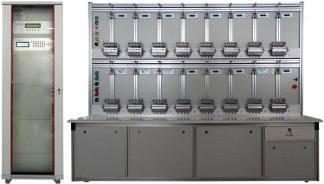

Установки для поверки счетчиков электрической энергии МИРТЕК-МЕТРОЛОГИЯ, 70802-18

Конструктивное

исполнение

Количество поверочных мест, шт.

Количество рядов поверочных мест в стенде

Масса одного стенда, кг, не более, количество стендов

Г абаритные размеры одного стенда, мм, не более, количество стендов

Совмещённое

6

1

200,

1 стенд

1600; 750; 1600, 1 стенд

12

2

240,

1 стенд

1600; 750; 2000, 1 стенд

24

2

280,

1 стенд

2200; 750; 2000, 1 стенд

32

2

320,

2 стенда

1800; 750; 2000, 2 стенда

40

2

340,

2 стенда

2000; 750; 2000, 2 стенда

48

2

360,

2 стенда

2200; 750; 2000, 2 стенда

Раздельное

24

2

200,

2 стенда

2200; 700; 2000, 2 стенда

32

2

220,

2 стенда

1800; 700; 2000, 2 стенда

40

2

240,

2 стенда

2000; 700; 2000, 2 стенда

48

2

280,

2 стенда

2200; 700; 2000, 2 стенда

60

2

310,

2 стенда

2000; 700; 2000 2 стенда

Конструктивное

исполнение

Количество поверочных мест, шт.

Количество рядов поверочных мест в стенде

Масса одного стенда, кг, не более, количество стендов

Габаритные размеры одного стенда, мм, не более, количество стендов

Совмещённое

3

1

320,

1 стенд

2200; 800; 1600, 1 стенд

4

1

340,

1 стенд

2200; 800; 1600, 1 стенд

8

1

380,

1 стенд

2200; 800; 1600, 1 стенд

Раздельное

3

1

200,

1 стенд

2200; 800; 1600, 1 стенд

4

1

220,

1 стенд

2200; 800; 1600, 1 стенд

8

1

260,

1 стенд

2200; 800; 1600, 1 стенд

12

2

320,

1 стенд

2000; 800; 2000, 1 стенд

16

2

380,

1 стенд

2200; 800; 2000, 1 стенд

Лабораторное

3

1

110,

1 стенд

800; 600; 1600, 1 стенд

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MT31

MT32

MT33

MT34

Номер версии (идентификационный номер) ПО

034

Цифровой идентификатор ПО

3CA6

40EA

3987

3E9A

Алгоритм вычисления цифрового идентификатора ПО

CRC16

Наименование характеристики

Значение

Диапазон выходного напряжения, В

от 1 до 300

Диапазон выходного тока, А:

-    установок однофазной модификации

-    установок трёхфазной модификации

от 0,001 до 100,0 (при силе тока от 100 до 120 значения погрешности не нормируются) от 0,001 до 120,0

Пределы допускаемых значений относительной погрешности задания выходного напряжения, %

±0,5

Пределы допускаемых значений относительной погрешности задания силы выходного тока, %

±0,5

Диапазон частоты выходных напряжения и тока, Гц

от 45 до 65

Дискретность регулирования частоты выходных напряжения и тока, Гц

0,01

Диапазон углов сдвига фазы между фазными сигналами напряжения и тока, °

от 0 до 360

Дискретность регулирования углов сдвига фазы между фазными сигналами напряжения и тока, градус

0,1

Нестабильность выходной мощности в период 3 минуты при коэффициенте мощности 1,0, %, не более

±0,05

Выходная мощность на фазу в канале напряжения, В-А:

-    однофазных и трёхфазных установок стационарных исполнений

-    трёхфазных установок малогабаритных исполнений

от 0 до 800 от 0 до 50

Выходная мощность на фазу в канале напряжения на поверочных местах однофазных установок, В-А

от 0 до 15

Характер нагрузки канала напряжения стационарных одно- и трёхфазных установок:

Индуктивная с коэффициентом мощности Ёмкостная, ёмкость, мкФ, не более

Активная

от 0,5 до 1,0

4

Выходная мощность при токе максимальной силы, на фазу в канале тока, В А:

-    однофазных и трёхфазных установок стационарных исполнений

-    трёхфазных установок малогабаритных исполнений

от 0 до 1500 от 0 до 100

Наименование характеристики

Значение

Выходная мощность на фазу в канале тока на поверочных местах стационарных трёхфазных установок, оснащенных изолирующими трансформаторами тока, при токе силой 120 А, ВА

от 0 до 60

Коэффициент искажения синусоидальности сигналов напряжения и тока при задании синусоидальных выходных сигналов на линейной нагрузке, %, не более:

-    однофазных и трёхфазных установок стационарных исполнений

-    трёхфазных установок малогабаритных исполнений

0,5

1,0

Порядок задаваемых гармонических составляющих в выходных сигналах напряжения и тока:

-    однофазных и трёхфазных установок стационарных исполнений

-    трёхфазных установок малогабаритных исполнений

от 2 до 21 от 2 до 31

Уровень задаваемых гармонических составляющих в выходных сигналах напряжения и тока, % от уровня основной гармоники

до 40

Номинальное напряжение питающей сети, В:

-    однофазных установок стационарных исполнений

-    трёхфазных установок стационарных исполнений

-    трёхфазных установок малогабаритных исполнений

220

220

220

Диапазон напряжения питающей сети, %

±10

Номинальное значение частоты питающей сети, Гц

50 или 60

Диапазон частоты тока питающей сети, %

от -5 до +5

Мощность, потребляемая от сети питания, В А, не более:

-    однофазных установок стационарных исполнений

-    трёхфазных установок стационарных исполнений

-    трёхфазных установок малогабаритных исполнений

3500

6000

500

Г абаритные размеры стойки установок стационарного раздельного исполнения, мм, не более

600;800; 2000

Г абаритные размеры стендов установок стационарного исполнения

См. таблицы 1 и 2

Масса стойки установок стационарного раздельного исполнения, кг, не более для однофазных установок для трёхфазных установок

220

290

Масса стенда, в зависимости от исполнения

См. таблицы 1 и 2

Г абаритные размеры малогабаритной установки портативного исполнения, мм, не более

570; 550; 220

Масса малогабаритной установки портативного исполнения, кг, не более

35

Средний срок службы, лет, не менее

10

Средняя наработка на отказ, ч, не менее

30000

Условия применения:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

-    атмосферное давление, кПа

от +10 до +40 от 30 до 80 от 84 до 106

Наименования погрешностей

Значения и единицы измерения погрешностей

Значения коэффициентов мощности cos ф или sin ф, соответствующих мощности

Диапазоны напряжения и силы выходного тока

Пределы допускаемых значений относительной погрешности:

- при измерении выходного напряжения U, 5U;

±0,15 %

от 40 до 180 В

±0,10 %

от 180 до 300 В

- при измерении силы выходного тока I, 5I;

±0,10 %

от 0,01 до 0,05 А

±0,05 %

от 0,05 до 100 А

-    при измерении активной мощности, 5Р;

-    в режиме определения погрешностей счетчиков активной энергии, 5РСЧ;

±0,20 %

от 0,9 до 1,0 и от - 0,9 до - 1,0

от 40 до 180 В от 0,01 до 0,05 А

±0,15 %

от 0,5 до 1,0 и от - 0,5 до - 1,0

от 180 до 300 В от 0,01 до 0,05 А

±0,10 %1) ±0,15 % ±0,20 %

±1,0 ±0,5 инд. и ёмк. ±0,25 инд. и ёмк.

от 40 до 180 В от 0,05 до 100,0 А

±0,08 %1) ±0,12 % ±0,15 %

±1,0 ±0,5 инд. и ёмк. ±0,25 инд. и ёмк.

от 180 до 300 В от 0,05 до 100,0 А

-    при измерении реактивной мощности, 5Q;

-    в режиме определения погрешностей счетчиков реактивной энергии, 5Qc42)

±0,50 %

от 0,9 до 1,0 и от - 0,9 до - 1,0

от 40 до 180 В от 0,01 до 0,05 А

±0,30 %

от 0,5 до 1,0 и от - 0,5 до - 1,0

от 180 до 300 В от 0,01 до 0,05 А

±0,20 %1) ±0,30 % ±0,40 %

±1,0 ±0,5 инд. и ёмк. ±0,25 инд. и ёмк.

от 40 до 180 В от 0,05 до 100,0 А

±0,15 %1) ±0,25 % ±0,30 %

±1,0 ±0,5 инд. и ёмк. ±0,25 инд. и ёмк.

от 180 до 300 В от 0,05 до 100,0 А

Пределы допускаемых значений абсолютной погрешности измерения частоты основной гармоники

±0,01 Гц

Пределы допускаемых значений относительной погрешности измерения периода импульсов3)

±5 • 10-5 %

1)    При промежуточных значениях коэффициентов мощности в диапазонах от минус 0,25 до минус 0,5, от минус 0,5 до минус 1,0; от 0,25 до 0,5 и от 0,5 до 1,0 значения погрешностей определяются путем линейной интерполяции.

2)    Измерение реактивной мощности и энергии производится на основе вычисления квадратного корня из разности квадратов полной и активной мощностей.

3)    Нормируется для установок, содержащих в составе блок для поверки точности хода часов поверяемых СИ.

Наименования погрешностей

Значения и единицы измерения погрешностей

Значения коэффициентов мощности cos ф или sin ф, соответствующих мощности

Диапазоны силы выходного тока, А

Пределы допускаемых значений относительной погрешности:

- при измерении выходного напряжения U, 5U

±0,05 %

- при измерении силы выходного тока I, 5I

±0,10 %

от 0,01 до 0,05

±0,05 %

от 0,05 до 120,0

-    при измерении активной мощности в однофазных цепях и в трёхфазных цепях при симметричных напряжении и нагрузке, 5Р

-    в режиме определения погрешностей однофазных счётчиков активной энергии, а также трёхфазных счётчиков активной энергии при симметричных напряжении и нагрузке, 5РСЧ

±0,10 %1) ±0,12 %

±1,0 ±0,5 инд. и емк.

от 0,01 до 0,05

±0,05 %1 ) ±0,06 % ±0,12 %

±1,0 ±0,5 инд. и емк. ±0,25 инд. и емк.

от 0,05 до 120,0

-    при измерении реактивной мощности в однофазных цепях и в трёхфазных цепях при симметричных напряжении и нагрузке, 5Q;

-    в режиме определения погрешностей однофазных счётчиков реактивной энергии, а также трёхфазных счётчиков реактивной энергии при симметричных напряжении и нагрузке, 5QC42)

±0,15 %1) ±0,20 %

±1,0 ±0,5 инд. и емк.

от 0,01 до 0,05

±0,10 %1 ) ±0,12 % ±0,18 %

±1,0 ±0,5 инд. и емк. ±0,25 инд. и емк.

от 0,05 до 120,0

Пределы допускаемых значений относительной погрешности при симметричном трёхфазном напряжении и несимметричной (однофазной) нагрузке:

от 0,5 до 1,0 и от -0.5 до -1,0

от 0,05 до 120,0

- при измерении активной мощности, 5Рюн

1,5-5Р

- при измерении реактивной мощности,

5Q1oh2)

1,5-SQ

- в режиме определения погрешностей трёхфазных счетчиков активной энергии, 5Рсч1фн

1,5-5Рсч

- в режиме определения погрешностей трёхфазных счётчиков реактивной энергии, 5Qc4^h2)

1,5-5Qc4

Наименования погрешностей

Значения и единицы измерения погрешностей

Значения коэффициентов мощности cos ф или sin ф, соответствующих мощности

Диапазоны силы выходного тока

Разность между значениями погрешностей при симметричном трёхфазном напряжении, несимметричной (однофазной) нагрузке и значениями погрешностей при симметричном трёхфазном напряжении и симметричной многофазной нагрузке, не превышает:

±1,0

от 1 до 50

- при измерении активной мощности

2-5Р

- при измерении реактивной мощности2-*

2-5Q

- в режиме определения погрешностей трёхфазных счётчиков активной энергии

2-5Рсч

- в режиме определения погрешностей трёхфазных счётчиков реактивной энергии2*

2-5Qg4

Пределы допускаемых значений абсолютной погрешности измерения частоты тока основной гармоники

±0,01 Гц

Пределы допускаемых значений относительной погрешности измерения периода импульсов3*

±5-10-5 %

1)    При промежуточных значениях коэффициентов мощности в диапазонах от минус 0,25 до минус 0,5; от минус 0,5 до минус 1,0; от 0,25 до 0,5 и от 0,5 до 1,0 значения погрешностей определяются путем линейной интерполяции.

2)    Измерение реактивной мощности и энергии производится на основе вычисления квадратного корня из разности квадратов полной и активной мощностей.

3)    Нормируется для установок, содержащих в составе блок для поверки точности хода часов поверяемых СИ.

изолирующие трансформаторы тока при выходном фазном напряжении от 4

0 до 300 В

Наименования погрешностей

Значения и единицы измерения погрешностей

Значения коэффициентов мощности cos ф или sin ф, соответствующих мощности

Диапазоны силы выходного тока, А

Пределы допускаемых значений относительной погрешности, не более:

- при измерении выходного напряжения U, 5U

±0,05 %

- при измерении силы выходного тока I, 5I

±0,50 %

от 0,01 до 0,02

±0,20 %

от 0,02 до 0,05

±0,10 %

от 0,05 до 0,20

±0,06 %

от 0,20 до 120,0

-    при измерении активной мощности в однофазной цепи и в трёхфазных цепях при симметричных напряжении и нагрузке, 5Р

-    в режиме определения погрешностей однофазных счётчиков активной энергии, а также трёхфазных счётчиков активной энергии при симметричных напряжении и нагрузке, 5РСЧ

±0,50 %

от 0,9 до 1,0 и от - 0,9 до - 1,0

от 0,01 до 0,02

±0,20 %1) ±0,30 %

±1,0 ±0,5 инд. и емк.

от 0,02 до 0,05

±0,10 %1 ) ±0,15 % ±0,20 %

±1,0 ±0,5 инд. и емк. ±0,25 инд. и емк.

от 0,05 до 120,0

-    при измерении реактивной мощности в однофазной цепи

и в трёхфазных цепях при симметричных напряжении и нагрузке, 5Q

-    в режиме определения погрешностей однофазных счётчиков реактивной энергии, а также трёхфазных счётчиков реактивной энергии при симметричных напряжении и нагрузке, SQct2

±0,50 %

от 0,9 до 1,0 и от - 0,9 до - 1,0

от 0,01 до 0,02

±0,25 %1) ±0,35 %

±1,0 ±0,5 инд. и емк.

от 0,02 до 0,05

±0,15 %1 ) ±0,20 % ±0,30 %

±1,0 ±0,5 инд. и емк. ±0,25 инд. и емк.

от 0,05 до 0,20

±0,10 %1 ) ±0,15 % ±0,20 %

±1,0 ±0,5 инд. и емк. ±0,25 инд. и емк.

от 0,20 до 120,0

Наименования погрешностей

Значения и единицы измерения погрешностей

Значения коэффициентов мощности cos ф или sin ф, соответствующих мощности

Диапазоны силы выходного тока

Пределы допускаемых значений относительной погрешности при симметричном трёхфазном напряжении и несимметричной (однофазной) нагрузке:

от 0,5 до 1,0 и от -0.5 до -1,0

от 0,05 до 120,0

- при измерении активной мощности, 5Р1ФН

1,5-5Р

- при измерении реактивной мощности,

1,5-SQ

- в режиме определения погрешностей трёхфазных счётчиков активной энергии, 5Рсч1фн

1,5-5Рсч

- в режиме определения погрешностей трёхфазных счётчиков реактивной энергии, 5QcчlФН2)

1,5-5Qc4

Разность между значениями погрешностей при симметричном трёхфазном напряжении, несимметричной (однофазной) нагрузке и значениями погрешностей при симметричном трёхфазном напряжении и симметричной многофазной нагрузке, не превышает:

±1,0

от 1 до 50

- при измерении активной мощности

2-5Р

- при измерении реактивной мощности2)

2-5Q

- в режиме определении погрешностей счётчиков активной энергии

2-5Рсч

- в режиме определении погрешностей счётчиков реактивной энергии2)

2-5Qc4

Пределы допускаемых значений абсолютной погрешности измерения частоты основной гармоники

±0,01 Гц

Пределы допускаемых значений относительной погрешности измерения периода импульсов3)

±5-10-5 %

1)    При промежуточных значениях коэффициентов мощности в диапазонах от минус 0,25 до минус 0,5; от минус 0,5 до минус 1,0; от 0,25 до 0,5 и от 0,5 до 1,0 значения погрешностей определяются путем линейной интерполяции.

2)    Измерение реактивной мощности и энергии производится на основе вычисления квадратного корня из разности квадратов полной и активной мощностей.

3)    Нормируется для установок, содержащих в составе блок для поверки точности хода часов поверяемых СИ.

Наименования погрешностей

Наименования, диапазоны изменения и единицы измерения влияющих величины

Пределы

допускаемых

значений

дополнительных

погрешностей

Диапазоны

изменения

информативных

параметров

сигналов

Пределы дополнительной погрешности измерений активной мощности

Несимметрия напряжений и нагрузки в трёхфазной контролируемой цепи при прерывании одной или двух фаз, для установок трёхфазной модификации

±0,10 %

от 40 до 300 В от 1 до 50 А Коэффициент мощности cos ф или sin ф (соответствующий мощности) от 0,5 до 1,0 и от - 0,5 до - 1,0

Пределы дополнительной погрешности измерений реактивной мощности

±0,10 %

Пределы дополнительной погрешности в режиме определения погрешностей счётчиков активной энергии

±0,10 %

Пределы дополнительной погрешности в режиме определения погрешностей счётчиков реактивной энергии

±0,10 %

Пределы дополнительной погрешности измерений силы тока

Искажение формы кривой тока при изменении значения полного коэффициента гармоник от 10 % до 50 %

±0,05-51/%

от 50 до 240 В от 0,5 до 50 А Коэффициент мощности cos ф или sin ф (соответствующий мощности) 1,0 и - 1,0

Пределы дополнительной погрешности измерений активной мощности

±0,05-5Р/%

Пределы дополнительной погрешности измерений реактивной мощности

±0,05-5Q/%

Пределы дополнительной погрешности в режиме определения погрешностей счётчиков активной энергии

±0,05-5Рсч/%

Пределы дополнительной погрешности в режиме определения погрешностей счётчиков реактивной энергии

±0,05 '5Qc4/%

Наименование

Обозначение

Количество

шт./экз.

Примечание

Установка для поверки счётчиков электрической энергии «МИРТЕК-МЕТРОЛОГИЯ»

МИРТ.411722.001

1

Исполнение соответствует заказу

Руководство по эксплуатации

МИРТ.411722.001РЭ

1

В электронном виде

Наименование

Обозначение

Количество

шт./экз.

Примечание

Формуляр

МИРТ.411722.001ФО

1

В бумажном виде

Методика поверки

МИРТ.411722.001Д1

1

В электронном виде по отдельному заказу

Комплект ЗИП

-

1

Технологическое программное обеспечение

-

1

В электронном виде

Примечание - Последние версии технологического ПО и документации размещены на официальном сайте mir-tek.ru и свободно доступны для загрузки.
