Государственный реестр средств измерений

Газоанализаторы (индивидуальные) АНКАТ-7631Микро-ФИД-ПН, 70810-18

70810-18
Газоанализаторы АНКАТ-7631Микро-ФИД-ПН (индивидуальные) предназначены для непрерывных автоматических измерений содержания паров нефти и нефтепродуктов и изобутилена (i-C4H8) в воздухе, а также выдачи сигнализации о достижении содержания определяемых компонентов установленных пороговых значений.
Карточка СИ
Номер в госреестре 70810-18
Наименование СИ Газоанализаторы (индивидуальные)
Обозначение типа СИ АНКАТ-7631Микро-ФИД-ПН
Изготовитель ФГУП "Смоленское ПО "Аналитприбор", г.Смоленск
Год регистрации 2018
Срок свидетельства 16.04.2024
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Газоанализаторы АНКАТ-7631Микро-ФИД-ПН (индивидуальные) предназначены для непрерывных автоматических измерений содержания паров нефти и нефтепродуктов и изобутилена (i-C4H8) в воздухе, а также выдачи сигнализации о достижении содержания определяемых компонентов установленных пороговых значений.

Описание

Газоанализаторы АНКАТ-7631Микро-ФИД-ПН (индивидуальные) (далее - газоанализаторы) представляют собой одноканальные носимые (индивидуальные) приборы непрерывного действия.

Принцип действия газоанализаторов - фотоионизационный.

Способ отбора пробы - диффузионный.

Конструктивно газоанализаторы выполнены одноблочными. Корпус газоанализаторов изготовлен из материалов, исключающих опасность воспламенения от электростатического заряда.

Г азоанализаторы имеют:

а)    табло для вывода результатов измерений;

б)    пленочную клавиатуру для управления режимами работы;

в)    разъем USB для подключения зарядного устройства;

г)    устройства звуковой и световой сигнализации;

д)    съёмный зажим для крепления на ремне или элементах спецодежды.

Питание газоанализаторов осуществляется от встроенной аккумуляторной батареи номинальным напряжением 2,4 В.

Газоанализаторы обеспечивают выполнение следующих основных функций:

а)    определение содержания определяемых компонентов анализируемой среде;

б)    выдачу световой и звуковой сигнализации о превышении установленных пороговых значений;

в)    передачу информации об уровне загазованности и идентификационных данных встроенного программного обеспечения (далее - ВПО) по цифровому каналу связи с ВУ (радиоканалу).

Газоанализаторы соответствуют требованиям Технического регламента таможенного союза «О безопасности оборудования для работы во взрывоопасных зонах» (ТР ТС 012/2011), относятся к взрывозащищенному электрооборудованию группы II, соответствуют требованиям ГОСТ 30852.0-2002, ГОСТ 30852.10-2002.

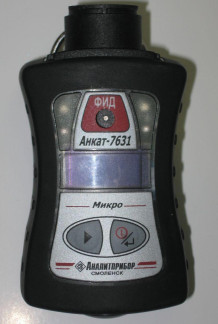

Общий вид газоанализаторов представлен на рисунке 1.

Схема пломбировки газоанализаторов от несанкционированного доступа представлена на рисунке 2.

\

Рисунок 2 - Схема пломбировки газоанализаторов от несанкционированного доступа

Программное обеспечение

Изготовителем разработано ВПО газоанализаторов для непрерывного автоматического измерения содержания определяемых компонентов.

Основные функции ВПО:

-    обработка сигналов;

-    человеко-машинный интерфейс;

-    передача данных.

Основные расчетные алгоритмы реализуемые ВПО:

1)    вычисление значений содержания определяемого компонента по данным от первичного измерительного преобразователя;

2)    сравнение текущих результатов измерений с заданными пороговыми уровнями срабатывания сигнализации;

3)    непрерывная самодиагностика аппаратной части газоанализаторов.

Влияние ВПО учтено при нормировании метрологических характеристик газоанализатора.

Г азоанализаторы имеют защиту ВПО и измерительной информации от непреднамеренных и преднамеренных изменений. Уровень защиты ВПО - «средний» по Р 50.2.077-2014.

ВПО газоанализаторов идентифицируется посредством отображения номера версии и контрольной суммы на табло.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные ВПО газоанализаторов

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Ankat-PID-PN

Номер версии (идентификационный номер) ПО

не ниже 3.0

Цифровой идентификатор ПО

8B3F

Алгоритм вычисления контрольной суммы исполняемого кода

CRC16

Примечание - Значение контрольной суммы, приведенное в таблице, относится только к файлу прошивки обозначенного в таблице номера версии (идентификационного номера) ПО.

Технические характеристики

Основные метрологические характеристики газоанализаторов приведены в таблице 2.

Таблица 2 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов

Определяемый

компонент

Диапазон

измерений 1), мг/м3

Участок диапазона измерений, в котором нормированы пределы допускаемой основной погрешности, мг/м3

Пределы допускаемой основной погрешности

абсолютной,

мг/м3

относительной,

%

Изобутилен

(i-C4Hg)

от 0 до 3500

от 0 до 100 включ.

±15

-

св. 100 до 3500

-

±15

Пары нефти 2)

от 0 до 3500

от 0 до 300 включ.

±45

-

св. 300 до 3500

-

±15

Пары

авиационного топлива 3)

от 0 до 3500

от 0 до 300 включ.

±45

-

св. 300 до 3500

-

±15

Пары топлива для реактивных

„ 4)

двигателей 7

от 0 до 3500

от 0 до 300 включ.

±45

-

св. 300 до 3500

-

±15

Определяемый

компонент

Диапазон измерений 17, мг/м3

Участок диапазона измерений, в котором нормированы пределы допускаемой основной погрешности, мг/м3

Пределы допускаемой основной погрешности

абсолютной,

мг/м3

относительной,

%

Пары

дизельного топлива 5) 6)

от 0 до 3500

от 0 до 300 включ.

±45

-

св. 300 до 3500

-

±15

Пары бензина 7)

от 0 до 3500

от 0 до 100 включ.

±25

-

св. 100 до 3500

±(25 + 0,15 •(Свх-100)) 8)

-

н показаний массовой концентрации для всех определяемых компонентов 7м3. Цена единицы младшего разряда (ЕМР) индикации определяемого овая концентрация - 1 мг/м3;

ГОСТ Р 51858-2002; авиационное по ГОСТ Р 52050-2006; для реактивных двигателей по ГОСТ 10227-86; дизельные по ГОСТ 305-2013, ГОСТ 32511-2013 (EN 590:2009); дизельные ЕВРО по ГОСТ Р 52368-2005, ГОСТ 32511-2013; по ГОСТ 32513-2013, ГОСТ Р 51866-2002.

совая концентрация определяемого компонента на входе газоанализаторов,

1)    Диапазо от 0 до 4000 м] компонента, масс

2)    Нефть пс

3)    Топливо

4)    Топливо

5)    Топлива

6)    Топлива

7)    Бензины

8)    Свх - мас

мг/м3.

Таблица 3 - Прочие метрологические характеристики газоанализаторов

Наименование характеристики

Значение

Предел допускаемой вариации показаний газоанализаторов, в долях от пределов допускаемой основной погрешности

0,5

Пределы допускаемой погрешности срабатывания пороговых устройств, в долях от пределов допускаемой основной погрешности

±0,2

Пределы допускаемой дополнительной погрешности газоанализаторов от изменения температуры окружающего воздуха в пределах рабочих условий от значения температуры, при которой определялась основная погрешность, в долях от пределов допускаемой основной погрешности

±1,0

Пределы допускаемой дополнительной погрешности газоанализаторов от изменения атмосферного давления в пределах рабочих условий эксплуатации от значения давления, при котором определялась основная погрешность, в долях от пределов допускаемой основной погрешности

±1,0

Пределы допускаемой дополнительной погрешности газоанализаторов от изменения влажности пробы в пределах рабочих условий эксплуатации от номинального значения влажности 60 % при температуре от +15 до +25 °С, в долях от пределов допускаемой основной погрешности

±1,0

Предел допускаемого времени установления показаний, с

-    Т0,5д

-    Т0,9д

20

60

Наименование характеристики

Значение

Время прогрева газоанализатора, мин, не более

5

Содержание неопределяемых компонентов, не более: - оксид углерода (CO), мг/м

200

- диоксид углерода (CO2), % (об.д.)

1,0

Газоанализатор устойчив к воздействию в течение 10 мин перегрузки - воздействию пробы с содержанием определяемого компонента, на 30 % превышающим диапазон измерений. Время восстановления характеристик газоанализаторов после снятия перегрузки, мин, не более

20

Допускаемый интервал времени работы газоанализаторов без корректировки показаний по ПГС, месяцев, не менее

6

Электрическое питание газоанализаторов осуществляется от встроенной аккумуляторной батареи. Напряжение питания постоянного тока, В

от 2,0 до 2,9

Время непрерывной работы газоанализаторов до разряда аккумуляторной батареи при включенном радиоканале, ч, не менее - при температуре окружающей среды -40 °С и длительности работы сигнализации ПОРОГ2 не более 30 мин

12

- при температуре окружающей среды от +15 до +25 °С и длительности работы сигнализации ПОРОГ2 не более 30 мин

18

Габаритные размеры, мм, не более: - длина (с клипсой)

50

- длина (без клипсы)

35

- ширина

55

- высота

105

Масса газоанализаторов, кг, не более: - с клипсой

0,2

- без клипсы

0,17

Степень защиты газоанализаторов по ГОСТ 14254-2015

IP68

Назначенный срок службы газоанализаторов (без учета срока службы ФИД1)), лет

10

Средняя наработка на отказ, ч

35 000

Нормальные условия эксплуатации:

- температура окружающей среды, oC:

от +15 до +25

- относительная влажность окружающей среды при температуре

от 30 до 80

+35 oC, %

- атмосферное давление, кПа

от 97,3 до 105,3

Рабочие условия эксплуатации:

- температура окружающей и анализируемой сред, °С

от -40 до +50

- верхнее значение относительной влажности воздуха при температуре +35 °С и более низких температурах, без конденсации влаги, %

95

-    атмосферное давление:

-    кПа

от 84 до 106,7

- мм рт.ст

от 630 до 800

Маркировка взрывозащиты

1ЕмЬПСТ4 Х

1) Фотоионизационный детектор.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на табличку, расположенную на боковой поверхности газоанализаторов.

Комплектность

Комплектность газоанализаторов представлена в таблице 5.

Таблица 5 - Комплектность газоанализаторов

Наименование

Обозначение

Количество

Газоанализатор АНКАТ-7631Микро ФИД-ПН (индивидуальный)

ИБЯЛ.413411.058-13

1 шт.

Комплект ЗИП1)

-

1 компл.

Ведомость эксплуатационных документов

ИБЯЛ.413411.058-13 ВЭ

1 экз.

Комплект эксплуатационных документов ’

-

1 компл.

Копия декларации о соответствии требованиям ТР ТС 020/2011

1 экз.

Копия сертификата соответствия требованиям ТР ТС 012/2011

1 экз.

Копия свидетельства об утверждении типа средств измерений

1 экз.

Методика поверки

МП-242-2156-2017

1 экз.

1)    Согласно ведомости ЗИП;

2)    Согласно ИБЯЛ.413411.058-13 ВЭ.

Поверка

осуществляется по документу МП-242-2156-2017 «Газоанализаторы АНКАТ-7631Микро-ФИД-ПН (индивидуальные). Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 21 августа 2017 г.

Основные средства поверки:

- стандартные образцы состава газовые смеси изобутилен (2-метилпропен) - воздух (ГСО 10539-2014) в баллонах под давлением.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в формуляр и заверяется подписью поверителя.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

Газоанализаторы АНКАТ-7631Микро-ФИД-ПН (индивидуальные). Технические условия часть 3. ИБЯЛ.413411.058 ТУ2.
