| Номер в госреестре | 70815-18 |
| Наименование СИ | Контроллеры многофункциональные |
| Обозначение типа СИ | SPRECON-E-C |
| Изготовитель | "Sprecher Automation GmbH", Австрия |
| Год регистрации | 2018 |
| Срок свидетельства | 16.04.2024 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры многофункциональные SPRECON-E-C (далее по тексту - контроллеры) предназначены для:
- измерений напряжения и силы переменного тока, измерений активной, реактивной и полной электрических мощностей, частоты в трехфазных трех- и четырехпроводных сетях переменного тока частотой 50 Гц;
- измерений унифицированных сигналов силы постоянного тока;
- измерений (преобразований значения) температуры при подключении к термопреобразователям сопротивления с номинальной статической характеристикой (НСХ) типа Pt100 (по ГОСТ 6651-2009);
- формирования выходных аналоговых унифицированных сигналов силы постоянного
тока.
Принцип действия контроллеров основан на аналогово-цифровом преобразовании входных сигналов, а также сборе данных от внешних датчиков, с последующей обработкой встроенным микропроцессором и передачи данных через внешние интерфейсы.
Контроллеры применяются для создания информационно-измерительных и управляющих комплексов, используемых для построения систем мониторинга, автоматизации технологических процессов в различных отраслях промышленной (энергетики, химической, рудной и пр.) и непромышленной сфер.
Контроллеры имеют различные варианты исполнений (SPRECON-E-C92, SPRECON-E-C94, SPRECON-E-C96), отличающиеся конструкцией и функциональными возможностями входящих в них модулей, обусловленными требованиями конкретных потребителей.
Опционально контроллеры могут комплектоваться внешней выносной панелью управления. Внешняя панель управления подключается к контроллеру по интерфейсу RS422. Панель можно устанавливать в шкафу контроллеров, а также выносить за его пределы.
Модули контроллеров обеспечивают измерение выходных сигналов измерительных трансформаторов напряжения и тока и (или) выходных сигналов силы постоянного тока первичных измерительных преобразователей.
Контроллеры обеспечивают сбор сигналов телесигнализации, выдачу команд телеуправления, расчет условия блокировки управления, обработку пользовательских алгоритмов, обмен данными с внешними устройствами по стандартным протоколам информационного обмена с использованием интерфейсов IEEE 802.3 (Ethernet), RS-485/422, RS-232, оптоволокну.
Питание контроллера осуществляется от источников постоянного тока напряжением от 24 до 60 В или постоянного/переменного тока от 110 до 220/от 115 до 230 В в зависимости от модификации блока питания.
Синхронизация системного времени производится по протоколам NTP или PTP.
Контроллеры имеют модульный состав. В зависимости от требований контроллеры комплектуются модулями с различными комбинациями измерительных каналов аналогового ввода/вывода.
Для измерений напряжения и силы переменного тока, измерения активной, реактивной и полной электрических мощностей, частоты в трехфазных трех- и четырехпроводных сетях переменного тока частотой 50 Гц применяются модули CTVT, указанные в таблице 1.
| № | Наименование | Описание |
| 1 | CTVT 3I/3U-50Hz-1A-100V | 3 измерительных канала тока/3 измерительных канала напряжения, номинальная частота 50 Гц, номинальный ток 1 А, номинальное линейное напряжение 100 В |
| 2 | CTVT 3I/3U-50Hz-5A-100V | 3 измерительных канала тока/3 измерительных канала напряжения, номинальная частота 50 Гц, номинальный ток 5 А, номинальное линейное напряжение 100 В |
| 3 | CTVT 3I/5U-50Hz-5A-100V | 3 измерительных канала тока/5 измерительных каналов напряжений, номинальная частота 50 Гц, номинальный ток 5 А, номинальное линейное напряжение 100 В |
| 4 | CTVT 4I/4U-50Hz-1A-100V | 4 измерительных канала тока/4 измерительных канала напряжения, номинальная частота 50 Гц, номинальный ток 1 А, номинальное линейное напряжение 100 В |
| 5 | CTVT 3I/4U/PT100-50Hz-1A-100V | 3 измерительных канала тока/4 измерительных канала напряжения/1 измерительный канал PT100, номинальная частота 50 Гц, номинальный ток 1 А, номинальное линейное напряжение 100 В |
| 6 | CTVT 3I/4U/PT100-50Hz-5A-100V | 3 измерительных канала тока/4 измерительных канала напряжения/1 измерительный канал PT100, номинальная частота 50 Гц, номинальный ток 5 А, номинальное линейное напряжение 100 В |
| 7 | CTVT 3I/5U-50Hz-1A-100V | 3 измерительных канала тока/5 измерительных каналов напряжений, номинальная частота 50 Гц, номинальный ток 1 А, номинальное линейное напряжение 100 В |
| 8 | CTVT 3I/5U-50Hz-5A-100V | 3 измерительных канала тока/5 измерительных каналов напряжений, номинальная частота 50 Гц, номинальный ток 5 А, номинальное линейное напряжение 100 В |
| 9 | CTVT 4I/4U-50Hz-1A-100V | 4 измерительных канала тока/4 измерительных канала напряжения, номинальная частота 50 Гц, номинальный ток 1 А, номинальное линейное напряжение 100 В |
| 10 | CTVT 4I/4U-50Hz-5A-100V | 4 измерительных канала тока/4 измерительных канала напряжения, номинальная частота 50 Гц, номинальный ток 5 А, номинальное линейное напряжение 100 В |
| 11 | CTVT 4U-50Hz-100V | 4 измерительных канала напряжения, номинальная частота 50 Гц, номинальное линейное напряжение 100 В |
| 12 | CTVT 5U-50Hz-100V | 5 измерительных каналов напряжений, номинальная частота 50 Гц, номинальное линейное напряжение 100 В |
Для измерений унифицированных сигналов силы постоянного тока применяются модули AI2010 модели 94.2.554.00.
Для измерений температуры при подключении к термопреобразователям сопротивления с номинальной статической характеристикой (НСХ) типа Pt100 (по ГОСТ 6651-2009) применяются либо отдельный модуль PT100 модель 94.2.512.00 на 8 каналов, либо 1 модуль CTVT (таблица 1, варианты CTVT 3I/4U/PT100-50Hz-1A-100V и CTVT 3I/4U/PT100-50Hz-5A-100V).
Для формирования выходных унифицированных аналоговых сигналов силы постоянного тока (от минус 20 до плюс 20 мА) применяются модули AO-2000 модели 94.2.518.00-02.
Общий вид контроллеров, место пломбирования от несанкционированного доступа и место нанесения знака поверки представлены на рисунке 1.

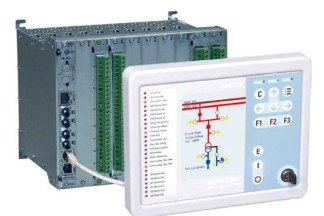

б) вид контроллера с выносной панелью управления
Контроллеры имеют встроенное прикладное и сервисное программное обеспечение (далее по тексту - ПО).
Прикладное ПО представляет собой микропрограмму, предназначенную для обеспечения нормального функционирования контроллеров и управления интерфейсом. Оно является метрологически значимым.
Сервисное ПО не является метрологически значимым и предназначено для конфигурирования контроллеров и просмотра текущих данных, получаемых и обрабатываемых контроллерами.
Идентификационные данные встроенного прикладного ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные встроенного прикладного ПО
| Идентификационные данные (признаки) | Значение |
| Встроенное | |
| Идентификационное наименование ПО | sce P9pu244 m552 sc 849m.fwi |
| Номер версии (идентификационный номер ПО), не ниже | 8.49m |
| Цифровой идентификатор ПО | 0000H |
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Основные метрологические и технические характеристики контроллеров приведены в таблицах 3 - 9.
CTVT5A
Таблица 3 - Метрологические характеристики измерительных каналов CTVT100B, CTVT1A,
| Измеряемая величина | Диапазоны измерений | Пределы допускаемой погрешности: абсолютной (А); основной приведенной (у)1) | Условное обозначение измерительного канала | |
| Действующее значение напряжения переменного синусоидального тока с номинальной частотой 50 Гц, В | фазное | от 0,02-Цном до 0,2-Цном включ. | ±0,2 % (у) | CTVT100B |
| св. 0,2 ином до 0,8-Цном включ. | ±0,2 % (у) | |||
| св. 0,8ином до 1,2ином | ±0,2 % (у) | |||
| линейное | от 0,02' ином до 0,2-Цном включ. | ±0,2 % (Y) | ||
| св. 0,2' ином до 0,8-Цном включ. | ±0,2 % (Y) | |||
| св. 0,8'ином до 1,2 ином | ±0,2 % (Y) | |||
| Действующее значение силы переменного синусоидального тока с номинальной частотой 50 Гц, А | от 0,02'/ном до 1,2 /ном | ±0,5 % (Y) | CTVT1A | |
| CTVT5A | ||||
| Частота переменного синусоидального тока, Гц | от 45 до 55 (от 0,9/ном до 1,1/ном) | ±0,01 Гц (А) | - | |
| Примечание 1) приведенная к номинальным значениям: - /ном = 1 или 5 А; - ином= 57,73 В (фазное) или 100 В (линейное) | ||||
Таблица 4 - Метрологические характеристики измерительных каналов CTVT100B1A,
CTVT100B5A
| Измеряемая величина | Коэффициент мощности | Диапазон измерений | Пределы допускаемой основной приведенной (y)1) погрешности | Условное обозначение измерительного канала |
| Активная электрическая мощность, Вт (фазная / суммарная по трем фазам) | от 0,25 до 0,5 включ. | от 0,02'-/ном' ином до 1,2'/ном' ином | ±0,5 % (Y) | CTVT100B1A |
| св. 0,5 до 0,8 включ. | от 0,02'/ном' ином до 0,1/номЦном включ. | ±0,5 % (Y) | ||
| св. 0,1/ном * ином до 0,2-/ном-Цном включ. | ±0,3 % (Y) | |||
| св. 0,2'-/ном' ином до 1/ном' ином включ. | ±0,2 % (Y) | |||
| св. 1'/ном'ином до 1,2'/ном' ином | ±0,1 % (Y) | |||
| св. 0,8 до 1,0 | от 0,02'-/ном' ином до 0,1/ном-Цном включ. | ±0,5 % (Y) |
| Измеряемая величина | Коэффициент мощности | Диапазон измерений | Пределы допускаемой основной приведенной (у)1) погрешности | Условное обозначение измерительного канала |
| св. 0,8 до 1,0 | св. 0,1'/ном' ином до 0,2'/ном' ином включ. | ±0,3 % (Y) | ||
| св. 0,2'/ном'ином до 11ном' ином включ. | ±0,2 % (Y) | |||
| св. 1'1ном'ином до 1,21ном' ином | ±0,1% (Y) | |||
| от -1,0 до -0,8 включ. | от 0,02'/ном' ином до 0,17ном-Цном включ. | ±0,5 % (Y) | ||
| св. 0,1'/ном' ином до 0,2-/ном-Цном включ. | ±0,5 % (Y) | |||
| св. 0,2'/ном'ином до 11ном' ином включ. | ±0,5 % (Y) | |||
| св. 1'1ном'ином до 1,21ном' ином | ±0,5 % (Y) | |||
| св. -0,8 до -0,5 включ. | от 0,02'/ном' ином до 0,11ном' ином включ. | ±0,5 % (Y) | ||
| св. 0,1'/ном' ином до 0,2'/ном' ином включ. | ±0,5 % (Y) | |||
| св. 0,2'/ном'ином до 11ном' ином включ. | ±0,5 % (Y) | |||
| св. 11ном'ином до 1,2'1ном' ином | ±0,5 % (Y) | |||
| св. -0,5 до -0,25 | от 0,02'/ном' ином до 1,2'1ном' ином | ±0,5 % (Y) | ||
| Активная электрическая мощность, Вт (фазная / суммарная по трем фазам) | от 0,25 до 0,5 включ. | от 0,02'/ном' ином до 1,2'1ном' ином | ±0,5 % (Y) | CTVT100B5A |
| св. 0,5 до 0,8 включ. | от 0,02'/ном' ином до 0,11ном' ином включ. | ±0,5 % (Y) | ||
| св. 0,1'/ном' ином до 0,2-/ном-Цном включ. | ±0,3 % (Y) | |||
| св. 0,2'/ном'ином до 11ном' ином включ. | ±0,2 % (Y) | |||
| св. 1'1ном'ином до 1,21ном' ином | ±0,1 % (Y) | |||
| св. 0,8 до 1,0 | от 0,02'/ном' ином до 0,1/номЦном включ. | ±0,5 % (Y) | ||
| св. 0,1'/ном' ином до 0,27ном'Цном включ. | ±0,3 % (Y) | |||
| св. 0,2'/ном'ином до 11ном' ином включ. | ±0,2 % (Y) | |||
| св. 1'1ном'ином до 1,21ном' ином | ±0,1% (Y) |
| Пределы | Условное | |||
| Измеряемая | Коэффициент | Диапазон | допускаемой основной | обозначение |
| величина | мощности | измерений | приведенной (у)1) погрешности | измерительного канала |
| от 0,02'/ном' ином до 0,11ном' ином включ. | ±0,5 % (у) | |||
| от -1,0 до | св. 0,1'/ном' ином до 0,27ном'Цном включ. | ±0,5 % (у) | ||
| -0,8 включ. | св. 0,2'/ном'ином до 11ном' ином включ. | ±0,5 % (у) | ||
| св. 1'1ном'ином до 1,21ном' ином | ±0,5 % (у) | |||
| от 0,02'/ном' ином до 0,1/номЦном включ. | ±0,5 % (у) | |||
| св. -0,8 до | св. 0Д7ном' ином до 0,2-/ном-Цном включ. | ±0,5 % (y) | ||
| -0,5 включ. | св. 0,2'/ном'ином до 11ном' ином включ. | ±0,5 % (y) | ||
| св. 11ном'ином до 1,2'1ном' ином | ±0,5 % (y) | |||
| св. -0,5 до -0,25 | от 0,02'/ном' ином до 1,2'1ном' ином | ±0,5 % (y) | ||
| от 0,25 до 0,5 включ. | от 0,02'/ном' ином до 1,2'1ном' ином | ±0,5 % (y) | ||
| от 0,02'/ном' ином до 0,11ном' ином включ. | ±0,5 % (y) | |||
| св. 0,5 до | св. 0,1'/ном' ином до 0,2'/ном' ином включ. | ±0,5 % (y) | ||
| 0,8 включ. | св. 0,2'/ном'ином до 11ном' ином включ. | ±0,3 % (y) | ||
| Реактивная | св. 11ном'ином до 1,2'1ном' ином | ±0,2 % (y) | ||
| электрическая мощность, вар | от 0,02'/ном' ином до 0,1/номЦном включ. | ±0,5 % (y) | CTVT100B1A | |
| (фазная / суммарная по | св. 0,8 до 1,0 | св. 0Д7ном' ином до 0,2-/ном-Цном включ. | ±0,5 % (y) | |
| трем фазам) | св. 0,2'/ном'ином до 11ном' ином включ. | ±0,3 % (y) | ||
| св. 1'1ном'ином до 1,21ном' ином | ±0,2 % (y) | |||
| от 0,02'/ном' ином до 0,1/номЦном включ. | ±0,5 % (y) | |||
| от -1,0 до -0,8 включ. | св. 0,1'/ном' ином до 0,2-/ном-Цном включ. | ±0,5 % (y) | ||
| св. 0,2'/ном'ином до 11ном' ином включ. | ±0,5 % (y) |
| Измеряемая величина | Коэффициент мощности | Диапазон измерений | Пределы допускаемой основной приведенной (y)1) погрешности | Условное обозначение измерительного канала |
| от -1,0 до -0,8 включ. | св. 1/ном'ином до 1,2'/ном' ином | ±0,5 % (Y) | ||
| св. -0,8 до -0,5 включ. | от 0,02'/ном' ином до 0,1/номЦном включ. | ±0,5 % (Y) | ||
| св. 0,1/ном * ином до 0,27ном'Цном включ. | ±0,5 % (Y) | |||
| св. 0,2'-/ном' ином до 1/ном' ином включ. | ±0,5 % (Y) | |||
| св. 1'/ном'ином до 1,2 /ном' ином | ±0,5 % (Y) | |||
| св. -0,5 до -0,25 | от 0,02'/ном' ином до 1,2 /ном' ином | ±0,1 % (Y) | ||
| Реактивная электрическая мощность, вар (фазная / суммарная по трем фазам) | от 0,25 до 0,5 включ. | от 0,02'-/ном' ином до 1,2 /ном' ином | ±0,5 % (Y) | CTVT100B5A |
| св. 0,5 до 0,8 включ. | от 0,02'/ном' ином до 0,1/ном' ином включ. | ±0,5 % (Y) | ||
| св. 0,1/ном * ином до 0,2'/ном' ином включ. | ±0,3 % (Y) | |||
| св. 0,2'-/ном' ином до 1/ном' ином включ. | ±0,2 % (Y) | |||
| св. 1/ном'ином до 1,2'/ном' ином | ±0,1 % (Y) | |||
| св. 0,8 до 1,0 | от 0,02'/ном' ином до 0,1/ном' ином включ. | ±0,5 % (Y) | ||
| св. 0,1/ном * ином до 0,2'/ном' ином включ. | ±0,3 % (Y) | |||
| св. 0,2'-/ном' ином до 1/ном' ином включ. | ±0,2 % (Y) | |||
| св. 1'/ном'ином до 1,2 /ном' ином | ±0,1% (Y) | |||
| от -1,0 до -0,8 включ. | от 0,02'/ном' ином до 0,1/ном-Цном включ. | ±0,5 % (Y) | ||
| св. 0,1/ном * ином до 0,2-/ном-Цном включ. | ±0,5 % (Y) | |||
| св. 0,2'Тном'ином до 1/ном' ином включ. | ±0,5 % (Y) | |||
| св. 1'/ном'ином до 1,2 /ном' ином | ±0,5 % (Y) | |||
| св. -0,8 до -0,5 включ. | от 0,02'/ном' ином до 0,1/ном-Цном включ. | ±0,5 % (Y) | ||
| св. 0,1/ном * ином до 0,27ном'Цном включ. | ±0,5 % (Y) |
| Пределы | Условное | |||
| Измеряемая | Коэффициент | Диапазон | допускаемой основной | обозначение |
| величина | мощности | измерений | приведенной (y)1) погрешности | измерительного канала |
| св. -0,8 до | св. 0,2'/ном'ином до 11ном' ином включ. | ±0,5 % (Y) | ||
| -0,5 включ. | св. 1'1ном'ином до 1,21ном' ином | ±0,5 % (Y) | ||
| св. -0,5 до -0,25 | от 0,02'/ном' ином до 1,21ном' ином | ±0,5 % (Y) | ||
| от 0,25 до 0,5 включ. | от 0,02'/ном'ином до 1,21ном' ином | ±0,5 % (Y) | ||
| от 0,02'/ном' ином до 0,17ном-Цном включ. | ±0,5 % (Y) | |||
| св. 0,5 до | св. 0,1'/ном' ином до 0,27ном'Цном включ. | ±0,3 % (Y) | ||
| 0,8 включ. | св. 0,2'/ном'ином до 11ном' ином включ. | ±0,2 % (Y) | ||
| св. 11ном'ином до 1,2'1ном' ином | ±0,1 % (Y) | |||
| от 0,02'/ном' ином до 0,11ном' ином включ. | ±0,5 % (Y) | |||
| св. 0,8 до 1,0 | св. 0,1'/ном' ином до 0,2'/ном' ином включ. | ±0,3 % (Y) | ||
| Полная | св. 0,2'/ном'ином до 11ном' ином включ. | ±0,2 % (Y) | ||
| электрическая мощность, Вт | св. 11ном'ином до 1,2'1ном' ином | ±0,1% (Y) | CTVT100B1A | |
| (фазная / суммарная по | от 0,02'/ном' ином до 0,11ном' ином включ. | ±0,5 % (Y) | ||
| трем фазам) | от -1,0 до | св. 0,1'/ном' ином до 0,2'/ном' ином включ. | ±0,5 % (Y) | |
| -0,8 включ. | св. 0,2'/ном'ином до 11ном' ином включ. | ±0,5 % (Y) | ||
| св. 1'1ном'ином до 1,21ном' ином | ±0,5 % (Y) | |||
| от 0,02'/ном' ином до 0,1/номЦном включ. | ±0,5 % (Y) | |||
| св. -0,8 до | св. 0Д7ном' ином до 0,2-/ном'Цном включ. | ±0,5 % (Y) | ||
| -0,5 включ. | св. 0,2'/ном' ином до 1/ном' ином включ. | ±0,5 % (Y) | ||
| св. 1'/ном'ином до 1,2 /ном' ином | ±0,5 % (Y) | |||
| св. -0,5 до -0,25 | от 0,02'/ном' ином до 1,2 /ном' ином | ±0,5 % (Y) |
| Измеряемая величина | Коэффициент мощности | Диапазон измерений | Пределы допускаемой основной приведенной (y)1) погрешности | Условное обозначение измерительного канала |
| от 0,25 до 0,5 включ. | от 0,02'/ном' ином до 1,2'/ном' ином | ±0,5 % (y) | ||
| от 0,02'/ном' ином до 0,17ном-Цном включ. | ±0,5 % (y) | |||
| св. 0,5 до | св. 0,1/ном * ином до 0,2-/ном'Цном включ. | ±0,3 % (y) | ||
| 0,8 включ. | св. 0,2'-/ном' ином до 1/ном' ином включ. | ±0,2 % (y) | ||
| св. 1/ном' ином до 1,2'/ном' ином | ±0,1 % (y) | |||
| от 0,02'/ном' ином до 0,1/ном'Цном включ. | ±0,5 % (y) | |||
| св. 0,8 до 1,0 | св. 0,1/ном * ином до 0,2'./ном' ином включ. | ±0,3 % (y) | ||
| Полная | св. 0,2'-/ном' ином до 1/ном' ином включ. | ±0,2 % (y) | ||
| электрическая мощность, Вт | св. 1'/ном'ином до 1,2 /ном' ином | ±0,1% (y) | CTVT100B5A | |
| (фазная / суммарная по | от 0,02'/ном' ином до 0,1/ном' ином включ. | ±0,5 % (y) | ||
| трем фазам) | от -1,0 до | св. 0,1/ном * ином до 0,2'./ном' ином включ. | ±0,5 % (y) | |
| -0,8 включ. | св. 0,2'-/ном' ином до 1/ном' ином включ. | ±0,5 % (y) | ||
| св. 1'/ном'ином до 1,2'/ном' ином | ±0,5 % (y) | |||
| от 0,02'/ном' ином до 0,1/ном' ином включ. | ±0,5 % (y) | |||
| св. -0,8 до | св. 0,1/ном * ином до 0,2-/ном'Цном включ. | ±0,5 % (y) | ||
| -0,5 включ. | св. 0,2'-/ном' ином до 1/ном' ином включ. | ±0,5 % (y) | ||
| св. 1/ном'ином до 1,2'/ном' ином | ±0,5 % (y) | |||
| св. -0,5 до -0,25 | от 0,02'/ном' ином до 1,2 /ном' ином | ±0,5 % (y) | ||
| Коэффициент мощности (еоБф) фазный | от -1 до +1 | от 0,02'/ном' ином до 1,2 /ном' ином | ±0,5 % (y)2) | CTVT100B1A CTVT100B5A |
| Примечания 1) приведенная к номинальным значениям: - /ном = 1 или 5 А; - ином= 57,73 В (фазное) или 100 В (линейное) 2) приведенная к верхнему значению диапазона измерений. | ||||
| Измеряемая величина | Диапазоны измерений | Пределы допускаемой погрешности: абсолютной (А); основной приведенной (y)1) | Условное обозначение измерительного канала |
| Сила постоянного тока, мА | от 0 до 20 | ±0,2 % (Y) | AI |
| от -20 до +20 | ±0,1 % (y) | ||
| от 4 до 20 | ±0,2 % (Y) | ||
| Температура 2), °С | от -100 до +300 | ±1,0 °С (А) | PT100 |
| Примечания 1) приведенная к диапазону измерений; 2) температура измеряется путем преобразования входного сигнала электрического сопротивления постоянному току от первичного термопреобразователя сопротивления с НСХ PT100. Диапазон значений входного электрического сопротивления постоянному току, соответствующий типу термопреобразователя сопротивления, приведен в таблице 6. | |||
Таблица 6 - Диапазон значений электрического сопротивления постоянному току, соответствующий типу термопреобразователя сопротивления_
| Номинальная статическая характеристика (НСХ) термопреобразователя сопротивления | Диапазон измерений температуры, °С | Диапазон значений электрического сопротивления постоянному току, Ом (по ГОСТ 6651-2009) |
| PT100 | от -100 до +300 | от 60,26 до 212,05 |
Таблица 7 - Метрологические характеристики каналов генерации сигнала от контроллера
| Воспроизводимая величина | Диапазоны воспроизведений | Пределы допускаемой абсолютной погрешности (А), мА | Условное обозначение измерительного канала |
| Сила постоянного тока, мА | от -20 до +20 | ±0,1 | AO |
Таблица 8 - Пределы допускаемых дополнительных погрешностей, вызванных воздействием влияющих величин
| Наименование влияющей величины | Диапазон значений влияющей величины | Пределы допускаемой дополнительной приведенной погрешности (y) 1) |
| Температура окружающего воздуха, °С: - при измерении напряжения и силы переменного тока - при измерении силы постоянного тока - при воспроизведении силы постоянного тока | от -10 до +15 и от +25 до +55 | ±0,05 % (y) на каждые 10 °С |
| Частота сети переменного тока, Гц: - при измерении напряжения и силы переменного тока - при измерении активной, реактивной и полной мощностей и коэффициента мощности | от 45 до 49,5 и от 50,5 до 55 | ±0,1 (Y) |
| Наименование влияющей величины | Диапазон значений влияющей величины | Пределы допускаемой дополнительной приведенной погрешности (y) 1) |
| Внешнее однородное постоянное или переменное магнитное поле, синусоидально изменяющееся во времени с частотой сети питания: - при измерении напряжения и силы переменного тока | с магнитной индукцией 0,5 мТл при самом неблагоприятном направлении и фазе магнитного поля | ±0,01 (y) |
| Повышенная влажность при температуре + 55 °С, %: - при измерении напряжения и силы переменного тока | от 80 до 93 | ±0,01 (y) |
| Примечания 1) - приведенная к номинальным значениям соответствующей измеряемой величины. | ||
Таблица 9 - Технические характеристики контроллеров
| Наименование характеристики | Значение |
| Напряжение питания, В: - от источника напряжения переменного тока при частоте от 45 до 65 Гц - от источника напряжения постоянного тока | от 110 до 230 от 110 до 250 от 24 до 60 |
| Габаритные размеры (длинахширинахвысота), мм, не более: - для исполнения SPRECON-E-C92 - для исполнения SPRECON-E-C94 - для исполнения SPRECON-E-C96 | 131x176x210 212x176x210 436x176x210 |
| Масса, кг, не более: - для исполнения SPRECON-E-C92 - для исполнения SPRECON-E-C94 - для исполнения SPRECON-E-C96 | 4 5 9 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа - частота переменного тока, Гц | от +15 до +25 до 75 от 84 до 106 50±0,5 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С (без конденсации), %, не более - атмосферное давление, кПа | от -10 до +55 80 от 84 до 106,7 |
| Тип атмосферы по ГОСТ 15150-69, не хуже | II (промышленная, невзрывоопасная, не содержащая токопроводящей пыли) |
| Средняя наработка на отказ, ч | 100000 |
| Средний срок службы, лет | 20 |
наносится типографским способом на этикетку и эксплуатационную документацию контроллеров.
Таблица 10 - Комплектность контроллеров
| Наименование | Обозначение | Количество |
| Контроллер многофункциональный SPRECON-E-C | - | 1 шт. |
| Внешняя панель управления * | - | 1 шт. |
| Сервисный кабель * | - | 1 шт. |
| Комплект ЗИП * | - | 1 шт. |
| Диск с программным обеспечением | - | 1 шт. |
| Методика поверки | ИЦРМ-МП-190-17 | 1 экз. |
| Руководство по эксплуатации | ЛКЖТ.424315.655 РЭ | 1 экз. |
| Формуляр | ЛКЖТ.424315.655ФО | 1 экз. |
| Этикетка | - | 1 экз. |
| Примечание - * - поставляется в зависимости от заказа | ||
осуществляется по документу ИЦРМ-МП-190-17 «Контроллеры многофункциональные SPRECON-E-C. Методика поверки», утвержденному ООО «ИЦРМ» 20.12.2017 г.
Основные средства поверки:
- калибратор электрической мощности Fluke 6100A (регистрационный номер в Федеральном информационном фонде 33864-07).
- калибратор универсальный 9100 (регистрационный номер в Федеральном информационном фонде 25985-03);
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в формуляр или в свидетельство о поверке.
приведены в эксплуатационной документации.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия
Техническая документация фирмы «Sprecher Automation, GmbH», Австрия
| Зарегистрировано поверок | 16 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
