| Номер в госреестре | 70819-18 |
| Наименование СИ | Измерители скорости потока и расхода воздуха и газов |
| Обозначение типа СИ | ЕЕ |
| Изготовитель | "E+E Elektronik Ges.m.b.H", Австрия |
| Год регистрации | 2018 |
| Срок свидетельства | 16.04.2028 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители скорости потока и расхода воздуха и газов ЕЕ (далее - измерители) предназначены для измерений скорости потока и массового (объёмного, приведенного к условиям 101,325 кПа и 0°С) расхода (некоторые модели) воздуха и неагрессивных газов (сжатый воздух, азот, кислород, гелий, углекислый газ, аргон).
Принцип действия измерителей - термоанемометрический, основан на зависимости между скоростью потока и теплоотдачей проволоки, помещённой в поток и нагретой электрическим током.
Измерители имеют различные варианты исполнения - компактное (первичный преобразователь и электронный блок в одном корпусе), раздельное (первичный преобразователь и электронный блок удалены друг от друга), встраиваемые в трубопровод или с удаленным зондом.
Электронный блок выполнен в герметичном корпусе.
Измерители обеспечивают:
- представление результатов измерений в виде унифицированных выходных сигналов;
- индикацию измерительной информации на табло электронного блока (в исполнении со встроенным дисплеем);
Измерители выпускаются следующих моделей: EE75, EE650, EE660, EE671, EE576, OMNIPORT30 LOGPROBE 60, 0MNIP0RT30 LOGPROBE 61, 0MNIP0RT30 LOGPROBE 65, ЕЕ771, ЕЕ772, ЕЕ776, ЕЕ741 различных исполнений, отличающихся друг от друга материалами корпуса, видом первичного преобразователя (встроенный, выносной зонд), длиной первичного преобразователя, видом выходных сигналов электронного блока (аналоговый 0-1/5/10 В или 0/4-20 мА, импульсный, релейный или цифровой Mobbus RTU, M-bus (Meter-Bus)).
Измерители обеспечивают представление на табло (в исполнении со встроенным дисплеем) показания следующих величин: объемный расход (м3/ч) (ЕЕ741, EE771, EE772), скорость потока (м/с), массовый расход (кг/ч) (ЕЕ741), температуру (°С) (без нормирования погрешности).

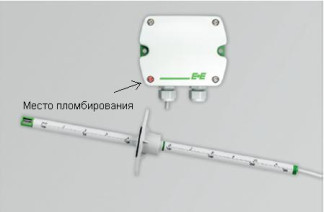

Общий вид измерителей и мест их пломбирования представлен на рисунках 1 - 11. Пломбирование осуществляется нанесением специальной метки на винт, защищающий от внешнего вмешательства к деталям, от которых зависит работа датчика. В качестве метки может выступать краска или бумажная мембрана.
'в о
D 4
.. в -о
- Т~
Место пломбирования ^
' Ч*-1* *
Место пломбирования Рисунок 4 - Общий вид модели ЕЕ660
Измерители имеют встроенное программное обеспечение (ПО).
Встроенное программное обеспечение осуществляет следующие основные функции: -обработку измерительной информации от первичного измерительного преобразователя, -отображение рабочего состояния измерителя с выводом на светодиодный индикатор или дисплей в зависимости от модели,
- диагностику аппаратной части и целостности фиксированной части встроенного ПО.
ПО реализует следующие функции:
1) вычисление значений приведённой скорости потока и массового расхода на основании данных от первичных измерительных преобразователей;
2) вывод через последовательный порт измерительной информации на внешние устройства приема.
Таблица 1 - Идентификационные данные ПО
| Идентиф икационные данные (признаки) | Значения | |||||||
| ЕЕ650 | ЕЕ660 | ЕЕ671 | ЕЕ741 | ЕЕ75 | ЕЕ771 | ЕЕ772 | ЕЕ776 | |
| Наименование ПО | Соответствует модели измерителя | |||||||
| Номер версии (идентификационный номер) ПО не ниже | 1.0.12 | 1.1.7 | 1.1.0 | 1.1.10 | 1.0.1 | 3.6.0 | 3.6.0 | 3.6.0 |
| Цифровой идентификатор ПО | - | - | - | - | - | - | - | - |
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значения для модели ЕЕ576 |
| Наименование ПО | - |
| Номер версии (идентификационный номер) ПО | - |
| Цифровой идентификатор ПО | - |
| Идентификационное наименование измерителя | ЕЕ576 |
| Логотип предприятия изготовителя |
Таблица 3 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значения |
| OMNIPORT 30 OMNIPORT 30 OМNIPORT 30 LOGPROBE 60 LOGPROBE 61 LOGPROBE 65 | |
| Наименование ПО | Соответствует мультифункциональному переносному прибору OMNIPORT 30 |
| Номер версии (идентификационный номер) ПО | не ниже 2.0 |
| Цифровой идентификатор ПО | - |
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения в соответствии с Р 50.2.077-2014: для моделей ЕЕ650, ЕЕ660, ЕЕ671, ЕЕ741, ЕЕ75, ЕЕ771, ЕЕ772, ЕЕ776, OMNIPORT 30 LOGPROBE 60, OMNIPORT 30 LOGPROBE 61, OMNIPORT 30 LOGPROBE 65 «низкий», а для модели ЕЕ576 - «высокий» согласно Р 50.2.077-2014.
Таблица 4 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| ЕЕ650 | ЕЕ75 | ЕЕ576 | ЕЕ660 | |
| Диапазон измерений скорости газового потока в рабочих условиях, м/с | от 0,2 до 20 | от 0,06 до 2 1) от 0,15 до 10 от 0,2 до 40 | от 0,2 до 1,0 1) от 0,2 до 2,0 | от 0,15 до 1 1) от 0,15 до 1,5 от 0,15 до 2 |
| Пределы допускаемой относительной погрешности при измерении скорости газового потока в рабочих условиях 2), % где V - скорость потока (м/с) | ±(3,0 + 20/V) | ±3,0/V ±(1,0 + 10/V) ±(1,0 + 20/v) | ±(4,0 + 8/V) ±(6,0 + 12/V) | ±(2,0 + 4/V) 1 ±(2,0 + 5/V) ±(2,0 + 6/V) |
Таблица 5 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| ЕЕ671 | OMNIPORT30 LOGPROBE 60 | OMNIPORT30 LOGPROBE61 | OMNIPORT30 LOGPROBE 65 | |
| Диапазон измерений скорости газового потока в рабочих условиях, м/с | от 0,5 до 5 от 1,0 до 10 от 1,0 до 15 от 1,0 до 20 | от 0,2 до 20 | от 0,08 до 2 | от 0,2 до 20 |
| Пределы допускаемой относительной погрешности при измерении скорости газового потока в рабочих условиях 2), % где V - скорость потока (м/с) | ±(3,0 + 20/V) ±(4,0 + 30/v) ±(5,0 + 35/v) ±(6,0 + 40/v) | ±(2,0 + 20/V) | ±(1,0 + 4/V) | ±(3,0 + 20/V) |
| Наименование характеристики | Значение | |||
| ЕЕ771 | ЕЕ772 | ЕЕ776 | EE741 | |
| Диапазон измерений объемного расхода газа, приведенный к условиям (P0 =101,325 кПа; to =0 °C)3), м3/ч | от 0,32 до 1400 4) | от 1,7 до 263350 4) | от 0,2 до 212 4) | |
| Диапазон измерений массового расхода газа, кг/ч | от Qmin р до Qmax р ) | |||
| Пределы допускаемой относительной погрешности при измерении скорости, массового расхода, объемного расхода и объема газа2), % | ±(1,5 + 0,5 Qmax/Q) 5) | ±(1,5 + 0,8 Qmax/Q) | ±(3,0 + 0,3 Qmax/Q) | |
| Примечания 1)в зависимости от настройки измерителя; 2) при давлении 0,7 МПа и температуре +20 оС; 3) заводская установка, возможно изменение условий приведения; 4) в зависимости от диаметра трубопровода (от 15 до 1200 мм); 5) 3 3 ’ Q - значение текущего расхода, Qmin - значение минимального расхода, м /ч, Qmax - значение максимального расхода, м /ч, р - значение плотности газа в рабочих условиях, кг/м3. | ||||
Таблица 7 - Основные технические характеристики
| Наименование характеристики | Значение | |||
| ЕЕ650 | ЕЕ75 | ЕЕ576 | ЕЕ660 | |
| Выходные сигналы: - аналоговый, мА | от 4 до 20 | от 0 до 20; от 4 до 20 | от 4 до 20 | |
| - аналоговый, B | от 0 до 10 | от 0 до 5; от 0 до 10 | от 0 до 10 | |
| Напряжение питания постоянного тока, В | 24 | 24 | от 10 до 19 или от 19 до 29 | 24 |
| Наименование характеристики | Значение | |||
| ЕЕ650 | ЕЕ75 | ЕЕ576 | ЕЕ660 | |
| Потребляемая мощность, Вт, не более | 3,6 | 3,9 | 2,0 | 4,3 |
| Масса, г, не более | 300 | 452 | 26 | 200 |
| Г абаритные размеры (диаметр/длина, высота, ширина), мм, не более | 46;101;80 | 60;145;56 | 150;12;13 | 46; 101;80 |
| Диапазон температуры »-» о/"ч измеряемой среды, С | от -25 до +50 | от - 40 до +120 | от -20 до +60 | от -25 до +50 |
| Диапазон температуры »-» о/"ч окружающей среды, С | от -10 до +50 | от -30 до +60 | от -30 до +60 | от -10 до +50 |
| Средний срок службы, лет | 10 | |||
| Относительная влажность, % | от 5 до 95 | |||
| Средняя наработка на отказ, ч | 87600 | |||
Таблица 8 - Основные технические характеристики
| Наименование характеристики | Значение | |||
| ЕЕ671 | OMNIPORT30 LOGPROBE 60 | OMNIPORT30 LOGPROBE61 | OMNIPORT30 LOGPROBE 65 | |
| Выходные сигналы: - аналоговый, В | от 0 до 1; от 0 до 5; от 0 до 10 | - | ||
| Напряжение питания постоянного тока, В | от 10 до 19 | Батарея | ||
| Потребляемая мощность, Вт, не более | 1,0 | |||
| Масса, г, не более | 30 | 386 | ||
| Диапазон температуры »-» о/"ч измеряемой среды, С | от -20 до +60 | от -40 до +120 | от -20 до +60 | от - 25 до +50 |
| Диапазон температуры »-» о/"ч окружающей среды, С | от -40 до +80 | от 0 до +50 | от 0 до +50 | от 0 до +50 |
| Наименование характеристики | Значение |
| OMNIPORT30 OMNIPORT30 OMNIPORT30 ЕЕ 671 LOGPROBE 60 LOGPROBE 61 LOGPROBE 65 | |
| Г абаритные размеры (диаметр/длина, высота, ширина), мм, не более | 130; 12;13 |
| Относительная влажность, % | от 5 до 95 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 87600 |
Таблица 9 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| ЕЕ771 ЕЕ772 | ЕЕ776 | EE741 | |
| Выходные сигналы: - аналоговый, мА | от 0 до 20 от 4 до 20 | от 0 до 20 от 4 до 20 | |
| - аналоговый, В - Релейный - Пульсовый - интерфейс | от 0 до 5 от 0 до 10 Есть Есть Modbus RTU,M-bus | Есть Есть Modbus RTU M-bus | |
| Напряжение питания постоянного тока, В | от 18 до 30 | ||
| Потребляемая мощность, Вт, не более | 6,0 | ||
| Масса, г, не более | 700 | 1000 | |
| Г абаритные размеры (диаметр/длина, высота, ширина), мм, не более | 145; 60; 56 | ||
| Диапазон температуры »-» о/"ч измеряемой среды, С | от -20 до +80 | от -20 до +60 | |
| Диапазон температуры »-» о/"ч окружающей среды, С | от -20 до +60 | от -10 до +50 | |
| Относительная влажность, % | от 5 до 95 | ||
| Средний срок службы, лет | 10 | ||
| Средняя наработка на отказ, ч | 87600 | ||
наносится на лицевую поверхность корпуса измерителя в виде наклейки или гравировки и на титульный лист эксплуатационной документации типографским способом.
Таблица 10 - Комплектность измерителя
| Наименование | Обозначение | Кол-во | Примечание |
| Измерители скорости потока и расхода воздуха и газов ЕЕ | EE75, EE650, EE660, EE671, EE576, OMNIPORT30 LOGPROBE 60, OMNIPORT30 LOGPROBE 61, OMNIPORT30 LOGPROBE 65, ЕЕ771, ЕЕ772, ЕЕ776, ЕЕ741 | 1 | Модель и исполнение согласно заказу |
| Руководство по эксплуатации | Измерители скорости потока и расхода воздуха и газов ЕЕ. Руководство по эксплуатации | 1 | 1 экз. при групповой поставке |
| Методика поверки | МП 2550-0297-2017 | 1 | 1 экз. при групповой поставке |
осуществляется по документу МП 2550-0297-2017 «ГСИ. Измерители скорости потока и расхода воздуха и газов ЕЕ. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 18 октября 2017 г.
Основные средства поверки:
рабочий эталон 2 разряда по ГОСТ 8.886-2015 или 1 разряда по ГОСТ 8.618-2014 с диапазоном воспроизведения скорости воздушного потока не менее, чем у поверяемого измерителя;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода газа.
ГОСТ Р 8.886-2015 ГСИ. Государственная поверочная схема для средств измерений скорости воздушного потока.
Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 387 |
| Поверителей | 12 |
| Актуальность данных | 21.11.2024 |
