| Номер в госреестре | 70821-18 |
| Наименование СИ | Блоки приборные |
| Обозначение типа СИ | АСД-3А-БСР |
| Изготовитель | ООО НТФ "АСД", г. Санкт-Петербург |
| Год регистрации | 2018 |
| Срок свидетельства | 16.04.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Блоки приборные АСД-3А-БСР предназначены для измерений параметров напряжения переменного тока (частота, действующее значение), напряжения и силы постоянного тока, а также для воспроизведения напряжения переменного тока с заданными параметрами (частота, действующее значение), напряжения постоянного тока, сопротивления постоянному току.
Принцип действия блоков приборных АСД-3А-БСР (далее - БП) в режиме измерений основан на аналого-цифровом преобразовании входных сигналов в цифровые коды; в режиме воспроизведений используется цифро-аналоговое преобразование задаваемых оператором цифровых кодов в аналоговые выходные сигналы.
БП используются в лабораторных условиях в составе автоматизированных систем контроля и диагностики электронных блоков и обеспечивают воспроизведение аналоговых и дискретных сигналов, подаваемых на объекты контроля (ОК), измерение аналоговых и контроль дискретных выходных сигналов ОК, имитацию обрывов и коротких замыканий в линиях связи, формирование и коммутацию напряжений питания ОК. Управление работой БП и визуализация результатов измерений/воспроизведений в мВ, В, А, Гц, Ом реализуется технологической программой "Пульт управления БП АСД-3А-БСР", устанавливаемой на подключаемом к БП внешнем компьютере (ПК).
БП выпускаются в исполнениях АСД-3А-БСР/1, АСД-3А-БСР/2, АСД-3А-БСР/3, отличающихся количеством групп и каналов аналоговых и дискретных сигналов, конструкцией корпуса, габаритными размерами и массой, потребляемой мощностью, способом подключения к внешнему управляющему компьютеру.

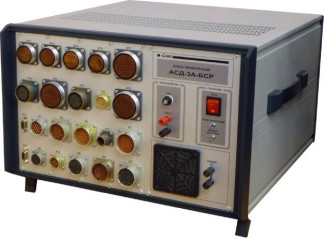

Конструктивно БП выполнены в металлических корпусах . В корпуса встроен крейт с направляющими, кросс-плата со слотами внутренней магистрали ASD96, в которые вставляются функциональные модули. К объектам контроля БП подключаются через разъемы, установленные в левой части передней панели. Клеммы заземления и светодиоды индикации расположены в правой части передней панели. На задней панели расположены интерфейсные разъемы PCI-ASD и USB для подключения к управляющему ПК. Внешний вид блоков приборных исполнений АСД-3А-БСР/1, АСД-3А-БСР/2, АСД-3А-БСР/3 и места их опломбирования показаны на рисунках 1 - 4.
В блоках приборных исполнений АСД-3А-БСР/1, /2, /3 используется как внешнее (устанавливаемое на ПК), так и встроенное (в модули) программное обеспечение. Внешнее программное обеспечение (технологическая программа "Пульт управления БП АСД-3А-БСР") предназначено для управления работой БП и не влияет на его метрологические характеристики.
Идентификационные данные встроенного программного обеспечения модулей блока приборного АСД-3А-БСР (ВПО) приведены в таблицах 1- 3.
Таблица 1 - Идентификационные данные встроенного программного обеспечения блока приборного АСД -3А-БСР/1_
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование | ASD-BSR/1 |
| Номер версии (идентификационный номер) | 1.7.864 |
| Цифровой идентификатор | не вычисляется |
Таблица 2 - Идентификационные данные встроенного программного обеспечения блока приборного АСД -3 А-БСР/2_
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование | ASD-BSR/2 |
| Номер версии (идентификационный номер) | 1.7.157 |
| Цифровой идентификатор | не вычисляется |
Таблица 3 - Идентификационные данные встроенного программного обеспечения блока приборного АСД -3 А-БСР/3_
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование | ASD-BSR/3 |
| Номер версии (идентификационный номер) | 1.7.615 |
| Цифровой идентификатор | не вычисляется |
Встроенное программное обеспечение модулей блоков приборных исполнений АСД-3А-БСР/1, /2, /3 не влияет на метрологические характеристики БП (метрологические характеристики нормированы с учетом ВПО). ВПО заносится в энергонезависимую память модулей на предприятии-изготовителе и в процессе эксплуатации изменению не подлежит. Программная защита реализована за счет наличия пароля допуска с отклонением при вводе неверного пароля и контроля целостности памяти калибровочных коэффициентов ВПО.
Механическая защита ВПО осуществляется за счет установки мастичной пломбы на разъемных частях корпуса БП.
Уровень защиты "высокий" по Р 50.2.077-2014.
Таблица 4 - Метрологические характеристики каналов вывода (воспроизведения) аналоговых сигналов
| Вид сигналов | Группа сигналов | Диапазоны параметров сигнала | Пределы допускаемой абсолютной погрешности воспроизведения | Примечание |
| Напряжение переменного тока | U1 | Напряжение от 0,1 до 10,0 В | ±0,036 В | |
| Частота от 3 до 1250 Гц от 1250 до 8500 Гц | ±0,1 Гц ±0,8 Гц | |||
| U2 | Напряжение от 0,1 до 12,0 В | ±0,036 В | ||
| Частота от 3 до 1000 Гц | ±0,1 Гц | |||
| U3 | Напряжение от 0,1 до 40,0В | ±0,12 В | ||
| Частота 3 до 1000 Гц от 1000 до 3500 Гц | ±0,1 Гц ±0,5 Гц | |||
| U4 | Напряжение от 3,5 до 150,0 В | ±0,3 В | ||
| Частота 400 Гц | ±0,1 Гц | |||
| Напряжение постоянного тока | U5 | от - 50 до 50 мВ | ±0,025 мВ | |
| U6 | от -10,0 до 10,0 В | ±0,006 В | ||
| U7 | от -40,0 до 40,0 В | ±0,03 В | ||
| Сопротивление постоянному току | R1 | от 30,0 до 70,0 Ом от 70,0 до 250,0 Ом | ±0,04 Ом ±0,1 Ом | 4-х проводная схема |
Таблица 5 - Группы каналов вывода аналоговых сигналов по исполнениям блока приборного
| Вид сигналов | Г руппа сигналов | Количество независимых каналов (количество коммутируемых выходов) | ||
| Исполнение 1 | Исполнение 2 | Исполнение 3 | ||
| Напряжение переменного тока | U1 | 3(6) | 2(6) | 1(3) |
| U2 | 6 | 30 | 3 | |
| U3 | 2 | 2 | 1 | |
| U4 | 1(4) | 1(4) | - | |
| Напряжение постоянного тока | U5 | 2 | 2 | 2 |
| U6 | 7 | 10 | 18 | |
| U7 | 1 | 20 | 2 | |
| Сопротивление постоянному току | R1 | 2 | - | 1 |
| Вид сигналов | Группа сигналов | Диапазоны параметров сигнала | Пределы допускаемой абсолютной погрешности измерения | Примечание |
| Напряжение переменного тока | U8 | Амплитуда от 0,5 до 10,0 В | ±0,03 В эфф | |
| Частота от 10 до 3500 Гц | ±0,001Fx Гц | |||
| Напряжение постоянного тока | U9 | от -10 до 10 В | ±0,006 В | |
| U10 | от - 40 до 40 В | ±0,02 В | ||
| Сила постоянного тока | I1 | от 0,1 до 2,0 A | ±0,05 А | Сила тока, потребляемого объектом контроля |
Таблица 7 - Группы каналов ввода аналоговых сигналов по исполнениям блока приборного
| Вид | Г руппа | Количество независимых каналов | ||
| сигналов | сигналов | Исполнение 1 | Исполнение 2 | Исполнение 3 |
| Напряжение переменного тока | U8 | 1 | 1 | 1 |
| Напряжение | U9 | 9 | 1 | 18 |
| постоянного тока | U10 | 5 | 4 | 2 |
| Сила постоянного тока | I1 | 2 | 2 | - |
Таблица 8 - Основные технические характеристики
| Наименование характеристики | Значения | ||
| Исполнение 1 | Исполнение 2 | Исполнение 3 | |
| Электропитание - напряжение переменного тока, В - частота, Гц | от 198 до 242 50 | от 198 до 242 50 | от 198 до 242 50 |
| Потребляемая мощность, В • А, не более | 400 | 150 | 75 |
| Г абаритные размеры (Ш х В х Г), мм, не более | 490 х 305 х 510 | 280 x 140 x 390 | 280 x 140 x 390 |
| Масса, кг, не более | 24 | 12 | 8 |
| Интерфейсы связи с ПК | а) USB 2.0 б) по шине PCI | USB 2.0 | USB 2.0 |
| Условия эксплуатации - диапазон температуры окружающего воздуха, °С - относительная влажность воздуха (при температуре окружающего воздуха +25 °С), % - диапазон атмосферного давления, кПа | от +15 до +35 до 75 от 84,0 до 106,7 | ||
| Средний срок службы, лет | 15 | ||
| Наработка на отказ, ч, не менее | 10000 | ||
наносится на титульный лист руководства по эксплуатации блоков типографским способом и на лицевую панель блока приборного в виде наклейки.
Таблица 9 - Комплектность Блока приборного
| Наименование | Обозначение | Кол-во |
| Блок приборный АСД-3А-БСР (исполнение определяется заказом) - исполнение АСД-3 А-БСР/1 - исполнение АСД-3 А-БСР/2 - исполнение АСД-3 А-БСР/3 | АСЖТ.421415.180 - 001 АСЖТ.421415.180 - 002 АСЖТ.421415.180 - 003 | 1 шт. |
| Руководство по эксплуатации | АСЖТ.421415.180 РЭ | 1 экз. |
| Кабель интерфейса USB | USB2.0 AB | 1 шт. |
| Шнур питания от сети 220 В | - | 1 шт. |
| Технологическая программа "Пульт управления БП АСД -3 А - БСР" (на CD диске) | 643.33191860.02004 - 01 | 1 экз. |
осуществляется по документу АСЖТ.421415.180 РЭ "Блоки приборные АСД-3А-БСР. Руководство по эксплуатации", раздел 3 "Методика поверки", утвержденному ФГУП ВНИИМ им.Д.И. Менделеева 22 декабря 2017 г.
Основные средства поверки:
- калибратор универсальный Н4-17 (регистрационный номер в Федеральном информационном фонде 46628-11);
- вольтметр универсальный цифровой GDM-78261 (регистрационный номер в Федеральном информационном фонде 52669-13);
- частотомер электронно-счетный Ч3-85/3 (регистрационный номер в Федеральном информационном фонде 32359-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 30 А ГОСТ 8.027-01 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
Приказ Росстандарта от 15.02.2016 г. №146 "Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления"
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8 .648- 2015 ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 110 до 210 Гц ТУ 4258-006-33191860-2015 Блок приборный АСД-3А-БСР. Технические условия
