| Номер в госреестре | 70823-18 |
| Наименование СИ | Субблоки измерительные |
| Изготовитель | АО "Уфимское приборостроительное производственное объединение" (УППО), г.Уфа |
| Год регистрации | 2018 |
| Срок свидетельства | 16.04.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Субблоки измерительные (далее по тексту - субблоки) предназначены для измерений электрического сопротивления и электрической ёмкости блоков датчиков уровня.
Субблоки представляют собой измерительные приборы, конструктивно состоящие из шести модулей: блока питания (БП), модуля питания (МП), модуля контроллера (МК), двух модулей релейных (МР), модуля измерений (МИ), объединенных в едином корпусе.
БП предназначен для преобразования напряжения питающей сети переменным током 220 В частотой 50 Гц в постоянное напряжение 27 В, необходимое для работы МП.
МП предназначен для формирования напряжений, необходимых для работы модулей, а также гальванической развязки их от напряжения питания.
МК предназначен для проведения математической обработки и организации обмена данными с модулями и персональным компьютером.
МР предназначен для подключения к измерительным входам МИ электрических цепей блока датчиков уровня.
МИ предназначен для измерения электрического сопротивления и ёмкости. Конструктивно МИ состоит из генератора, входных и выходных аналоговых коммутаторов, входных фильтров, масштабирующего усилителя, детектора, аналого-цифрового преобразователя, контроллера. Принцип работы МИ основан на преобразовании токов, протекающих через электрическое сопротивление и ёмкость, в напряжение, которое подвергается фильтрации полосовым фильтром для исключения проникновения помех из линии связи. Аналого-цифровой преобразователь полученное напряжение преобразует в двоичный код, считываемый контроллером. Контроллер формирует управляющие сигналы, обеспечивающие работу всех узлов МИ, предварительную обработку и хранение цифровой информации, полученной с аналого-цифрового преобразователя, осуществляет обмен информацией и командами с МК по шине данных.
Общий вид субблоков представлен на рисунках 1, 2.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 1, 2.
| Места | |
| пломбирования |

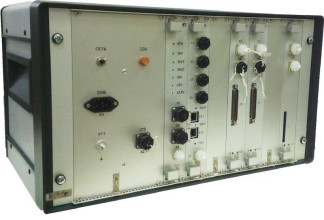

Рисунок 1 - Общий вид средства измерений и схема пломбировки от несанкционированного доступа, обозначение мест нанесения знаков утверждения типа и поверки
Рисунок 2 - Схема пломбировки субблока измерительного от несанкционированного доступа
Программное обеспечение субблоков ПО АКПЦ 351.01589-01. Программное обеспечение выполняет функции обработки, представления, записи измерительной информации.
Метрологические характеристики субблоков нормированы с учетом влияния программного обеспечения. Идентификационные данные компонентов программного обеспечения ПО АКПЦ 351.01589-01 приведены в таблице 1.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПО АКПЦ 351.01589-01 |
| Номер версии (идентификационный номер ПО) | не менее 1.0.0.0.110817 |
| Цифровой идентификатор ПО | - |
приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений электрической ёмкости, пФ | от 200 до 1600 |
| Пределы допускаемой относительной погрешности измерений электрической ёмкости, % | ±0,2 |
| Диапазон измерений электрического сопротивления, Ом | от 0,1 до 1000 включ. от 50000 до 50000000 включ. |
| Пределы допускаемой относительной погрешности измерений электрического сопротивления, % | ±5 |
| Примечание - Максимальная длина линии связи при измерении электрической ёмкости до 200 м | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: | |
| - высота | 300 |
| - ширина | 305 |
| - длина | 520 |
| Наименование характеристики | Значение |
| Масса, кг, не более | 20 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±20 50±1 |
| Рабочие условия применения: - температура окружающей среды, °С - относительная влажность при температуре +20 °С, %, не более - атмосферное давление, кПа | от +5 до +35 80 от 97 до 105 |
| Потребляемая мощность, В А, не более | 50 |
| Средний срок службы, лет | 10 |
наносится на лицевую панель модуля МИ в виде наклейки и на паспорт субблока типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Субблок измерительный | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Методика поверки | РТ-МП-5025-551-2018 | 1 экз. |
| CD-R диск с программным обеспечением | - | 1 шт. |
| Транспортировочная тара | Ящик 4-76-б/л | 1 шт. |
осуществляется по документу РТ-МП-5025-551-2018 «ГСИ. Субблоки измерительные. Методика поверки», утвержденному ФБУ «Ростест-Москва» 09 января 2018 г.
Основные средства поверки:
- меры ёмкости образцовые Р597 (регистрационный номер в Федеральном информационном фонде 2684-70), диапазон номинальных значений от 200 до 1000 пФ, класс точности 0,05;
- магазин сопротивлений Р4831 (регистрационный номер в Федеральном информационном фонде 6332-77);
- магазин сопротивлений Р40102 (регистрационный номер в Федеральном информационном фонде 10547-86).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится в месте, указанном на рисунке 1, и на свидетельство о поверке.
отсутствуют.
ИТФЖ.411252.001ТУ Субблок измерительный. Технические условия
