| Номер в госреестре | 70824-18 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-200 |
| Изготовитель | ОАО "Новокузнецкий завод резервуарных металлоконструкций", г.Новокузнецк |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-200 (далее - резервуары) предназначены для измерения объема нефти.
РВС-200 представляют собой закрытые вертикальные цилиндрические сосуды со стационарной крышей.
РВС-200 оснащены предохранительным и дыхательным клапанами, световыми и замерными люками, люк-лазами, приемо-раздаточным патрубком, приборами контроля и сигнализации.

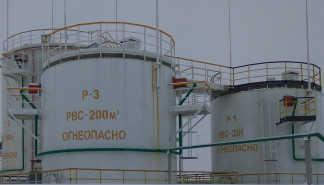

На рисунке 1 представлен общий вид РВС-200.
Рисунок 1 - Общий вид РВС-200 заводские номера Р-1, Р-3
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-200 не предусмотрено.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение характеристики |
| Номинальная вместимость, м3 | 200 |
| Пределы допускаемой относительной погрешности определения вместимости геометрическим методом, % | ±0,2 |
| Габаритные размеры резервуаров, мм, не более: внутренний диаметр высота цилиндрической части | 6630 5960 |
наносится на информационную табличку и титульный лист паспорта резервуара типографским способом.
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуары стальные вертикальные цилиндрические | РВС-200 | 2 экз. |
| Паспорт вертикального стального цилиндрического резервуара | 2 экз. | |
| Г радуировочная таблица | 2 экз. |
осуществляется по документу ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
— Рулетка измерительная металлическая ЕХ20/5, регистрационный номер в Федеральном информационном фонде (далее - регистрационный номер) 22003-07
— Рулетка измерительная металлическая РНГ модель Р30Н2Г, регистрационный номер 60606-15;
— Нивелир оптико-механический с компенсатором В-40, регистрационный номер 45563-10;
— Рейка нивелирная телескопическая VEGA TS5M, регистрационный номер 51835-12
— Штангенциркуль ТТТЦ-Т-150-0,1, регистрационный номер 260-05;
— Толщиномер ультразвуковой УТ-93П/1, регистрационный номер 18374-10;
— Каретка измерительная ГОСТ 8.570-2000.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице на месте подписи поверителя.
ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-200
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
ГОСТ 8.570-2000 ГСИ. Резервуары вертикальные стальные цилиндрические. Методика поверки
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
